Ângulo de projeção

O ângulo de projeção define o método utilizado para gerar vistas projetadas no espaço de trabalho Desenho em Fusion.

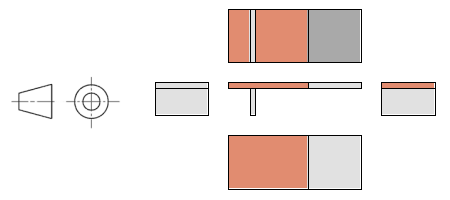

Projeção do primeiro ângulo

Quando você usa a projeção do primeiro ângulo, as vistas projetadas colocadas à direita de uma vista base mostram a aparência ao visualizá-la da esquerda. As vistas projetadas colocadas abaixo da vista base representam a aparência de cima.

Na norma de desenho ISO, os desenhos utilizam projeção do primeiro ângulo.

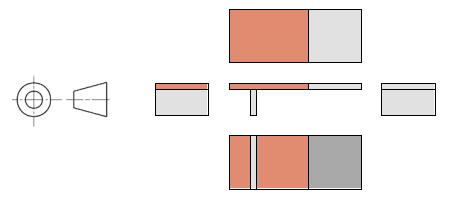

Projeção do terceiro diedro

Quando você usa a projeção do terceiro ângulo, as vistas projetadas colocadas à direita de uma vista base mostram a aparência ao visualizá-la da direita. As vistas projetadas colocadas abaixo da vista base representam a aparência de baixo.

Na norma de desenho ASME, os desenhos utilizam projeção de terceiro ângulo.

Substituir o ângulo de projeção padrão

Um desenho criado na norma ISO usará a projeção do primeiro ângulo, e um desenho criado na norma ASME usará a projeção do terceiro ângulo. No entanto, você pode substituir o ângulo de projeção padrão na caixa de diálogo Preferências.
