Saiba como visualizar e editar as configurações de altura do texto para o desenho atual.

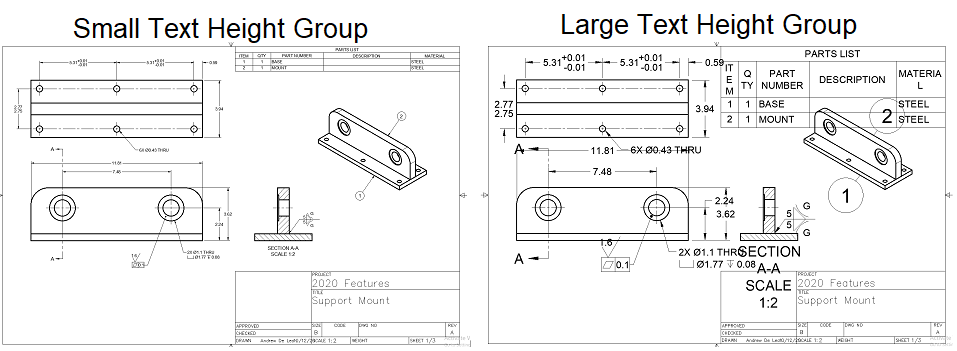

As configurações do grupo de altura do texto permitem controlar o tamanho do texto das notas, notas da chamada de detalhe, notas de furo e rosca, notas de dobra, cotas, símbolos, tabelas, listas de peças e balões de referências.

Editar configurações de altura do texto

Após criar ou abrir um desenho:

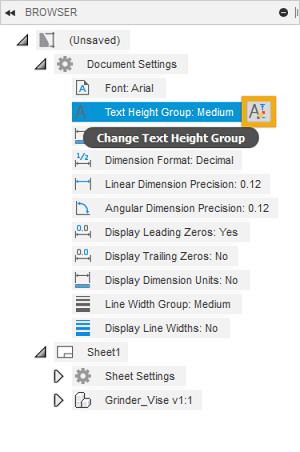

1. No navegador, expanda o nó Configurações do documento.

2. Clique no ícone ao lado do Grupo de altura de texto.

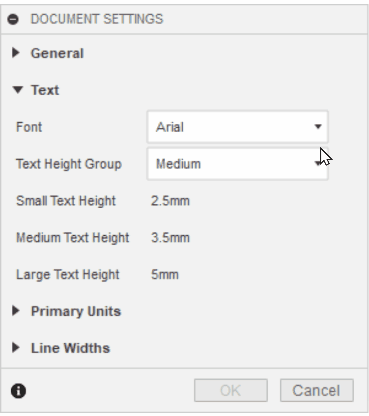

   A caixa de diálogo Configurações do documento é exibida.

3. Na caixa de diálogo Configurações do documento, visualize ou ajuste as configurações.



4. Clique em OK.

Valores de grupo de altura do texto

Quando você seleciona Pequeno, Médio ou Grande grupo para aplicar os valores padrão, tudo no desenho atual é dimensionado de acordo.

Para unidades em milímetros:

Grupo de altura do texto	Altura do texto pequeno	Altura do texto médio	Altura do texto grande
Pequeno	1,8 mm	2,5 mm	3,5 mm
Média	2,5 mm	3,5 mm	5mm
Grande	3,5 mm	5mm	7mm
Personalizado	Permite definir uma altura de texto para cada grupo separadamente.

Para unidades em polegadas:

Grupo de altura do texto	Altura do texto pequeno	Altura do texto médio	Altura do texto grande
Pequeno	0,07 pol	0,1 pol	0,12 pol
Média	0,1 pol	0,12 pol	0,24 pol
Grande	0,12 pol	0,24 pol	0,35 pol
Personalizado	Permite definir uma altura de texto para cada grupo separadamente.

Grupos e objetos que podem ser controlados pela opção Personalizado

Quando você seleciona a opção Personalizado, pode definir uma altura de texto para cada grupo separadamente, o que proporciona maior controle sobre os grupos individuais de objetos.

Altura do texto pequeno

O Grupo de Altura de Texto Pequeno controla os seguintes objetos:

• Cota -> texto de tolerância simétrica
• Dimensão -> texto de tolerância de desvio
• Dimensão -> texto de tolerância de limite

Altura do texto médio

O Grupo de Altura Média do Texto controla os seguintes objetos:

• Cota -> texto de unidades principais
• Cota -> texto de unidades alternativas
• Texto
• Observações
• Notas da linha de chamada
• Notas de furo e de rosca
• Notas de vergadura
• Texto da tabela de vergadura
• Identificadores de dobra
• Símbolos
• Texto de tabela personalizado
• Texto da lista de peças

Altura do texto grande

O Grupo de Altura de Texto Grande controla os seguintes objetos:

• Vista de desenho -> identificadores de linha de corte
• Vista de desenho -> identificadores de limite de detalhe
• Vista de desenho -> legendas
• Balões de referência padrão
• Balões de referência de patente
