Preferências e configurações (espaço de trabalho Desenho)
No espaço de trabalho Desenho em Fusion, é possível definir as preferências padrão que serão aplicadas a todos os novos desenhos e folhas que você criar.
Também é possível ajustar as configurações do documento para cada desenho e as configurações de folha para cada folha individual.
Preferências de espaço de trabalho de desenho

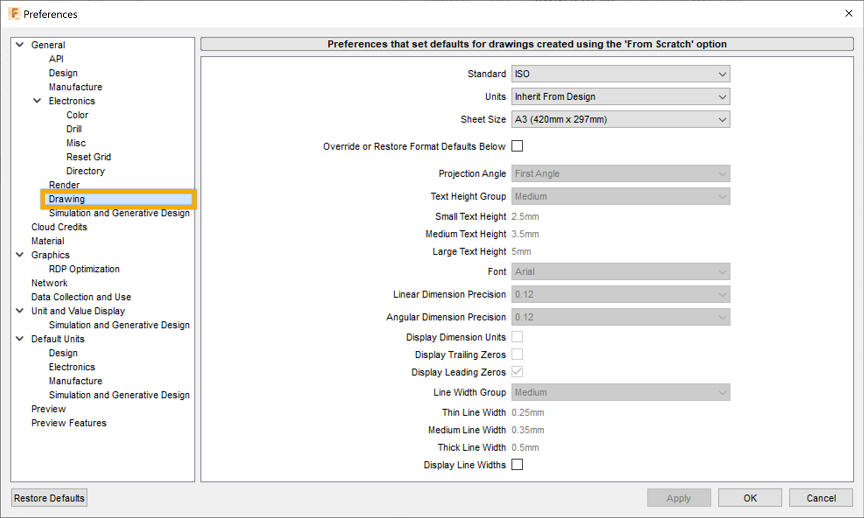

As preferências de espaço de trabalho Desenho estão localizadas no diálogo Preferências em Fusion.
É possível personalizar suas preferências padrão, para que cada desenho criado usando a opção Do zero já esteja configurado com as configurações de sua preferência.
As preferências incluem:
- Normas de desenho ISO e ASME
- Unidades imperiais ou métricas
- Tamanho de folha
- Ângulo de projeção
- Fonte
- Altura de texto
- Formato de cota, precisão, unidades e zeros à esquerda/à direita
- Larguras de linha
Configurações do documento

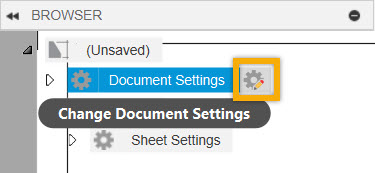

As Configurações do documento para cada desenho estão localizadas no navegador.
É possível ajustar as configurações do documento para cada desenho, com base nos requisitos do projeto. Quando você ajusta as configurações do documento, todas as folhas no desenho atual são atualizadas para refletir as alterações.
Algumas configurações do documento são somente leitura quando você cria um desenho, porque elas são:
- herdado do projeto
- controlado pela norma de desenho
- ou só pode ser especificado quando você cria um desenho pela primeira vez.
As configurações do documento incluem:
- Normas de desenho ISO e ASME
- Unidades imperiais ou métricas
- Ângulo de projeção
- Fonte
- Altura de texto
- Unidades de cota, formato, precisão e zeros à esquerda/à direita
- Larguras de linha

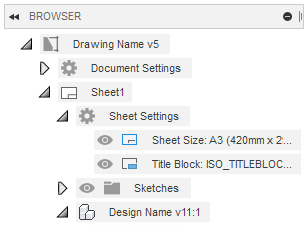

As configurações de folha para cada folha estão localizadas no navegador.
É possível gerenciar as configurações e a visibilidade da folha para cada folha, com base nos requisitos do projeto.
As configurações de folha incluem:
- Tamanhos de folhas padrão ISO e ASME e visibilidade da borda
- Gerenciamento e visibilidade de blocos de legenda
O espaço de trabalho Desenho, como o restante de Fusion, está disponível nos seguintes idiomas:
- Alemão
- English
- Espanhol
- Francês
- Italiano
- Japonês
- Coreano
- Chinês

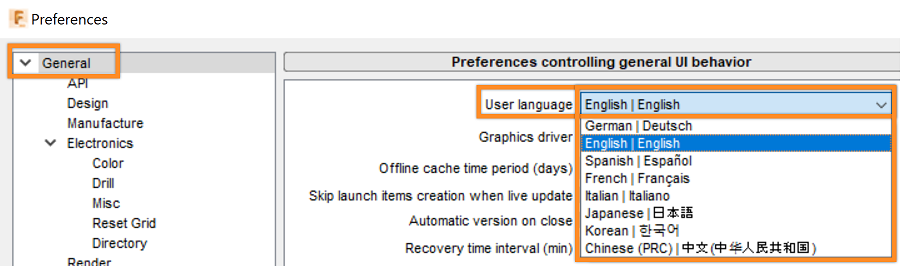

É possível encontrar as configurações de Idioma do usuário nas preferências gerais na caixa de diálogo Preferências.
