Criar um modelo de desenho

Saiba como criar e modificar modelos de desenho que você e sua equipe podem usar para garantir a consistência ao criar desenhos no espaço de trabalho Desenho no Fusion.

Criar um novo modelo de desenho

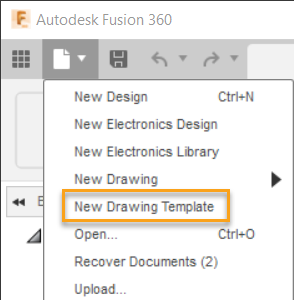

1. Na Barra do aplicativo, clique no Arquivo e, a seguir, clique em Novo modelo de desenho.



   A caixa de diálogo Criar modelo de desenho é exibida.

2. No diálogo Criar Modelo de Desenho, selecione uma opção de Modelo:

   • Do zero: comece com o modelo ISO ou ASME padrão que acompanha Fusion.
   • Modelo existente: comece com um modelo de desenho existente no projeto atual.
   • Desenho existente: comece com um desenho existente no projeto atual.
   • Procurar: comece com um modelo de desenho ou desenho existente em um projeto diferente.

3. Selecione a Norma:

   • ASME
   • ISO

4. Selecione as Unidades:

   • ** pol** (polegadas)
   • mm (milímetros)

5. Selecione o Tamanho da folha.

6. Clique em OK.

   O ambiente contextual Modelo é exibido e o comando Marcador de posição da vista base está ativo.

7. Clique em qualquer lugar na folha atual para colocar o marcador de posição da vista base.

8. Ajuste as configurações no diálogo Vista de Marcador de Posição, e então clique OK.

9. Configure seu modelo de desenho:

   • No navegador, ajuste as configurações do documento.
   • No navegador, ajuste as configurações da folha.
   • Selecione a geometria do bloco de margens e carimbo, clique com o botão direito do mouse e, a seguir, clique em Editar bloco de margens e carimbo para personalizar o bloco de margens e carimbo e seus atributos.
   • Selecione a borda, clique com o botão direito do mouse e, a seguir, clique em Editar borda para editar a borda.
   • Na barra de ferramentas, clique para criar:
     • Marcadores de posição adicionais da vista base
     • Marcadores de posição da vista projetada
     • Texto
     • Imagens
     • Marcadores de posição da tabela
   • Na Barra de Folhas, clique no botão + para adicionar mais folhas.

10. Clique em Arquivo > Salvar para salvar o modelo de desenho.

11. Digite um nome e especifique uma localização para salvar o modelo de desenho.

12. Clique em Salvar.

O modelo de desenho é salvo e é possível navegar até ele no Painel de dados.

Agora é possível usar o modelo de desenho como uma fundação ao criar um novo desenho.
