Criar um novo desenho a partir de uma animação
Saiba como criar um desenho de vista explodida a partir de um storyboard criado no espaço de trabalho Animação no Fusion.

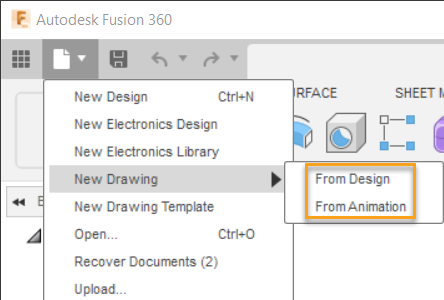

Expanda o menu Arquivo, e então selecione Novo Desenho > De Animação.
O diálogo Novo Desenho é exibido.
No diálogo Novo Desenho, selecione um storyboard no menu suspenso Referência.
Ajuste as configurações de Destino.
- Desenho
- Novo desenho: crie um novo desenho.
- Desenho existente: selecione um desenho existente na lista para adicioná-lo.
- Folha (somente desenho existente)
- Criar nova folha: cria uma nova folha no desenho selecionado.
- Folha existente: selecione uma folha existente na lista para adicionar a ela.
- Modelo
- Do zero: comece com um modelo de desenho padrão em branco.
- Procurar: selecione um modelo de desenho para iniciar o desenho com blocos de margens e carimbo, bordas, configurações do documento, configurações da folha, marcadores de posição da vista e marcadores de posição da lista de peças personalizados.
- Padrão: selecione a norma de desenho para o desenho.
- ASME
- ISO
- Unidades: selecione as unidades para o desenho.
- pol
- mm
- Tamanho da folha: selecione um tamanho de folha na lista, com base na norma de desenho.
- Desenho
Clique em OK.
Uma nova guia de documento exibe o desenho e solicita que você insira uma vista base na folha. Uma vez inserida a vista base, ela exibe a montagem explodida na folha, como aparece no final do indicador no storyboard.
Método alternativo
Também é possível clicar no seletor de espaço de trabalho e selecionar Desenho > De animação para criar um novo desenho a partir de uma animação.
Também é possível usar os seguintes métodos para criar uma vista explodida a partir de um storyboard:
- Clique no seletor de espaço de trabalho e selecione Desenho > De animação.
- Abra um desenho existente. Na barra de ferramentas, clique em Criar > Vista base
. Na caixa de diálogo Vista base, selecione um storyboard no menu suspenso **Representação.
