Atividade 5: Verificar o volume da garrafa

Nesta atividade, você esboça um retângulo e efetua a extrusão para encobrir a garrafa, e então corta a garrafa da extrusão para criar um corpo que representa o volume de fluido que a garrafa pode conter.

Pré-requisitos

• A atividade 4 foi concluída.

Passos

1. Desenhe um retângulo para encapsular a garrafa.

   1. No espaço de trabalho Projeto, clique em Sólido > Criar > Criar esboço .

   2. Na tela, clique no plano XZ.

   3. Clique em Esboço > Criar > Retângulo > Retângulo por 2 pontos .

   4. Na tela, clique em um ponto afastado da garrafa para especificar um canto do retângulo.

   5. Mova o cursor para longe do canto para começar a desenhar o retângulo.

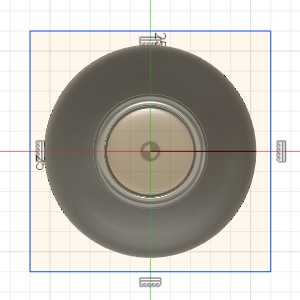

   6. Clique novamente para completar o retângulo. O retângulo deve encapsular a garrafa.



   7. Na caixa de diálogo Paleta de esboço, clique em Concluir esboço.

2. Faça a extrusão do retângulo para cima por 135 mm e para baixo por 15 mm.

   1. Clique em Sólido > Criar > Extrusão .

   2. No diálogo Extrusão, selecione a Direção de Dois Lados.

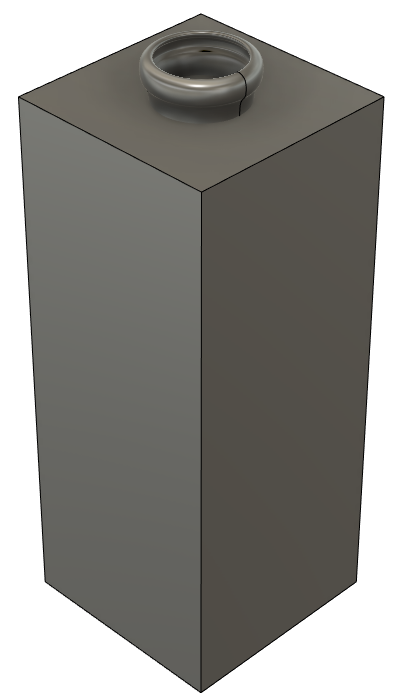

   3. Na tela, clique e arraste para efetuar a extrusão do retângulo para cima por 135 mm.

   4. Clique e arraste para efetuar a extrusão do retângulo para baixo por 15 mm.

   5. No diálogo Extrusão, selecione Operação como Novo Corpo.

   6. Clique em OK.



3. Corte a garrafa da extrusão para criar um corpo que represente o volume de fluido que a garrafa pode conter.

   1. Clique em Sólido > Modificar > Combinar .

   2. Na tela, clique na extrusão que você acabou de criar como a referência para o Corpo de destino.

   3. Clique no corpo da garrafa como referência para o Corpo da Ferramenta.

   4. No diálogo Combinar, selecione Operação como Cortar.

   5. Selecione Novo Componente.

   6. Selecione Manter ferramentas.

   7. Clique em OK.

4. Verifique se o volume da garrafa é 1.860E+05 mm^3.

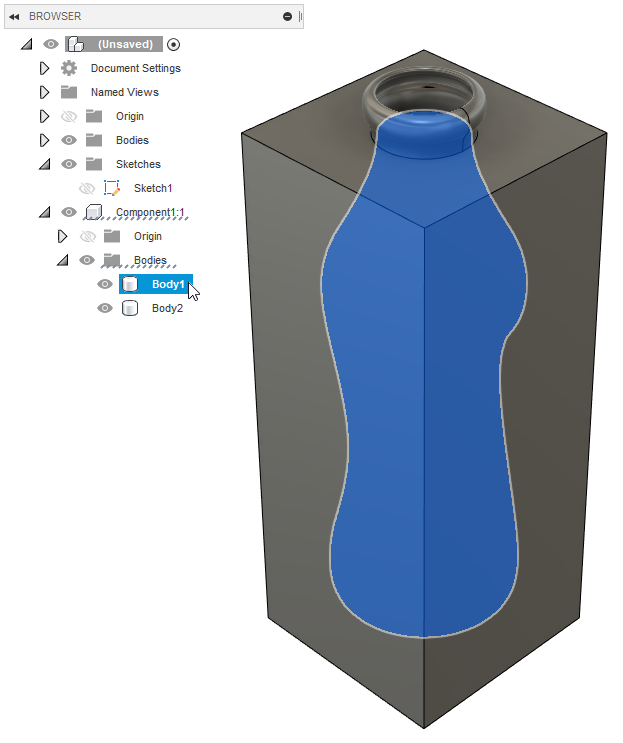

   1. No Navegador, expanda Componente > Corpos para localizar o corpo que representa o fluido dentro da garrafa.



   2. Clique com o botão direito do mouse no corpo e selecione Propriedades. O Volume deve ser 1.860E+05 mm^3.

Resumo da atividade 5

Nesta atividade, você desenhou um retângulo e extrudiu-o para encobrir a garrafa, e então cortou a garrafa da extrusão para criar um corpo que representava o volume de fluido que a garrafa poderia conter.
