Atividade 4: Personalizar a garrafa

Nesta atividade, você exclui duas arestas ao longo do corpo da garrafa, rotaciona e converte uma aresta para alterar a forma da garrafa e, em seguida, adiciona alguma espessura à garrafa.

Pré-requisitos

• A atividade 3 foi concluída.

Passos

1. Exclua dois conjuntos de arestas circulares na garrafa.

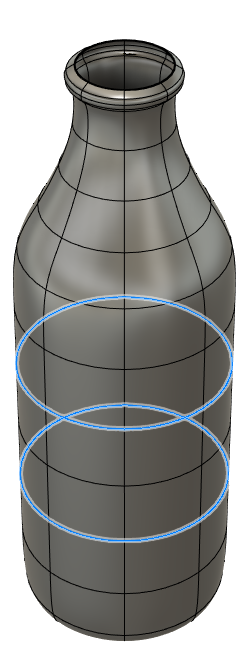

   1. Mantenha pressionada a tecla Ctrl e clique duas vezes nas duas arestas circulares conforme indicado.



   2. Pressione a tecla Delete.

2. Gire a aresta mais central em 55 graus em torno do eixo Z, converta a aresta para cima por 10 mm e, em seguida, dimensione para dentro por um fator de 0,75.

   1. Clique em Forma > Modificar > Editar forma .

   2. Clique duas vezes na aresta circular mais central.

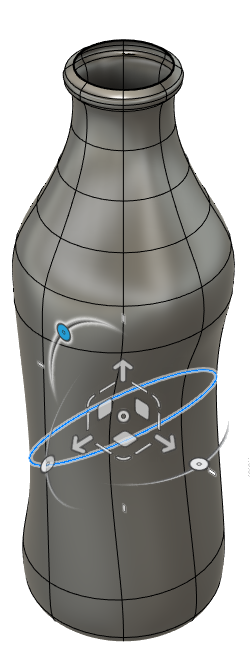

   3. Clique e arraste no manipulador para rotacionar 55 graus em torno do eixo Z.

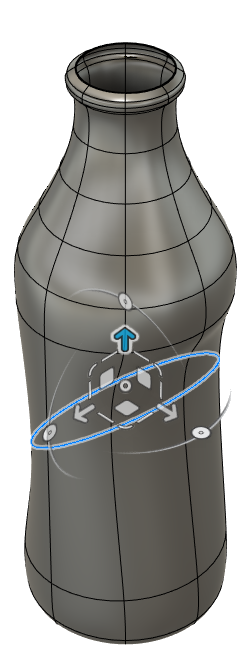

   4. Clique e arraste no manipulador para mover para cima por 10 mm.

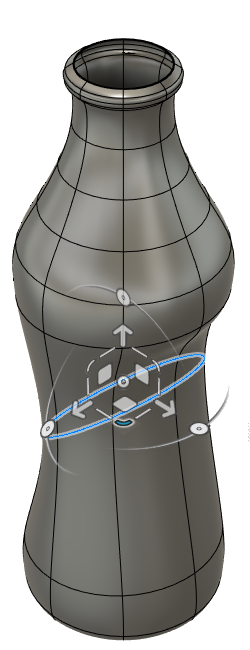

   5. Clique e arraste no manipulador para escalar para dentro por um fator de 0.75.



   6. No diálogo Editar Forma, clique OK.

3. Adicione uma espessura de 2 mm à garrafa.

   1. Clique em Forma > Modificar > Espessura .

   2. Certifique-se de que a garrafa esteja selecionada na tela. Se a garrafa não estiver selecionada, clique nela.

   3. No diálogo Espessura, configure Espessura como 2 mm.

   4. Selecione o Tipo de espessura Suave.

   5. Clique em OK.

4. Clique em Forma > Finalizar Forma. É criado um corpo T-Spline da garrafa de água.

Resumo da atividade 4

Nesta atividade, foram excluídas duas arestas ao longo do corpo da garrafa, rotacionadas e movidas uma aresta para alterar a forma da garrafa e, em seguida, adicionadas algumas espessuras à garrafa.

Corpo T-Spline concluído de uma garrafa de água
