Atividade 1: Criar o forma base da garrafa

Nesta atividade, você desenha um círculo a partir do qual é possível criar um cilindro, especificar as cotas e as configurações do cilindro e, a seguir, criar faces na parte superior do cilindro e afunilá-las internamente para criar a base forma da garrafa de água.

Pré-requisitos

• O espaço de trabalho Design está ativo.

• Se estiver trabalhando em polegadas, alterne para milímetros.

  1. No Navegador, à direita das Unidades, clique em Alterar unidades ativas.

  2. Na caixa de diálogo Alterar unidades ativas, selecione um Tipo de unidade de milímetro.

  3. Clique em OK.

Passos

1. Desenhe um círculo no plano XZ a partir do qual deseja criar um cilindro.

   1. Na barra de ferramentas espaço de trabalho Projeto, clique em Sólido > Criar > Criar forma . O guia contextual Formulário é exibido.

      Dica: Se você tiver problemas para encontrar um ferramenta, clique na tecla S e procure o ferramenta usando a Caixa de ferramentas.

   2. Clique em Forma > Criar > Cilindro .

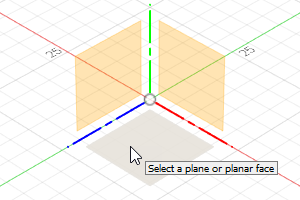

   3. No tela, clique no XZ plano.

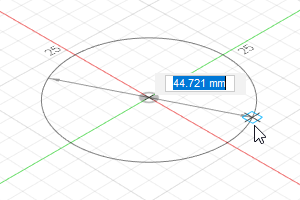

   4. Clique em um ponto para especificar o ponto central do círculo do cilindro.

   5. Mova o cursor para longe do ponto central para começar a desenhar o círculo.



   6. Clique novamente para concluir a círculo.

2. Especifique as dimensões e as configurações na caixa de diálogo Cilindro conforme indicado e, a seguir, clique em OK.



3. Converta o cilindro para cima em 30mm para criar três faces de altura e afunilar estas faces.

   1. Clique em Form > Modify > Edit Form .

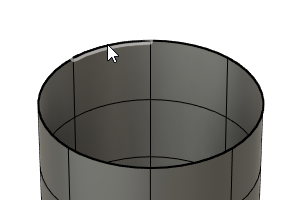

   2. No tela, clique duas vezes na aresta circular na parte superior da cilindro.

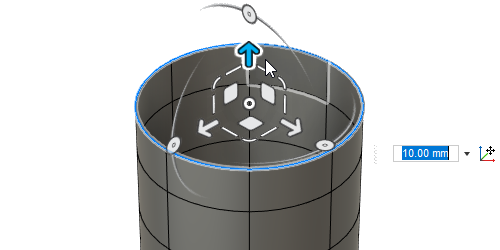

   3. Mantenha pressionada a tecla Alt e clique e arraste na manipulador para converter para cima em 10 mm. Mantendo pressionada a tecla Alt, você cria uma face em vez de apenas modificar a localização da aresta atual.



      Dica: Se você não conseguir converter para cima pela distância exata, digite 10 mm na caixa Distância Y.

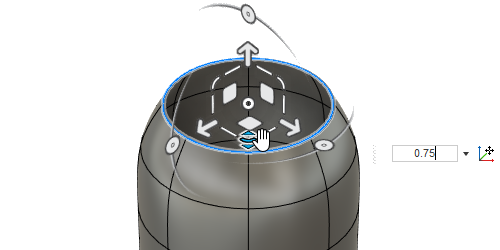

   4. Clique e arraste na manipulador para dimensionar para dentro por um fator de 0,75.



      Dica: Se não conseguir dimensionar pelo valor exato, insira-o na caixa Dimensionar plano ZX.

   5. Clique em uma área em branco da tela.

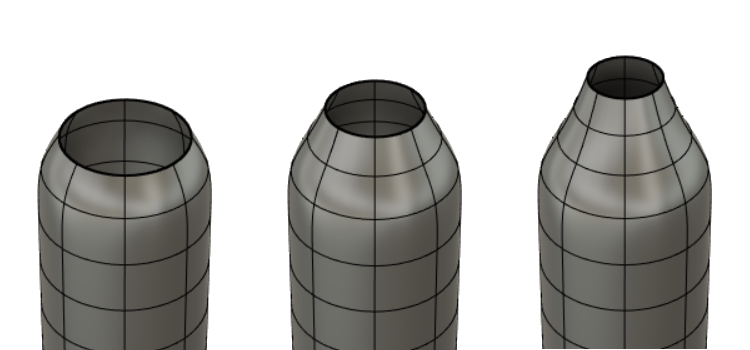

   6. Repita as etapas b para e duas vezes para criar o pescoço da garrafa.



Resumo da atividade 1

Nesta atividade, você desenhou um círculo a partir do qual criou um cilindro, especificou as cotas e as configurações do cilindro e, em seguida, criou faces na parte superior do cilindro e as inclinou internamente para criar a base forma da garrafa de água.

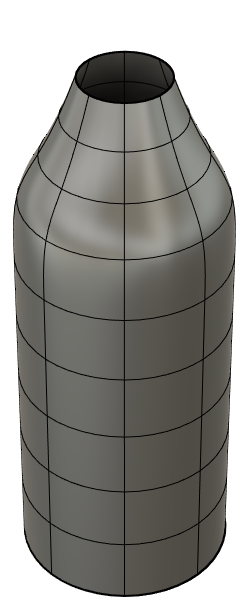

forma base da garrafa de água
