Atividade 2: Criar o spout da garrafa

Nesta atividade, você converte a parte superior da garrafa para cima para criar o bico e adiciona arestas extras para criar o perfil de bico arredondado.

Pré-requisitos

• A atividade 1 foi concluída.

Passos

1. Converta a parte superior da garrafa para cima por 15 mm para criar duas faces de altura para definir a altura do bico.

   1. Clique duas vezes na aresta circular na parte superior do cilindro.

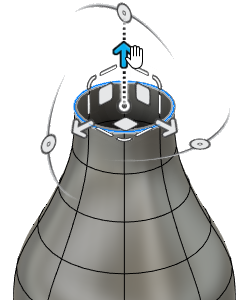

   2. Mantenha pressionada a tecla Alt e clique e arraste no manipulador para converter para cima em 10 mm.



   3. Clique em uma área em branco da tela.

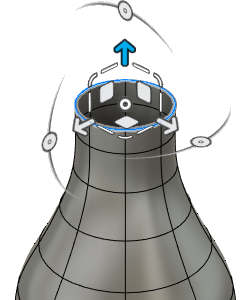

   4. Repita os passos a a c, mas converta a altura da garrafa para cima por 5 mm.



   5. No diálogo Editar Forma, clique OK.

2. Insira uma aresta circular na metade das faces superiores da garrafa.

   1. Clique em Forma > Modificar > Inserir aresta .

   2. Certifique-se de que a aresta circular na parte superior da garrafa esteja selecionada. Se a aresta não estiver selecionada, clique duas vezes nela.



   3. No diálogo Inserir Aresta, certifique-se de que Inserir Posição esteja definido como 0.5.

   4. Clique em OK.

3. Insira duas arestas circulares de cada lado do que você acabou de inserir.

   1. Clique em Forma > Modificar > Inserir aresta .

   2. Na tela, clique duas vezes na aresta circular que acabou de inserir.

   3. No diálogo Inserir Aresta, certifique-se de que Inserir Posição esteja definido como 0.5.

   4. Selecione um Lado de inserção de Ambos.

   5. Clique em OK.



4. Dimensione o perfil do bico por um fator de 1,2 para criar um perfil arredondado.

   1. Clique na vista Frontal do ViewCube para exibir o perfil da garrafa.

   2. Clique em Forma > Modificar > Editar forma .

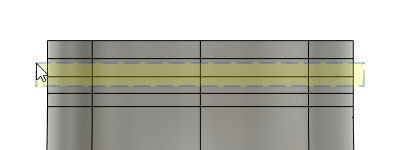

   3. Na tela, clique e arraste da direita para a esquerda para desenhar uma caixa de seleção sobre as duas linhas de faces.



   4. Gire a vista para assegurar que todas as faces em torno do bico estejam selecionadas.

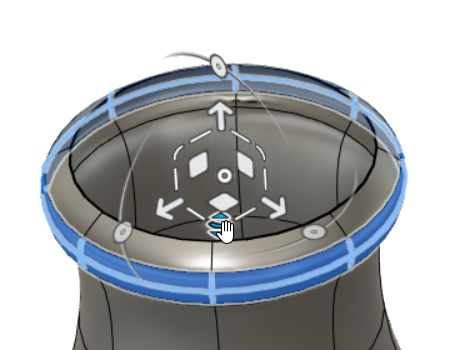

   5. Clique e arraste no manipulador para escalar para fora por um fator de 1.2.



   6. No diálogo Editar Forma, clique OK.

Resumo da atividade 2

Nesta atividade, você converteu o topo da garrafa para cima para criar o bico e adicionou arestas extras para criar o perfil de bico arredondado.

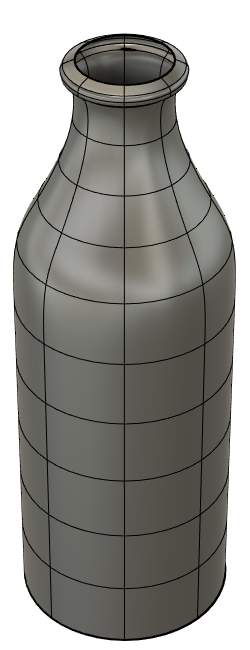

Garrafa de água com bico definido
