Atividade 4: Restringir e carregar a laje de aço

Nesta atividade, você aplica as restrições apropriadas à laje de aço grande para modelar o verdadeiro processo físico de laminação. A laje de aço precisa de duas restrições estruturais (condições de limite de deslocamento zero) para que possa se mover somente na direção +X sob o rolo, e pode ser aplainada na direção -Y.

A laje de aço é movida pelo bloco de empurradeira e pelo rolo. No início da análise, o rolo e o bloco de empurrador já estão em movimento, portanto, para replicar o processo verdadeiro, você precisa assegurar que a laje de aço também esteja em movimento no início. A laje de aço deve ter uma velocidade inicial na direção X que coincida com a condição de limite de velocidade prescrita no bloco de empurradeira.

Nesta atividade, você aplica:

• Uma restrição estrutural fixa para as faces frontal e posterior da laje de aço nas direções +Z e -Z, para que ela ainda possa se mover sob o rolo, mas não se mova para os lados dos rolamentos
• Uma restrição estrutural fixa para a face inferior da laje de aço, onde desliza ao longo dos rolos (não modelada), na direção +Y para que possa ser aplainada, mas não esmagada pelos rolos.
• Uma velocidade linear inicial para que a laje de aço já esteja se movendo na velocidade apropriada no início do evento e não seja chocada por uma aceleração instantânea.

Pré-requisitos

• A atividade 3 foi concluída.

Passos

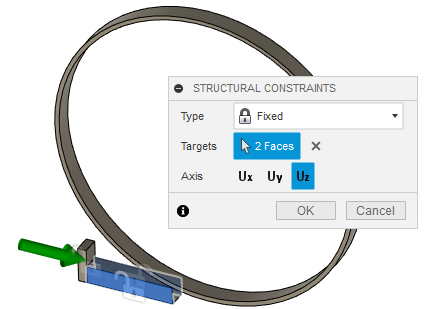

1. Aplique uma Restrição fixa às faces frontal e posterior da laje de metal, na direção Z.

   1. Clique no ** (espaço de trabalho Simulação > guia Configuração > painel Restrições > Restrições Estruturais)** para abrir a caixa de diálogo Restrições Estruturais.

   2. Confirme se o Tipo da restrição está definido como Fixo.

   3. Clique nas faces frontal e posterior da laje de aço para selecioná-las como Alvos.

      Nota: será necessário rotacionar o modelo para acessar as faces frontal e posterior.

   4. Clique em Ux e Uy para desfazer a seleção, de forma que somente Uz esteja selecionado.



   5. Clique OK para definir as restrições e fechar o diálogo.

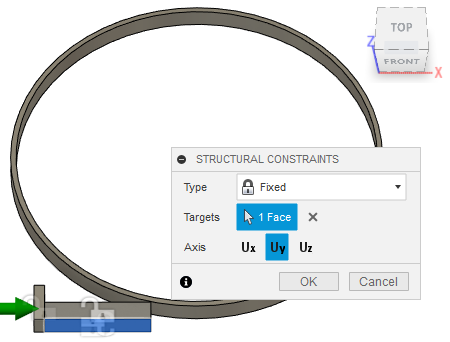

2. Restrinja a face inferior da laje de aço, onde desliza ao longo dos rolos, na direção Y.

   1. Clique no ** (espaço de trabalho Simulação > guia Configuração > painel Restrições > Restrições Estruturais)** para abrir a caixa de diálogo Restrições Estruturais.

   2. Confirme se o Tipo da restrição está definido como Fixo.

   3. Clique na face inferior da laje de aço para selecioná-la como o Alvo.

   4. Clique em Ux e Uz para desfazer a seleção, de forma que somente Uy esteja selecionado.



   5. Clique OK para definir as restrições e fechar o diálogo.

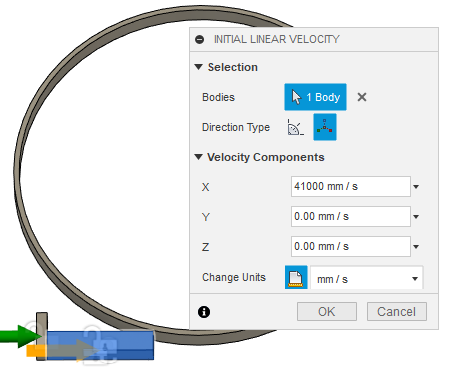

3. Aplique uma Velocidade linear inicial à laje de aço de 41000 mm/s na Direção X.

   1. Clique no ** (espaço de trabalho Simulação > guia Configuração > painel Cargas > Velocidade linear inicial)** para abrir a caixa de diálogo Velocidade linear inicial.

   2. Selecione a laje de aço na tela para selecioná-la como o Corpo.

   3. Clique no Alterar unidades e alterne as unidades para mm/s.

   4. Defina a Velocidade na direção X como 41000 mm/s.

      Nota: Aparece uma seta laranja, apontando na mesma direção que a seta verde, para indicar a direção da velocidade linear inicial.



   5. Clique OK para aplicar a carga e fechar o diálogo.

Resumo da atividade 4

Nesta atividade, você

• foi aplicada uma restrição estrutural fixa às faces frontal e posterior da laje de aço nas direções +Z e -Z
• foi aplicada uma restrição estrutural fixa à face inferior da laje de aço na direção +Y
• aplicada uma velocidade linear inicial à laje de aço de 41000 mm/s na direção X.
