Atividade 6: Otimize a configuração, solucione e analise os resultados

Nesta atividade, você gera os contatos e, em seguida, otimiza as condições de contato para reduzir o tempo de análise. Você deseja atrito suficiente no contato que o rolo puxa a laje de aço ao longo após o bloco de empurradeira parar de se mover.

O contato é gerado, inicialmente, entre todos os corpos. Para reduzir o tempo de análise, é possível suprimir contatos improváveis, como, neste caso, autocontato. Como o bloco de empurradeira e o rolo nunca se tocam, você também suprime esse par de contatos. Com a configuração otimizada, você soluciona a análise e revisa os resultados.

Nota: O autocontato ocorre quando um corpo é altamente deformável e dobra sobre si mesmo.

Nesta atividade, você:

• Gerar contatos com atrito suficiente para mover a laje de aço sob o rolo
• Revise as condições de contato e suprima as que provavelmente não ocorrerão nesta análise, para reduzir o tempo de solução
• Revise a verificação prévia da configuração para garantir que a análise esteja pronta para ser resolvida
• Resolver a análise
• Revisar os resultados

Pré-requisitos

• A atividade 5 foi concluída.

Passos

1. Gere contato entre todos os corpos, usando um Coeficiente de atrito padrão de 0,3.

   1. Clique no ** (espaço de trabalho Simulação > guia Configuração > painel Contatos > Contatos Globais)** para abrir o diálogo Contatos Globais.
   2. No diálogo Contato Global, configure o Coeficiente de Atrito Padrão como 0.3.
   3. Clique em Gerar para fechar o diálogo e gerar os contatos.

2. Suprimir contatos automáticos e contato entre o bloco de empurradeira e o rolo.

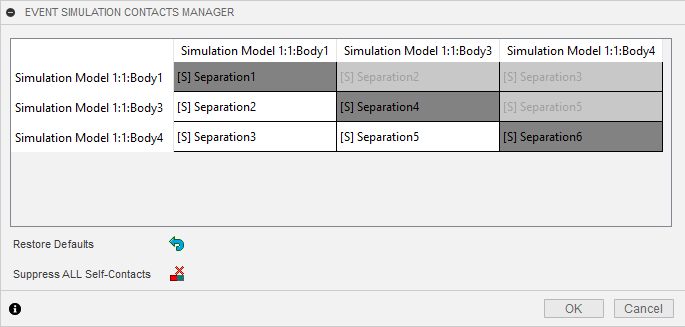

   1. No navegador, passe o cursor sobre o Contatos, e então clique no Editar para abrir a caixa de diálogo Gerenciador de contatos de simulação de evento. Isso exibe uma matriz de todos os pares de contato entre todos os corpos no modelo



      Nota: há três corpos neste modelo, portanto, a matriz é 3x3. Como as relações são simétricas, as células na metade superior da matriz não podem ser selecionadas.

   2. Clique no Suprimir todos os autocontatos

      Observe que uma linha é desenhada através de cada um dos contatos diagonais que representam o contato automático.

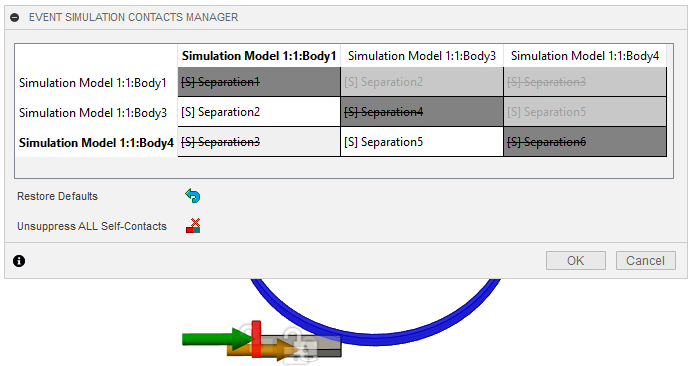

   3. Clique em cada uma das três células restantes, para realçar na tela os corpos que cada contato representa e, em seguida, para o contato que representa o corpo do empurrador e o rolo, clique com o botão direito do mouse na célula e clique em Suprimir contato.



   4. Clique em OK para fechar a caixa de diálogo Gerenciador de contatos de simulação de evento e suprimir os pares de contatos selecionados.

3. Revise o status de Verificação prévia e determine se a análise está pronta para ser executada.

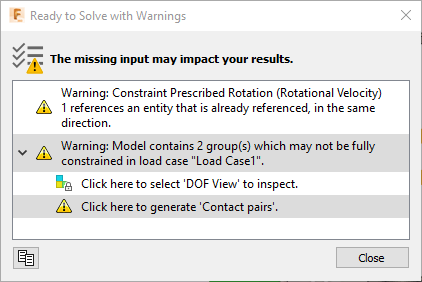

   1. Clique no ** (Espaço de trabalho de simulação > guia Setup > painel Resolver > Pré-verificação) ** para abrir o diálogo Pré-verificação.



      Fusion A simulação suporta vários tipos de estudo de simulação implícita que requerem que o modelo seja totalmente restringido. Isto é, todas as partes do modelo devem ser restringidas para que não haja modos rígidos. A simulação de eventos é uma técnica explícita que permite modos de corpo rígido e a natureza das restrições de contato entre peças normalmente restringe esses modos. Neste modelo, embora a laje de aço tenha um conjunto de condições de limite que permite mover livremente na direção X, o contato entre a laje de aço e o rolo, e o contato entre o bloco de empurrador e a laje de aço, restringe completamente este modo de corpo rígido.

      Observação: Esses problemas não afetam uma formulação explícita, conforme encontrado na simulação de eventos, portanto, é possível ignorá-los e resolver a análise.

   2. Clique em Fechar para fechar a caixa de diálogo de pré-verificação.

4. Resolva a análise.

   1. Clique no ** (Espaço de trabalho de simulação > guia Setup > painel Resolver > Resolver)** para abrir o diálogo Resolver.

   2. Confirme se o estudo está selecionado e clique em Resolver 1 estudo.

   3. Quando a análise tiver sido concluída, clique em Fechar para fechar a caixa de diálogo Status do trabalho.

5. Revise os resultados da deformação.

Resumo da atividade 6

Nesta atividade, você

• Pares de contato gerados
• Revisou as condições de contato e suprimiu as que provavelmente não ocorrerão nesta análise
• Revisou a verificação prévia da configuração para garantir que a análise estava pronta para ser resolvida
• Resolveu a análise
• Revisou os resultados.
