Atividade 3: definir os critérios de otimização de forma e resolver

Nesta atividade, você define as restrições de modelagem para assegurar que o projeto de otimização de forma atenda a determinadas expectativas do projeto. O objetivo desse problema é produzir uma geometria final que seja aproximadamente 40% da massa original. Para ajudar a alcançar essa meta com precisão, reduza o tamanho da malha.

Nesta atividade, você

• Defina a otimização da forma Massa de destino como 40 %, para tentar reduzir os requisitos de material
• Reduza o tamanho da malha para 1 mm para fornecer um resultado mais preciso
• Resolver o estudo
• Revise o resultado de Carregar a Criticalidade do Caminho para identificar as regiões no modelo que são críticas para resistir às cargas aplicadas.

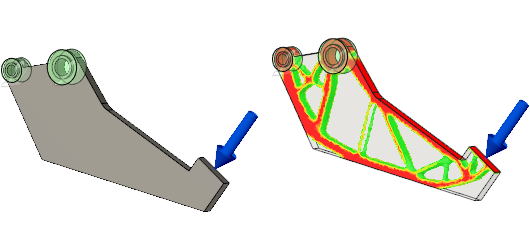

Braço do manipulador antes da otimização da forma (esquerda) e após a otimização da forma (direita).

Pré-requisitos

• A atividade 2 foi concluída.

Passos

1. Defina a otimização da forma Massa alvo como 40 %.

   1. Clique no ícone (espaço de trabalho Simulação > guia Configuração > painel Otimização de forma > Critérios de otimização de forma) para abrir a caixa de diálogo Critérios de otimização de forma.

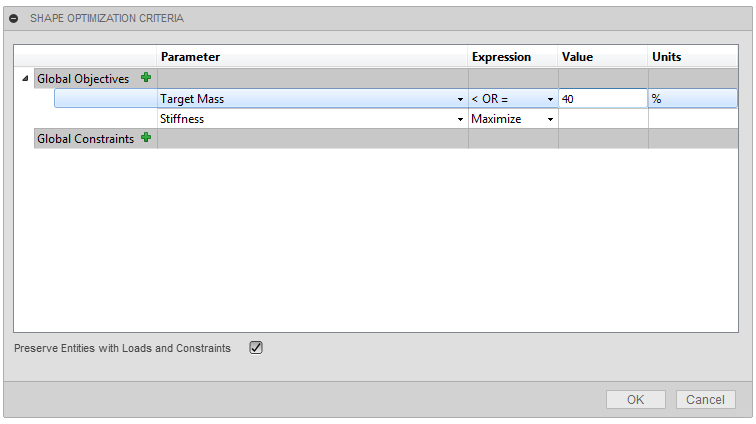

   2. Na caixa de diálogo Critérios de otimização da forma, defina a Massa de destino como 40 %.


   3. Clique OK para aceitar a alteração e fechar o diálogo.

2. Reduza o tamanho da malha para 1 mm.

   1. Clique no (espaço de trabalho de Simulação > guia Setup > painel Gerenciar > Configurações) para abrir o diálogo Configurações.
   2. No lado esquerdo do diálogo, selecione Malha para alternar para o painel Malha.
   3. Selecione Tamanho absoluto.
   4. Altere o Tamanho absoluto para 1 mm.
   5. Clique OK para aceitar o comando e fechar o diálogo.

3. Resolva o estudo.

   1. Clique no (Espaço de trabalho de simulação > guia Setup > painel Resolver > Resolver) para abrir o diálogo Resolver.
   2. Selecione o estudo a ser resolvido.
   3. Clique em Resolver 1 estudo para iniciar a análise e fechar o diálogo Resolver.
   4. Quando a análise for concluída, clique em Fechar para fechar a caixa de diálogo Status do trabalho.

      A guia Resultados é aberta automaticamente, para que você possa visualizar os resultados.

4. Revise os resultados para Carregar a Criticalidade do Caminho.

   1. No navegador, expanda o Configurações de otimização de forma.
   2. Clique no ao lado do Plano de simetria 1 para ocultar o plano de simetria para que você possa rever os resultados com mais facilidade.

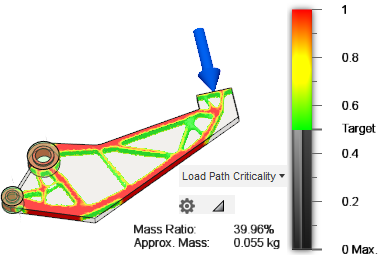

   3. Revise o resultado de Carregar a Criticalidade do Caminho.

      Observe como as regiões consideradas menos críticas foram removidas da forma otimizada.





Resumo da atividade 3

Nesta atividade, você

• Defina a otimização da forma Massa de destino como 40 %, para tentar reduzir os requisitos de material
• Reduziu o tamanho da malha para 1 mm para fornecer um resultado mais preciso
• Resolveu o estudo
• Foi revisado o resultado da Criticalidade do caminho de carga para identificar as regiões no modelo que são críticas para resistir às cargas aplicadas.
