Atividade 4: selecione um material diferente e execute novamente

Nesta atividade, você

• Clonar o estudo
• Alterar o material para tentar eliminar a flambagem
• Executar a análise com o novo material
• Compare os resultados com os do estudo anterior.

Pré-requisitos

A atividade 3 foi concluída.

Passos

1. Clonar Estudo 1 - Flambagem estrutural.

   1. Clique com o botão direito do mouse em Estudo 1 - Flambagem estrutural no navegador.
   2. Selecione Clonar estudo. Agora você tem uma cópia perfeita das configurações do seu estudo anterior.

2. Modifique os materiais.

   1. Clique no (espaço de trabalho Simulação > guia Configuração > painel Materiais > Materiais de estudo) para abrir a caixa de diálogo Materiais de estudo.
   2. Clique em Selecionar tudo no canto inferior esquerdo para selecionar todos os componentes.
   3. Altere os Materiais de estudo para um dos menus suspensos para Polipropileno.
   4. Clique em OK.

3. Resolva o estudo.

   1. Clique no (Espaço de trabalho de simulação > guia Configuração > painel Solucionar > Resolver) para abrir o diálogo Materiais do estudo.
   2. Confirme se o estudo correto está selecionado e, a seguir, clique em Resolver 1 estudo para iniciar a análise e fechar a caixa de diálogo.
   3. Quando a análise for concluída, clique em Fechar para fechar a caixa de diálogo Status do trabalho.

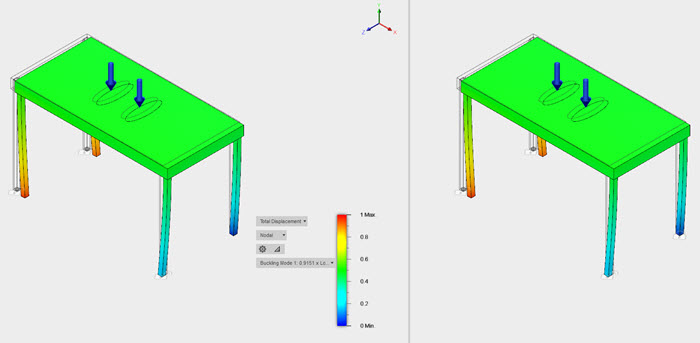

4. Compare os resultados dos dois estudos lado a lado.

   1. Clique no (espaço de trabalho Simulação > guia Resultados > painel Comparar > Comparar).

      Observação: A janela de desenho é dividida e mostra duas janelas de vista. O nome do estudo é exibido no canto inferior esquerdo de cada janela de exibição.
   2. Clique na janela da vista à esquerda para assegurar que ela esteja ativa.

      Dica: Os controles de exibição e navegação são mostrados na parte inferior da janela ativa.
   3. Utilize o menu suspenso Estudos no canto inferior esquerdo para selecionar o primeiro estudo.
   4. Clique na janela da vista à direita para assegurar que ela esteja ativa. Os controles de exibição e navegação agora aparecem junto com o menu suspenso Estudos.
   5. Utilize o menu suspenso Estudos no canto inferior esquerdo para selecionar o segundo estudo.

      Observação: Certifique-se de estar olhando para o mesmo modo de flambagem em ambas as vistas, listado perto da legenda. Se os modos de flambagem não forem os mesmos, use o menu suspenso para alterá-los na análise ativa.

      Observe que as formas e a faixa de deslocamento são as mesmas que os diferentes materiais, porque você está comparando o mesmo modo. Os fatores de carga de flambagem, no entanto, são diferentes. O fator de carga de flambagem da mesa de plástico é menor que 1, o que indica que esta flambagem sob a carga dada. O fator de carga de flambagem da tabela de polipropileno é maior que 1, o que indica que, embora a forma e o deslocamento sejam exibidos, a flambagem não ocorre sob a carga fornecida.

Resumo da atividade 4

Nesta atividade, você

• Clonar o estudo
• Alterar o material para tentar eliminar a flambagem
• Executar a análise com o novo material
• Compare os resultados com os do estudo anterior.
