Atividade 3: resolva a análise e interprete os resultados

Nesta atividade, você

• Executar a análise
• Visualizar os resultados para determinar se a mesa de plástico provavelmente irá se deformar
• Anime e visualize os três modos de vibração para identificar o modo com o menor fator de carga de flambagem.

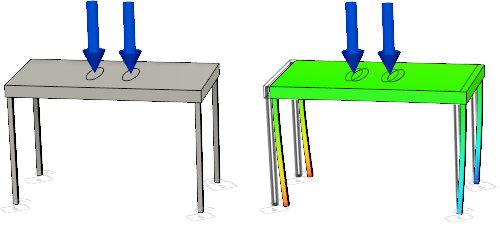

Tabela de plástico antes da análise (esquerda) e resultado de deslocamento modal total da tabela de plástico para o modo 1 (direita).

Pré-requisitos

• A atividade 2 foi concluída.

Passos

1. Resolva o estudo.

   1. Clique no (Espaço de trabalho de simulação > guia Setup > painel Resolver > Resolver) para abrir o diálogo Resolver.

      Observação: O ícone de pré-verificação mostra uma marca de seleção verde do , que indica que não há avisos e que o modelo está pronto para resolver.
   2. Clique em Solucionar 1 estudo para executar a análise e fechar a caixa de diálogo.

      Observação: A criação de malha e a resolução da análise podem levar vários minutos.

   3. Quando a análise for concluída, clique em Fechar para fechar a caixa de diálogo Status do trabalho.

      A guia Resultados é aberta automaticamente, para que você possa visualizar os resultados.

2. Anime o resultado do Total de deslocamento modal para o Modo de flambagem 1, usando a velocidade Mais rápida, e a opção Bidirecional para demonstrar todo o ciclo de deslocamento da flambagem.

   1. Na lista suspensa Modo de flambagem ao lado da legenda de plotagem, confirme se Modo de flambagem 1 está selecionado.
   2. Clique no (espaço de trabalho Simulação > guia Resultados > painel Ferramentas de Resultado > Animar) para abrir a caixa de diálogo Animar.
   3. Ative a opção Bidirecional para criar uma animação senoidal repetitiva.
   4. Na lista suspensa Velocidade, selecione Mais rápido.
   5. Clique no Reproduzir.

3. Enquanto a animação ainda estiver em execução, selecione o próximo modo de flambagem na lista suspensa Modo de flambagem** ao lado da legenda de plotagem. Observe a forma deste modo. Repita até que você tenha visto todos os três modos de flambagem, e então clique OK para fechar o diálogo Animar.

   O resultado do Modo de flambagem 1 deve se parecer com a seguinte imagem:



   Normalmente, você procura o menor fator de carga de flambagem entre os diferentes modos.

   Observe que o primeiro modo tem o menor fator de carga de flambagem. Todos os três modos têm um fator de carga de flambagem menor que um, o que significa que a flambagem ocorre. Geralmente, o resultado desejado é o primeiro fator de carga positivo. A forma criada nas análises de flambagem é baseada em formas de frequência natural, portanto, a forma pode ser exibida como o espelho de como a flambagem realmente ocorre. Por exemplo, a imagem mostrada acima tem as pernas apontando para dentro para o deslocamento, onde esperaríamos que as pernas fossem para fora para colapsar.

   Se você executar uma análise de tensão estática com as mesmas configurações, obterá um fator de segurança maior que 10. Um fator de segurança elevado é enganoso e sugere que o projeto é viável. É por isso que você deve executar uma análise de tensão estática e de flambagem estrutural.

   Como em qualquer problema de projeto, há mais de uma solução que você pode usar para evitar a flambagem. Na próxima atividade, você clonará o estudo e alterará o material.

Resumo da atividade 3

Nesta atividade, você

• Executar a análise
• Visualizados os resultados para determinar se a mesa de plástico provavelmente irá se deformar
• Animado e visualize os três modos de vibração, para identificar o modo com o menor fator de carga de flambagem.
