Atividade 6: comparar os resultados do estudo

Nesta atividade, você executa uma comparação lado a lado dos resultados do Estudo 1 e do Estudo 2. A guia Comparar permite visualizar os resultados de até quatro estudos de simulação, ao mesmo tempo, em janelas lado a lado. Para comparar os resultados dos dois estudos, você

• Sincronizar as vistas, para que a alternância de um resultado altere o resultado no outro estudo, simultaneamente
• Comparar os resultados de deslocamento para os dois estudos
• Compare os resultados de tensão para os dois estudos
• Compare os resultados do fator de segurança para os dois estudos
• Compare os resultados da pressão de contato para os dois estudos.

Estudo 1: Deslocamento em um modelo estaticamente estável (esquerda) e Estudo 2: Deslocamento em um modelo parcialmente não restringido (direita).

Pré-requisitos

• A atividade 5 foi concluída.

Passos

1. Acesse a guia Comparar e selecione os estudos para comparar.

   1. Clique no (espaço de trabalho Simulação > guia Resultados > painel Comparar > Comparar) para acessar o diálogo Comparar.

      Duas plotagens de contorno lado a lado aparecem.
   2. Verifique os nomes dos resultados no canto inferior esquerdo de cada janela e confirme se você vê um resultado do estudo 1 e um do estudo 2.

      Normalmente, o Estudo 1 aparece na janela esquerda e o Estudo 2 aparece na janela direita, que é o que você deseja.
   3. Se necessário, use o menu suspenso, ao lado do nome do estudo, para selecionar um estudo diferente para exibir.

      Observação: As opções de resultados, o seletor de estudo, o ViewCube e a barra de ferramentas de navegação só estão visíveis para a janela ativa. Clique em qualquer lugar dentro de uma janela Comparar para ativá-la.

2. Sincronize a Câmera, para que o modelo se mova em ambas as janelas da mesma maneira, e o Tipo de resultado para que a alternância do resultado em uma janela altere a outra janela para o mesmo resultado.

   1. Clique no (espaço de trabalho Simulação > guia Comparar > painel Sincronizar > Sincronizar Câmera) para sincronizar a vista dos modelos nas duas janelas.

      O ícone na faixa de opções fica azul para indicar que está ativo.
   2. Clique no (espaço de trabalho Simulação > guia Comparar > painel Sincronizar > Sincronizar tipo de resultado), para que quando você alternar o resultado em uma janela, o resultado mude automaticamente na outra janela.

      O ícone na faixa de opções fica azul para indicar que está ativo.

3. Alterne para o resultado de Deslocamento e compare o Deslocamento X no Estudo 1 com o Estudo 2.

   1. Clique na janela esquerda para ativá-la.
   2. Usando o menu suspenso próximo à legenda de plotagem, defina o resultado exibido como Deslocamento.
   3. Usando o menu suspenso próximo à legenda de plotagem, altere a direção de Total para X.

      Os deslocamentos X aparecem em ambas as janelas.



      Observações
      • Como uma extremidade do modelo do estudo 1 é fixa e a força estica a montagem na direção -X, todos os resultados de deslocamento X são negativos.
      • Para o Estudo 1, a magnitude máxima relativa do deslocamento X para a montagem é de aproximadamente 0,0035 pol.
      • Como o modelo do estudo 2 está sendo usado por forças +X e -X, os resultados positivos e negativos do deslocamento X são evidentes. A área de deslocamento zero está perto do meio do vão da vareta de conexão.
      • A variação de deslocamento para o Estudo 2 é de 0,00264 pol para cerca de - 0,00154 pol. Portanto, o deslocamento máximo relativo para a montagem é 0,0026 - (-0,00154 pol) ou aproximadamente 0,0042 pol.
      • A deformação da montagem é maior no Estudo 2, o que não é surpresa. O pino pequeno pode dobrar mais sem as restrições fixas nas faces finais.

4. Alterne para o resultado de Tensão e compare as tensões de Von Mises no Estudo 1 com o Estudo 2.

   1. Usando o menu suspenso próximo à legenda de plotagem, altere o tipo de resultado de Deslocamento para Tensão.

      As tensões de Von Mises aparecem em ambas as janelas.



      Observações
      • A tensão máxima de Von Mises para o Estudo 1 está entre 21.600 e 21.700 psi. A localização, como vimos anteriormente, está na borda do pino curto. Este pino se comporta como uma viga embutida, onde o momento maior ocorre nos suportes da extremidade.
      • A tensão máxima de Von Mises para o Estudo 2 é de aproximadamente 24.300 psi. Isso ocorre na superfície do pino pequeno em seu comprimento médio.

        Dica: Se desejar, você pode retornar temporariamente para a guia Resultados para ocultar peças e exibir os apalpadores Mín/Máx, que não estão disponíveis na guia Comparar. Faça isso para localizar o resultado máximo quando ele estiver localizado em faces ocultas.
      • A tensão do estudo 2 excede a tensão do estudo 1 em aproximadamente 12%.

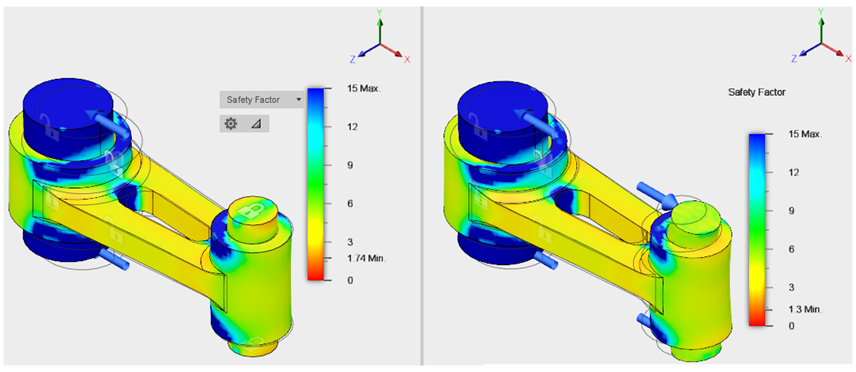

5. Alterne para o resultado do Fator de segurança e compare o Estudo 1 com o Estudo 2.

   1. Usando o menu suspenso próximo à legenda de plotagem, altere o tipo de resultado de Tensão para Fator de segurança.





      Observações
      • Os resultados do fator de segurança refletem o aumento do nível de tensão no Estudo 2, onde o fator de segurança é 25% menor que o do Estudo 1.

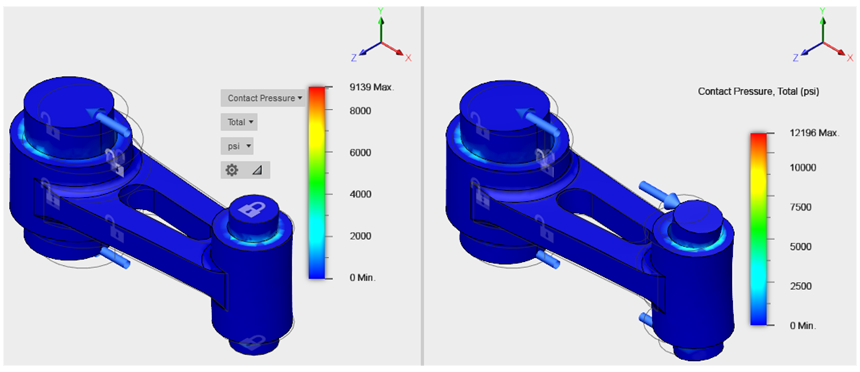

6. Alterne para o resultado de Pressão de contato e compare o Estudo 1 com o Estudo 2.

   1. Usando o menu suspenso próximo à legenda de plotagem, altere o tipo de resultado de Fator de segurança para Pressão de contato.



      Observações
      • A maior quantidade de deflexão de dobra de pino pequeno no Estudo 2 resulta em uma área de contato mais localizada perto das arestas do furo da haste de conexão. O resultado final é um aumento de 33% na pressão de contato para o Estudo 2, o que não é surpresa.

Resumo da atividade 6

Nesta atividade, você

• Sincronizou as vistas, para que a alternância de um resultado alternasse o resultado no outro estudo, simultaneamente
• Comparados os resultados de deslocamento para os dois estudos
• Comparados os resultados de tensão dos dois estudos
• Comparados com os resultados do fator de segurança para os dois estudos
• Comparados com os resultados da pressão de contato para os dois estudos.
