Atividade 5: crie e execute um segundo estudo com cargas e restrições diferentes

Nesta atividade, você cria um novo estudo, Estudo 2 - Tensão estática com diferentes restrições e cargas. Para alterar as restrições e cargas e executar a análise, você

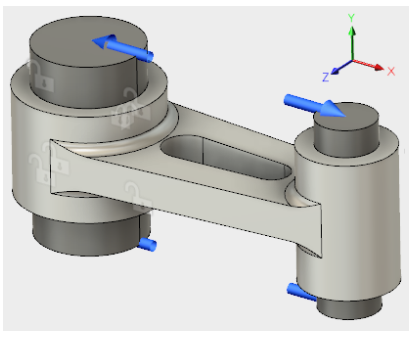

configuração do estudo 2

Montagem de haste de conexão, parcialmente restringida, com carga aplicada.

Pré-requisitos

Passos

  1. Clonar Estudo 1 e ativar Remover modos de corpo rígido no recém-criado Estudo 2.

    1. No navegador, clique com o botão direito em Estudo 1 - Tensão estática e selecione Clonar estudo no menu de contexto.

      Um nó Estudo 2 - Tensão estática aparece no navegador, e o novo estudo se torna o ativo.
    2. Clique no ícone de configurações (espaço de trabalho de Simulação > guia Setup > painel Gerenciar > Configurações) para abrir o diálogo Configurações.
    3. Na seção Geral, selecione Remover modos de corpo rígido para ativá-lo.
    4. Clique OK para aceitar as alterações e fechar o diálogo.

  2. Exclua a restrição totalmente fixa que você aplicou ao pino pequeno quando criou o Estudo 1.

    1. No navegador, expanda a ramificação Caso de carga:1 do Estudo 2.
    2. Expanda o ícone de restriçõessubramificação Restrições em Caso de carga: 1.
    3. Clique com o botão direito do mouse no ícone totalmente restringido Fixo1 em Restrições e, a seguir, clique no ícone Excluir Excluir no menu de contexto.

      Observação: Com esta restrição removida, não há restrição X em nenhum lugar do modelo. Na próxima etapa, você equilibra as cargas X aplicadas ao modelo.

  3. Aplique uma carga de força de 2.000 libras ao pino pequeno, que é igual à carga de pino grande, mas que atua na direção oposta.

    1. Clique no ícone de cargas estruturais (espaço de trabalho Simulação > guia Configuração > painel Cargas > Cargas estruturais) para abrir a caixa de diálogo Cargas estruturais.
    2. Clique na face final superior (+Y) do pino pequeno para selecioná-lo e, em seguida, gire o modelo e clique na face final inferior (-Y) do pino pequeno para selecioná-lo também.
    3. Na caixa de diálogo Cargas estruturais, confirme se o Tipo de carga é Força, e então defina o Tipo de direção como direção de cargas - ícone de componentes e vetores Vetores (x, y, z).
    4. Digite 2000 no campo de entrada Fx.

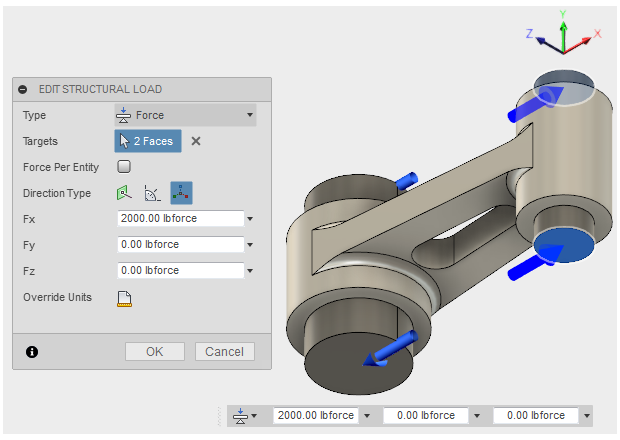

      adicionar outra carga
    5. Clique OK para aceitar as alterações e fechar o diálogo.
    6. Clique no ícone de vista inicial Início para retornar o modelo para sua rotação isométrica padrão.

  4. Verifique a configuração da simulação para confirmar que está pronta para ser resolvida.

    O ícone Pré-verificação no painel Solucionar da barra de ferramentas Simulação mostra um ponto de exclamação laranja ícone amarelo de aviso de pré-verificação, indicando que há um aviso.

    1. Clique no ícone amarelo de aviso de pré-verificação para obter detalhes.

      O aviso indica que não há restrições estruturais definidas. Esperamos este aviso porque estamos confiando em Remover modos de corpo rígido para estabilizar o modelo, em vez de restrições.
    2. Clique em Fechar para fechar os avisos.

  5. Resolva o estudo.

    1. Clique no ícone de solução (Espaço de trabalho de simulação > guia Setup > painel Resolver > Resolver) para abrir o diálogo Resolver.
    2. Confirme se Simulation Model 1 - Study 2 - Static Stress está selecionado e clique em Solve para executar a análise.

      Observação: Esse modelo pode levar vários minutos para ser resolvido. A solução deve ser executada repetidamente. O solucionador precisa determinar em que pontos ao longo das faces de contato o modelo está sendo tocado e onde está se separando.
    3. Quando a análise for concluída, clique em Fechar para fechar a caixa de diálogo Status do trabalho e visualizar os resultados.

Resumo da atividade 5

Nesta atividade, você
