Atividade 3: alongue os percursos e execute novamente a análise

Nesta atividade, como os pinos de garfo de ajuste precisam definitivamente ser estendidos para diminuir sua frequência de vibração, você aumenta o comprimento em 5 mm no modelo de produção. As alterações feitas no modelo de simulação não afetam o modelo de produção, portanto, é necessário alterar os espaços de trabalho. Para fazer isso, você

Alterne para o espaço de trabalho Projeto
Utilize o comando Pressionar Puxar para aumentar o comprimento dos percursos do modelo de produção em 5 mm
Verificar a frequência natural do garfo de ajuste modificado para o modo de vibração fundamental

frequência antes e após ajuste

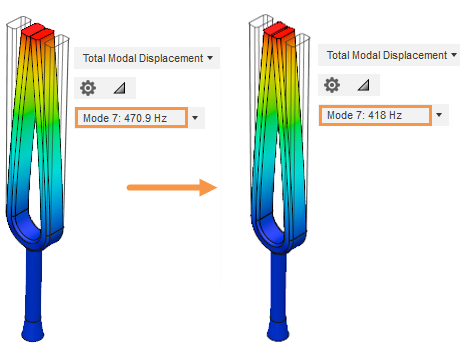

Frequência de vibração do garfo de ajuste original (esquerda) e Frequência de vibração do garfo de ajuste modificado (direita).

Pré-requisitos

A atividade 2 foi concluída.

Passos

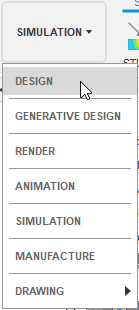

Acesse o espaço de trabalho Projeto no menu suspenso Alterar espaço de trabalho** na extremidade esquerda da barra de ferramentas.
Aumente o comprimento dos pinos do garfo de ajuste em 5 mm.
1. Clique na face final de um dos pinos para selecioná-lo.
2. Mantenha pressionada a tecla Ctrl e clique na face final do outro pino para selecioná-lo também.
3. Clique com o botão direito do mouse na tela de modelagem e selecione Pressione Puxar no menu de indicadores.

  Uma seta aparece no modelo e um campo de entrada numérica aparece na tela do modelo. A seta deve estar apontando para fora. Uma distância positiva estende os pinos e uma distância negativa os encurta).
4. Digite 5 mm no campo de entrada numérica e pressione Enter para aceitar o comando e fechar a caixa de diálogo.
Confirme se os percursos de ajuste de garfo têm agora 75 mm de comprimento e salve o estudo.
1. Clique no (Espaço de trabalho de projeto > guia Sólido > painel Inspecionar > Medir) para abrir o diálogo Medir.
2. Clique em uma das arestas longas de um dos pinos e verifique seu comprimento.

  No diálogo Medir, o Comprimento na Seleção 1 deve ser igual a 75.00 mm. A linha de centro da dobra na bifurcação de ajuste está em Y=0. O comprimento original dos pinos da linha de centro da dobra era de 70,00 mm. Como adicionamos 5 mm ao comprimento, 75,00 mm é a medida correta.
3. No diálogo Medir, clique em Fechar.
4. Clique no Salvar na barra de ferramentas de acesso rápido para salvar o modelo modificado.
5. Insira um nome descritivo e clique em OK para salvar as alterações.

  Observação: As alterações feitas no modelo de produção base são replicadas por meio de todos os modelos de simulação existentes.
Execute novamente a simulação para o novo comprimento do garfo de ajuste.
1. Selecione Simulação no menu suspenso Alterar espaço de trabalho na extremidade esquerda da barra de ferramentas.

  Observe que você tem avisos indicando que os resultados existentes não refletem mais as configurações do modelo, porque os pinos de garfo de ajuste agora têm 75 mm de comprimento.
2. Clique no (Espaço de trabalho de simulação > guia Setup > painel Resolver > Resolver) para abrir o diálogo Resolver.
3. Clique em Resolver.
Confirme se a frequência natural do garfo de ajuste modificado para o modo de vibração fundamental é de 418 Hz.
1. Na lista suspensa Modo ao lado da legenda de plotagem, selecione Modo 7.
2. Na lista suspensa Modo ao lado da legenda de plotagem, observe a frequência ao lado de Modo 7.

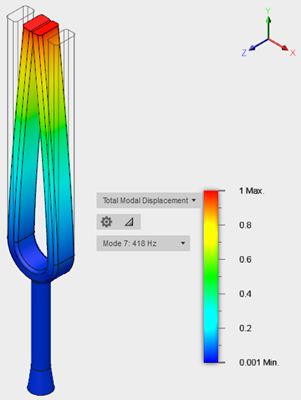

  A frequência para este modo é 418 HZ, que é exatamente a frequência que estávamos alvejando.
3. Clique no (Espaço de trabalho de simulação > guia Resultados > painel Resultados de Acabamento > Resultados de Acabamento) para retornar à guia Setup.

Resumo da atividade 3

Nesta atividade, você estendeu os percursos de garfo de ajuste no modelo de produção para diminuir sua frequência de vibração. Para estender os pinos, você

Alternada para o espaço de trabalho Projeto
Aumento de percursos do modelo de produção em 5 mm
Confirmado que a frequência natural para a bifurcação de ajuste modificada é de 418 Hz
