Atividade 3: Aplicar restrições

Nesta atividade, você

O modelo de simetria 1/8º permite uma restrição fácil e adequada, porque não há translação na direção normal a um plano de simetria quando a geometria, as cargas e as restrições são simétricas. As faces ao longo do plano YZ são restringidas ao longo do eixo X, as faces do plano XZ ao longo do eixo Y e as faces do plano XY ao longo do eixo Z. A aplicação destas restrições parciais nas faces do plano de simetria restringe totalmente o movimento do corpo livre do modelo sem impedir a expansão térmica esperada.

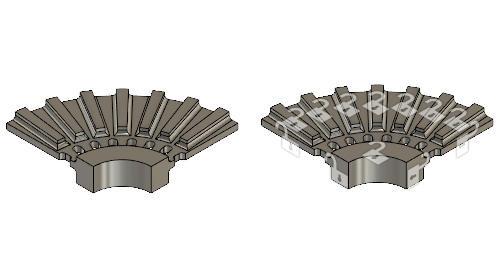

rotor de freio com e sem restrições

Rebite rotor sem restrições (esquerda) e com restrições aplicadas (direita).

Pré-requisitos

Passos

  1. Restrinja as duas faces no plano YZ do rotor do freio, usando o modo de seleção Selecionar prioridade de face Selecionar prioridade de face.

    Dica: Quando uma caixa de diálogo de carga ou restrição é aberta, não é necessário manter pressionada a tecla Ctrl para selecionar várias entidades. O comportamento do mouse neste caso é alternar o estado de seleção de qualquer entidade clicada (ou qualquer entidade afetada por um retângulo de seleção). Basta clicar em cada face que você deseja selecionar.

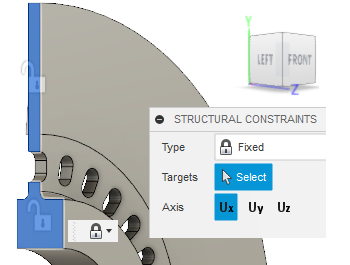

    restrição ux

    1. Clique no ícone selecionar prioridade de face (espaço de trabalho Simulação > guia Setup > painel Selecionar > Prioridade de Seleção > Selecionar Prioridade de Face) para ativar o comando Selecionar Prioridade de Face.

      No painel Selecionar, uma marca de seleção preta no comando indica qual prioridade de seleção está ativa (Face ou Corpo).
    2. Selecione ícone de restrições estruturais (espaço de trabalho Simulação > guia Configuração > painel Restrições > Restrições estruturais) para abrir a caixa de diálogo Restrições estruturais.
    3. Assegure-se de que o Tipo esteja definido como Fixo.
    4. Clique em Uy e Uz para desativar esses eixos. Somente Ux está ativo.
    5. Gire o modelo e selecione as duas faces no plano YZ do rotor do freio.
    6. Clique OK para aceitar o comando e fechar o diálogo.
  2. Repita os passos de b a f, mas desta vez restrinja somente a direção Uy para as duas faces no plano XZ:

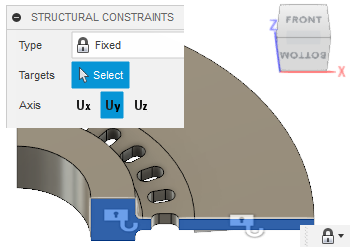

    restrição uy

  3. Selecione por janela as oito faces no plano XY e restrinja-as na direção Uz.

    Dica: Ao usar um retângulo de seleção, clique e arraste da esquerda para a direita para selecionar somente os itens totalmente contidos dentro do retângulo. Clique e arraste da direita para a esquerda para selecionar todas as entidades que o retângulo toca (corta), bem como todas as que estão totalmente contidas dentro do retângulo.

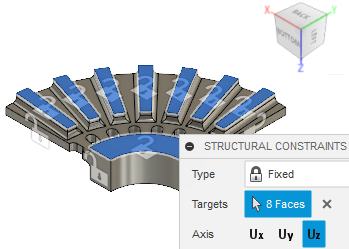

    uz constraint

    Nota: Use a vista ESQUERDA, DIREITA, SUPERIOR ou INFERIOR para selecionar as faces do plano XY em uma operação (restrição Z) com um único retângulo.

    1. Gire o modelo conforme mostrado na imagem e selecione uma das oito faces.
    2. Selecione ícone de restrições estruturais (espaço de trabalho Simulação > guia Configuração > painel Restrições > Restrições estruturais) para abrir a caixa de diálogo Restrições estruturais.
    3. Assegure-se de que o Tipo esteja definido como Fixo.
    4. Clique em Ux e Uy para desativar esses eixos. Somente Uz está ativo.
    5. Clique em INFERIOR no ViewCube e, em seguida, selecione a aresta superior do rotor do freio, da esquerda para a direita.

      Observação: A primeira face selecionada não está selecionada nesta operação e precisa ser selecionada novamente.

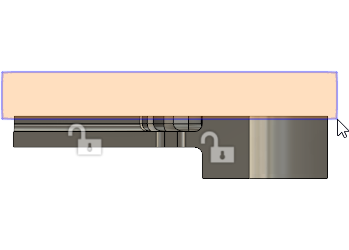

      janela selecionar faces
    6. Clique no canto do ViewCube para reorientar o modelo como mostrado na imagem e, em seguida, selecione novamente a oitava face.

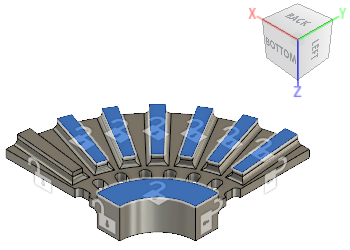

      selecionar última face
    7. Clique em OK para aceitar o comando e fechar a caixa de diálogo Restrições estruturais.

Resumo da atividade 3

Nesta atividade, você
