Atividade 1: Criar um novo estudo de simulação de eventos dinâmicos

Nesta atividade, você cria um novo estudo, Estudo 1 - Simulação de eventos, para determinar as tensões vividas pelos dois corpos plásticos à medida que eles se conectam. Para configurar o estudo:

• Salvar o modelo do tutorial em uma pasta pessoal
• Definir a duração do evento
• Definir o número de resultados salvar intervalos
• Definir o tamanho da malha
• Selecione o sistema de unidades desejado

Pré-requisitos

• Fusion é iniciado.
• Localização do arquivo de dados: Amostras > Treinamento básico > 11-Simulação > SnapFit.

Passos

1. Abra o modelo de forma inicial, SnapFit na direção Z acima, na pasta Basic Training no painel de dados.

   1. Se o Painel de dados não estiver exibido no momento, clique no Mostrar painel de dados na parte superior da tela.

   2. O nível superior (vista inicial) do Painel de dados é dividido em duas subseções: TODOS OS PROJETOS e AMOSTRAS. Role para baixo até alcançar AMOSTRAS.

   3. Clique duas vezes na pasta Basic Training para abri-la.

   4. Clique duas vezes na pasta 11 - Simulação para abri-la.

   5. Clique duas vezes no modelo SnapFit para abri-lo na tela.

      Nota: O modelo de amostra é somente leitura, portanto, você deve salvar uma cópia dele em um projeto pessoal

2. Identifique um projeto pessoal no qual salvar o modelo.

   1. Clique no ícone (Arquivo > Salvar como).
   2. Insira um nome, como SnapFit, no campo Nome.
   3. Expanda o botão de seta ao lado do campo Localização.
   4. Localize e clique em um projeto existente ou clique em Novo projeto para iniciar um novo projeto.

3. Identifique ou crie uma pasta na qual salvar o modelo.

   1. Clique duas vezes em uma pasta no projeto para selecioná-la ou crie uma nova pasta.
   2. Para criar uma nova pasta, clique em Nova pasta.
   3. Digite um nome, como SnapFit para a pasta.
   4. Pressione Enter.
   5. Clique duas vezes na pasta para torná-la o local de salvamento do arquivo atual.
   6. Clique em Salvar.

4. Selecione Simulação de evento como o novo estudo de simulação.

   1. Clique no menu suspenso Alterar área de trabalho na extremidade superior esquerda da barra de ferramentas e selecione Simulação.



   2. Na caixa de diálogo Novos estudos, selecione Simulação de evento.

5. Defina a Duração do evento como 0,006 s.

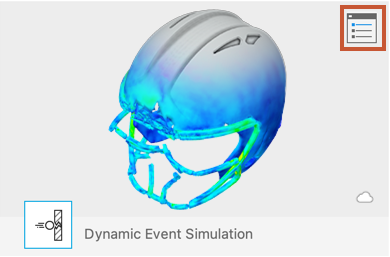

   1. No canto superior direito da imagem em miniatura grande, clique no Configurações para acessar a caixa de diálogo Configurações.



      As configurações Gerais aparecem inicialmente.

   2. Na caixa de diálogo Configurações, digite 0,006 s no campo Duração total do evento.

6. Altere o Número de resultados Salvar intervalos para 12.

   1. Na caixa de diálogo Configurações, digite 12 como Número de resultados Salvar intervalos.

      Nota: O solucionador gera saída da condição inicial e doze incrementos de cálculo para a simulação de eventos.

7. Defina o tamanho da malha como 3 mm.

   1. No diálogo Configurações, selecione Malha no quadro esquerdo do diálogo para exibir as configurações de malha.
   2. Clique em Tamanho absoluto e digite 3 mm no campo de entrada.
   3. Clique em Voltar para aplicar as alterações.
   4. Na caixa de diálogo Novo estudo, clique em Criar estudo para criar o estudo e fechar a caixa de diálogo.

8. Altere o sistema de unidades para Métrico (SI).

   1. No navegador à esquerda da tela, passe o mouse sobre o Unidades e clique no Editar.
   2. Na caixa de diálogo Configurações de unidades, selecione Métrico (SI) na lista suspensa Conjunto de unidades padrão**.
   3. Clique OK para aceitar a alteração e fechar o diálogo.

Resumo da atividade 1

Nesta atividade, você alternou para o espaço de trabalho Simulação para criar um estudo de Simulação de evento e, em seguida, definiu seus parâmetros. Você

• Salvou o modelo do tutorial em uma pasta pessoal
• Definir a duração do evento
• Definido o número de resultados a intervalos de salvamento
• Definido o tamanho da malha
• Selecionou o sistema de unidades desejado
