Tutorial: Tensões em um conector SnapFit

Este tutorial utiliza uma análise de Simulação dinâmica de eventos para examinar as tensões sentidas quando um corpo plástico móvel é empurrado para uma tensão fixa até que eles se encaixem. Não estamos preocupados com as tensões no corpo estacionário, portanto, vamos defini-lo como rígido para melhorar o tempo de solução.

Neste tutorial, você

• Criar um novo estudo de simulação de eventos dinâmicos e definir seus parâmetros
• Definir um corpo rígido e alterar os materiais do modelo
• Aplicar restrições aos corpos fêmea e macho
• Aplicar uma carga, criar pares de contato e refinar a malha
• Execute a análise e reveja os resultados.

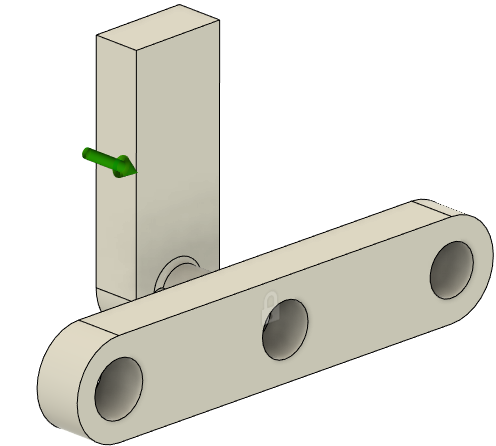

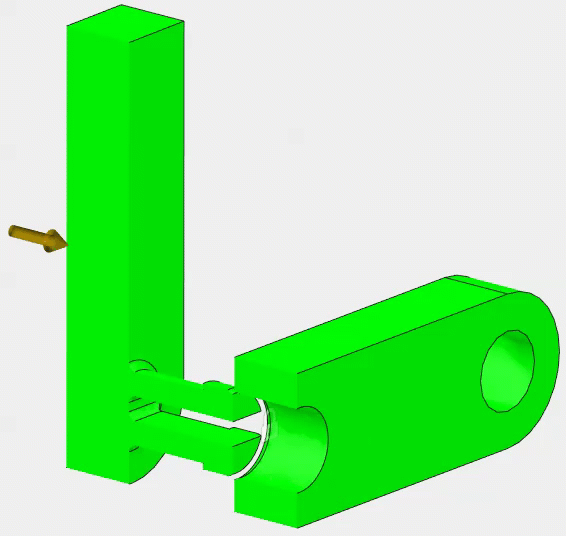

Modelo de ajuste de evento antes da análise de simulação de evento	Modelo de ajuste de snap mostrando tensão e compressão nos dedos de trava quando eles são inseridos na peça.

Pré-requisitos

• Para concluir este tutorial, sua conta da Autodesk precisa de tokens suficientes para executar a análise ou de uma assinatura ativa do Fusion Simulation Extension.
