Atividade 1: Configurar uma nova análise de Flambagem Estrutural

Nesta atividade, você cria um novo estudo, Estudo 1 - Flambagem estrutural, e seleciona um material para determinar se ele é forte o suficiente para resistir à flambagem sob carga. A forma deslocada da flambagem é baseada nos modos de vibração. Para configurar o estudo, você

• Defina o número de modos de vibração como 3

• Selecione o sistema de unidades desejado

• Alterar o material do modelo para plástico

  Por padrão, o material do estudo de simulação é o mesmo que o material definido no espaço de trabalho Projeto.

Nota: As unidades de simulação são independentes das unidades especificadas no espaço de trabalho Projeto.

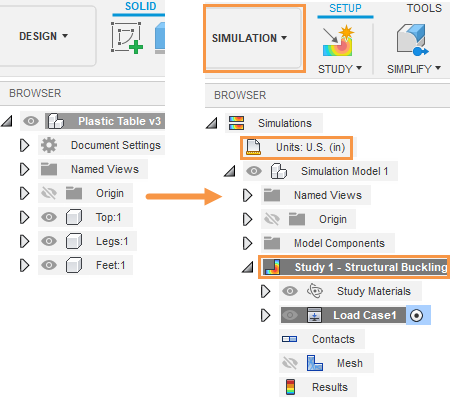

Navegador quando o modelo é importado pela primeira vez (esquerda). Navegador após criar um novo estudo de deformação estrutural (direita).

Pré-requisitos

• Fusion é iniciado.
• Localização do arquivo de dados: Amostras > Treinamento básico > 11-Simulação > Tabela de plástico.

Passos

1. Abra o modelo de forma inicial, Plastic Table, na direção Z acima na pasta Basic Training no Data Panel.

   1. Se o Painel de dados não estiver exibido no momento, clique no Mostrar painel de dados na parte superior da tela.
   2. O nível superior (vista inicial) do Painel de dados é dividido em duas subseções: TODOS OS PROJETOS e AMOSTRAS. Role para baixo até alcançar AMOSTRAS.
   3. Clique duas vezes na pasta Basic Training para abri-la.
   4. Clique duas vezes na pasta 11 - Simulação para abri-la.
   5. Clique duas vezes no modelo da Plastic Table para abri-lo na tela.

   Nota: O modelo de amostra é somente leitura, portanto, você deve salvar uma cópia dele em um projeto pessoal.

2. Identifique um projeto pessoal no qual salvar os modelos de forma inicial.

   1. Clique no ícone Arquivo > Salvar como.
   2. Insira um nome, como Tabela de plástico, no campo Nome.
   3. Expanda o botão de seta ao lado do campo Localização.
   4. Localize e clique em um projeto existente ou clique em Novo projeto para iniciar um novo projeto.

3. Identifique ou crie uma pasta na qual salvar os modelos de forma inicial.

   1. Clique duas vezes em uma pasta no projeto para selecioná-la ou crie uma nova pasta.
   2. Para criar uma nova pasta, clique em Nova pasta.
   3. Digite um nome, como Plastic Table para a pasta.
   4. Pressione Enter.
   5. Clique duas vezes na pasta para torná-la o local de salvamento do arquivo atual.
   6. Clique em Salvar.

4. Crie um novo estudo de simulação de Flambagem estrutural**.

   1. Clique no menu suspenso Alterar área de trabalho na extremidade superior esquerda da barra de ferramentas e selecione Simulação.


   2. Na caixa de diálogo Novos estudos, selecione Deformação estrutural.

5. Confirme se o Número de modos é 3. O padrão de 3 é normalmente suficiente.

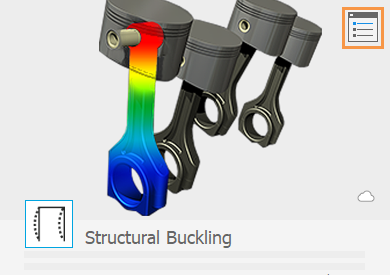

   1. No canto superior direito da imagem em miniatura grande, clique no ícone de Configurações para acessar a caixa de diálogo Configurações.



      As configurações Gerais aparecem inicialmente.
   2. Nas configurações Gerais, confirme se o Número de modos está definido como 3.
   3. Clique em Voltar para retornar ao diálogo Novo Estudo.
   4. Na caixa de diálogo Novo estudo, clique em Criar estudo para criar o estudo e fechar a caixa de diálogo.

6. Altere o sistema de unidades padrão para *U.S. (pol) *.

   1. No navegador, passe o cursor do mouse sobre o Unidades: personalizadas e, a seguir, clique no Editar.
   2. Na caixa de diálogo Configurações de unidades, selecione EUA (pol) na lista suspensa Conjunto de unidades padrão.
   3. Clique OK para aceitar a alteração e fechar o diálogo.

7. Altere o material da mesa de plástico para Plástico.

   Nota: Os materiais definidos em outro espaço de trabalho em Fusion são aplicados automaticamente ao espaço de trabalho Simulação. Para uma análise de Flambagem estrutural, os materiais precisam ter propriedades lineares.

   1. Clique no (espaço de trabalho Simulação > guia Configuração > painel Materiais > Materiais de estudo) para abrir a caixa de diálogo Materiais de estudo.
   2. Na caixa de diálogo Materiais de estudo, clique em Selecionar tudo no canto inferior esquerdo para selecionar todos os componentes.
   3. Altere os Materiais de estudo para um dos menus suspensos para Plástico.
   4. Clique em OK para fechar o diálogo Materiais de estudo.

Resumo da atividade 1

Nesta atividade, você criou um estudo de simulação Flambagem estrutural** para determinar se o plástico é forte o suficiente para resistir à flambagem sob uma carga aplicada. Para definir os parâmetros de estudo

• Defina o número de modos de vibração como 3
• Selecionou o sistema de unidades desejado
• O material do modelo foi alterado para plástico.
