Atividade 2: aplicar restrições e cargas

Nesta atividade, você assume que o piso é rígido e mandril. As pernas podem deslizar no piso, mas são mantidas na direção Y. Para evitar que a mesa se mova infinitamente, você trava a parte inferior de uma das pernas. O ponto único que está sendo bloqueado permite que as outras pernas se convertam, impedindo que a mesa se mova infinitamente através do piso. Para concluir a configuração do estudo, você

Aplicar uma restrição diferente à parte inferior de cada um dos quatro lados
Aplicar uma carga no topo da tabela
Utilize o gerador de contatos automático para criar contatos fixados.

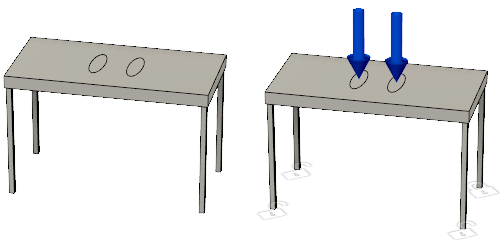

Tabela de plástico sem restrições ou cargas (esquerda) e tabela de plástico com restrições e cargas (direita).

Pré-requisitos

A atividade 1 foi concluída.

Passos

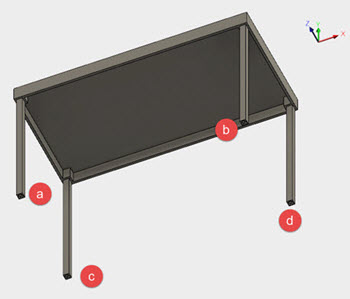

Restrinja as pernas da seguinte maneira:

- Fixo em Uy.

- Fixada em Ux e Uy.

- Fixo em Uy e Uz.

- Fixada em todas as direções Ux, Uy e Uz.
1. Clique no (espaço de trabalho Simulação > guia Configuração > painel Restrições > Restrições estruturais) para abrir a caixa de diálogo Restrições estruturais.
2. Clique na face Inferior do ViewCube ou gire o modelo para que os pés na parte inferior das pernas fiquem visíveis.
3. Selecione o ponto na parte inferior da perna (a) que deve entrar em contato com o piso. Observe que um bloqueio aparece nesse ponto.
4. No diálogo Restrições Estruturais, clique no eixo Ux e no eixo Uz para desfazer a seleção.

  Observação: Isso deixa Uy como o único eixo restringido na perna (a).
5. Clique OK para aceitar a restrição e fechar o diálogo.
6. Repita as etapas para as pernas da tabela b, c e d, usando as restrições listadas acima.

  Observação: Os cadeados desbloqueados são mostrados em três vértices, indicando que eles estão apenas parcialmente restringidos e podem se mover ao longo do piso.
Aplique uma carga de 200 lbforça na parte superior da tabela, para verificar se ela pode suportar uma pessoa de 200 lb.

Nota: Para executar uma análise de flambagem estrutural, é necessário compactar uma carga em um elemento.
1. Rotacione o modelo para visualizar o topo da tabela selecionando o Topo do cubo ou utilizando o mouse.
2. Clique no (espaço de trabalho Simulação > guia Configuração > painel Cargas > Cargas estruturais) para abrir a caixa de diálogo Cargas estruturais.
3. Utilize o menu suspenso para assegurar que o Tipo esteja definido como Força.

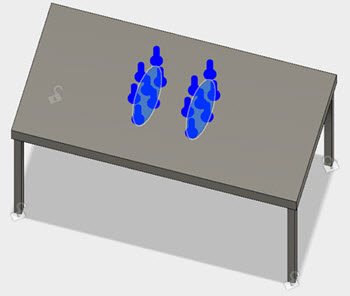

4. Selecione as duas pegadas no topo da tabela.
5. Verifique se as setas de vetor indicam que a força comprime a tabela.
6. Na caixa de diálogo Cargas estruturais, insira 200 para a Magnitude.
7. Clique OK para aceitar a alteração e fechar o diálogo.
Dica: para localizar facilmente a força necessária para causar a flambagem, use um valor de 1 para a magnitude. O Fator de carga de flambagem é então a Força de flambagem crítica.
Defina os contatos entre os corpos que compõem o modelo.

Nota: As pernas coincidem com a tabela, portanto, é possível usar o gerador de contatos automático para criar contatos fixados.
1. Clique no (espaço de trabalho Simulação > guia Configuração > painel Contatos > Contatos Automáticos) para abrir o diálogo Contatos Automáticos.

  As peças são todas coincidentes, portanto, a tolerância padrão, 0,004 pol, é aceitável.
2. Na caixa de diálogo Contatos automáticos, clique em Gerar para gerar os contatos.
