Atividade 1: Configurar uma nova análise térmica

Nesta atividade, você cria o Estudo 1 - Térmico no qual

Definir o tamanho da malha
Selecione o sistema de unidades desejado
Altere o material do modelo. Por padrão, o material do estudo de simulação é o mesmo que o material definido no espaço de trabalho Projeto.

Nota: O objetivo final de uma simulação é ter resultados que sejam independentes de malha. Um fluxo de trabalho típico pode incluir a realização de um estudo de dependência de malha, alterando a malha para ver o efeito nos resultados. Para este tutorial, é utilizada uma malha relativamente grossa para reduzir o tempo de cálculo.

Nota: As unidades de simulação são independentes das unidades especificadas no espaço de trabalho Projeto.

Configuração de análise térmica

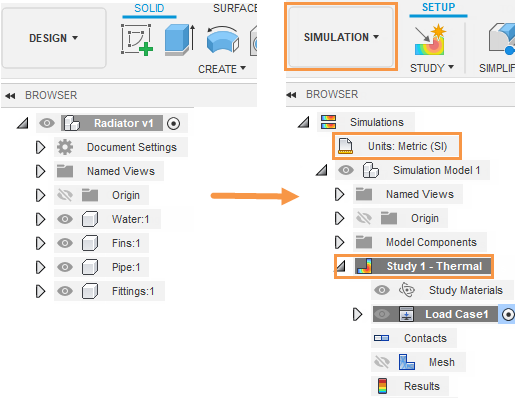

Navegador quando o modelo é importado pela primeira vez (esquerda). Navegador após criar um novo estudo térmico (direita).

Pré-requisitos

Fusion é iniciado.
Localização do arquivo de dados: Amostras > Treinamento básico > 11-Simulação > Radiador.

Passos

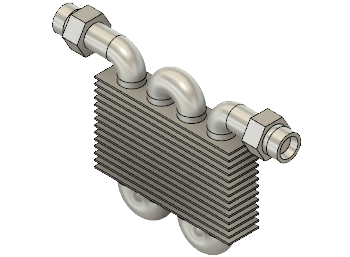

Abra o modelo de forma inicial, Radiador, na direção Z acima na pasta Treinamento básico no painel de dados.
1. Se o Painel de dados não estiver exibido no momento, clique no Mostrar painel de dados na parte superior da tela.
2. O nível superior (vista inicial) do Painel de dados é dividido em duas subseções: TODOS OS PROJETOS e AMOSTRAS. Role para baixo até alcançar AMOSTRAS.
3. Clique duas vezes na pasta Basic Training para abri-la.
4. Clique duas vezes na pasta 11 - Simulação para abri-la.
5. Clique duas vezes no modelo Radiator para abri-lo na tela.
Nota: O modelo de amostra é somente leitura, portanto, você deve salvar uma cópia dele em um projeto pessoal.
Identifique um projeto pessoal no qual salvar os modelos de forma inicial.
1. Clique no ícone Arquivo > Salvar como.
2. Insira um nome, como Radiador, no campo Nome.
3. Expanda o botão de seta ao lado do campo Localização.
4. Localize e clique em um projeto existente ou clique em Novo projeto para iniciar um novo projeto.
Identifique ou crie uma pasta na qual salvar os modelos de forma inicial.
1. Clique duas vezes em uma pasta no projeto para selecioná-la ou crie uma nova pasta.
2. Para criar uma nova pasta, clique em Nova pasta.
3. Digite um nome, como Radiador para a pasta.
4. Pressione Enter.
5. Clique duas vezes na pasta para torná-la o local de salvamento do arquivo atual.
6. Clique em Salvar.
Crie um novo estudo de simulação Térmica.
1. Clique no menu suspenso Alterar área de trabalho na extremidade superior esquerda da barra de ferramentas e selecione Simulação.
2. Na caixa de diálogo Novos estudos, selecione Térmico.
Defina o tamanho da malha como 10 mm.
1. No canto superior direito da imagem em miniatura grande, clique no ícone de Configurações para acessar a caixa de diálogo Configurações.

  As configurações Gerais aparecem inicialmente.
2. Selecione Malha no quadro esquerdo do diálogo para exibir as configurações de malha.
3. Clique em Tamanho absoluto e digite 10 mm no campo de entrada.
4. Clique em Voltar para aplicar as alterações.
5. Na caixa de diálogo Novo estudo, clique em Criar estudo para criar o estudo e fechar a caixa de diálogo.
Altere o sistema de unidades padrão para Métrico (SI).
1. No navegador, passe o cursor do mouse sobre o Unidades: personalizadas e, a seguir, clique no Editar.
2. Na caixa de diálogo Configurações de unidades, selecione Métrico (SI) na lista suspensa Conjunto de unidades padrão.
3. Clique OK para aceitar a alteração e fechar o diálogo.
Altere o material para o modelo do radiador para Alumínio. Os materiais precisam ter uma condutividade para executar uma análise térmica.

Nota: Os materiais definidos em outro espaço de trabalho em Fusion são aplicados automaticamente ao espaço de trabalho Simulação.
1. Clique no (espaço de trabalho Simulação > guia Configuração > painel Materiais > Materiais de estudo) para abrir a caixa de diálogo Materiais de estudo.
2. Na caixa de diálogo Materiais de estudo, clique em Selecionar tudo no canto inferior esquerdo para selecionar todos os componentes.
3. Altere os Materiais de estudo para um dos menus suspensos para Alumínio.
4. Clique em OK para fechar o diálogo Materiais de estudo.
