Tutorial: Análise térmica

Este tutorial utiliza análises Térmicas para permitir que você pratique a interpretação dos resultados.

O radiador deve fornecer calor sem causar ferimentos. Queimações podem ocorrer em menos de 1 segundo, a partir de radiadores cujas temperaturas excedam 70°C. Você simula a temperatura do projeto do radiador original para determinar se o projeto é seguro. A seguir, ajuste o tamanho das aletas do radiador, em um modelo de simulação no ambiente Simplificar, e analise o novo modelo para determinar se a temperatura agora atende os requisitos.

Neste tutorial, você

• Criar um estudo Térmico para determinar a temperatura das aletas do radiador

• Elimine a geometria que é irrelevante para a análise, para reduzir o tempo de análise

• Aplique cargas térmicas para simular o efeito de água de 75 C fluindo através das tubulações e perda de calor para o ambiente

• Crie um novo modelo de simulação com aletas estendidas para localizar um projeto que atenda aos requisitos de temperatura

• Configurar a análise no novo modelo de simulação de forma idêntica à primeira análise, para garantir uma comparação direta

• Compare e interprete os resultados dos dois estudos térmicos.

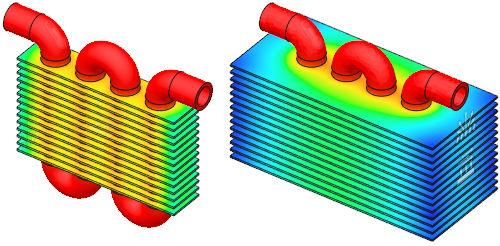

Análise térmica do modelo de radiador original (esquerda). Análise térmica do modelo de simulação com aletas estendidas (direita).
