Minha peça terá defeitos visuais? resultado
O resultado Minha peça terá defeitos visuais? torna-se disponível no final da fase Preenchimento + Empacotamento da análise e está localizado na guia Defeitos visuais dos Resultados Guiados.
Interpretação dos resultados
Na guia Defeitos visuais, a seção superior dos resultados guiados interpreta os resultados da [Linha de solda e das Marcas de afundamento e informa a probabilidade de sua peça apresentar esses defeitos visuais, com base nas condições especificadas na configuração do estudo.
Por padrão, a interpretação dos resultados é baseada em todas as faces da peça. Se você tiver selecionado faces estéticas na configuração do estudo, pode filtrar as informações somente para faces estéticas.

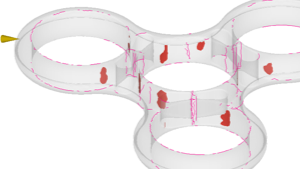

A localização desses defeitos visuais é exibida no modelo e, por padrão, ambos são exibidos. É possível ocultar um ou outro usando o ícone de
Visibilidade na seção Próximas etapas, se você deseja focar somente em um defeito de cada vez.
Acabamento de Superfície
Às vezes, quando é difícil modificar o projeto, você pode ter a flexibilidade de alterar o acabamento da superfície da peça para reduzir a aparência de marcas de afundamento e linhas de solda. O comando Acabamento de superfície mostra como os defeitos visuais podem aparecer em diferentes condições de textura de superfície e reflexibilidade, para fornecer mais alternativas a serem consideradas.
Nota: Este comando não aplica um acabamento de superfície à sua peça.
Próximas etapas
A metade inferior do painel de resultados guiados fornece opções para reduzir a aparência ou a localização das marcas de afundamento e das linhas de solda.
No molde por injeção, alterar um parâmetro pode melhorar um aspecto do processo de moldagem por injeção, como o preenchimento, mas ter um efeito adverso em outro, como deformação. Dentro dos limites das melhores práticas de moldagem por injeção, portanto, ajustar os parâmetros é, muitas vezes, um processo iterativo.
Dicas
- Se você planeja modificar seu modelo, selecione a opção Modelo de simulação para testar diferentes modificações para que você não altere seu projeto original desnecessariamente.
- Considere a possibilidade de alterar o acabamento da superfície para ocultar defeitos visuais que não afetam a integridade mecânica da peça.
