Restrição remota no espaço de trabalho Simulation

Uma Restrição remota restringe o movimento do modelo a partir de um ponto no espaço que esteja distante do modelo. É possível definir as faces alvo no modelo, os graus de liberdade a serem corrigidos e a Localização da âncora, ou o ponto no espaço, que está restringindo o movimento.

As restrições remotas são úteis ao tentar modelar ou simplificar uma montagem mais complexa. Por exemplo, você pode usar uma restrição remota para representar uma junta esférica remota sem modelar todo o projeto.

As restrições remotas são oferecidas em todos os estudos de simulação mecânica, exceto na simulação de eventos.

O efeito de fixar diferentes graus de liberdade

	(a) Se você aplicar uma restrição remota a uma extremidade de uma viga e fixar todos os seis graus de liberdade - Ux, Uy, Uz e Rx, Ry e Rz, quando você aplica uma carga à outra extremidade, ela se comporta como uma restrição fixa. A restrição remota fixa um nó (pense nele como um corpo rígido) na face com vínculos rígidos. Se o nó não deslocar nem girar, você terá uma conexão completamente rígida.

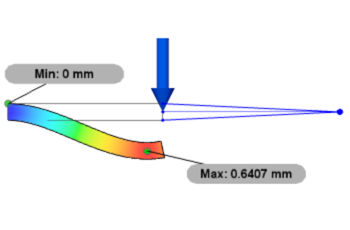

	(b) Neste exemplo, uma restrição fixa é aplicada a uma extremidade da viga. Se você aplicar uma restrição remota à outra extremidade e corrigir somente os graus de liberdade de translação: Ux, Uy e Uz, ao aplicar uma carga à face final da viga, a ponta da viga poderá deslocar E rotacionar. Observe que a face é rotacionada para que sempre aponte para a localização da restrição remota.

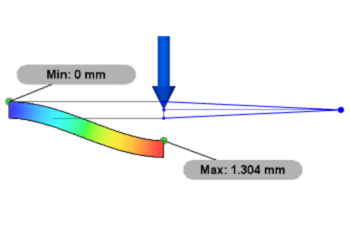

	(c) Se, em vez disso, você fixar somente os graus de liberdade de rotação: Rx, Ry e Rz e aplicar uma carga à face final da viga, a ponta deslocará consideravelmente mais do que quando somente os graus de liberdade de translação forem fixados. Observe que, neste caso, a face sempre permanece na vertical.

Figura 1: Resultado do deslocamento usando (a) uma restrição remota na qual todos os 6 graus de liberdade são fixos, (b) uma restrição remota com os graus de liberdade de translação fixos e (c) uma restrição remota com os graus de liberdade de rotação fixos.

A configuração padrão para uma restrição remota é totalmente restringida, o que é análogo à aplicação de uma restrição fixa.
