Atividade 4: Aplicar uma tradução prescrita e definir contatos

Nesta atividade, você aplica uma translação prescrita de 1,6 mm à placa superior, aplicada para baixo por 1 s, para movê-la na direção -Y. Em seguida, faça os ajustes na configuração do estudo para reduzir o tempo de análise. Para concluir a configuração do estudo, você

Definir a face na qual aplicar a translação pré-gravada
Aplicar uma translação prescrita à placa superior
Defina a curva multiplicadora que controla a translação prescrita.
Definir as configurações globais de contatos para desativar o autocontato

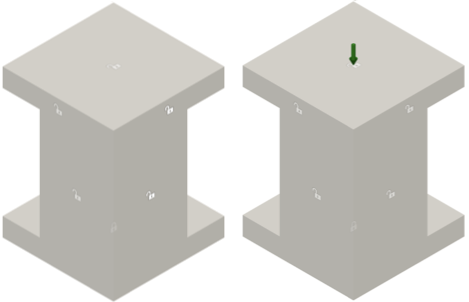

Modele antes de aplicar uma restrição de translação (esquerda) e com uma restrição de translação prescrita aplicada (direita).

Pré-requisitos

A atividade 3 foi concluída.

Passos

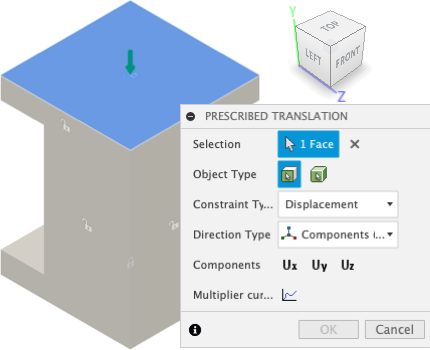

Defina a face superior da Placa superior como a localização para aplicar uma Conversão pré-configurada.

Nota: Em Fusion, as conversões prescritas são consideradas restrições em vez de cargas, pois elas controlam a posição de um objeto. Esta tradução junta as peças.
1. Clique no ** (Espaço de trabalho de simulação > guia Configuração > painel Restrições > Conversão Prescrita)** para abrir o diálogo Conversão Prescrita.
2. Confirme se o Tipo de objeto está definido como Faces.
3. Assegure-se de que o Tipo de restrição esteja definido como Deslocamento.
4. Clique na face superior da Placa superior para identificá-la como a Seleção.

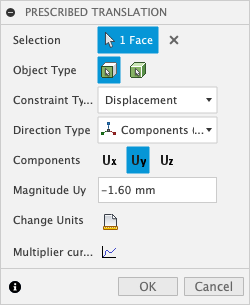

Aplique uma Conversão Prescrita de 1,6 mm na direção -Y à face superior da Placa superior.
1. Confirme se o Tipo de direção está definido como Componentes (x, y, z).
2. Clique no Componente Uy para selecioná-lo.
3. Insira um valor de -1.60 mm no campo Uy de magnitude.

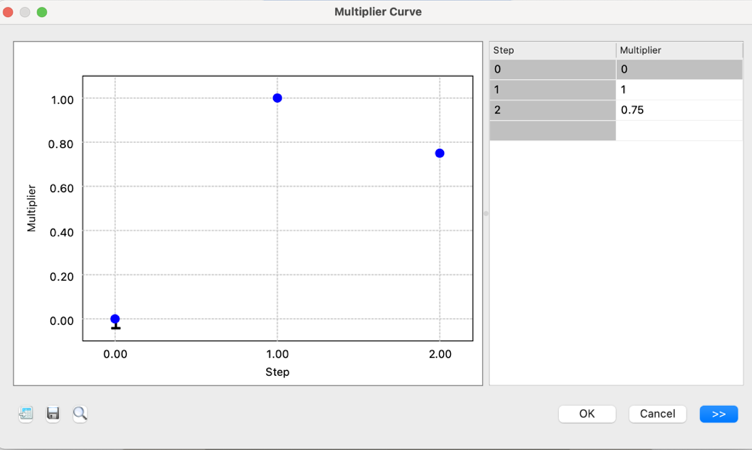

Defina a Curva multiplicadora que controla a translação prescrita usando os valores mostrados na imagem abaixo:
1. No diálogo Conversão Prescrita, clique no Curva multiplicadora.
2. Insira 1 na coluna Multiplicador associada ao Passo 1 e 0.75 na coluna Multiplicador na linha abaixo. O passo é incrementado automaticamente.

  Nota: esta curva aplica o deslocamento de 1,6 mm completo sobre a primeira etapa e, em seguida, volta sobre a segunda etapa para 1,2 mm. Você definiu 10 intervalos de resultados por etapa no início; com 2 etapas, isso fornece 20 etapas de resultados.
3. Clique OK para aceitar a curva.
Clique em OK para aplicar a translação recomendada e fechar a caixa de diálogo.
Detecte automaticamente pares de contato corpo a corpo.

Em estudos de simulação de evento, os pares de contato são definidos entre corpos, não entre pontos individuais, arestas ou faces, e são detectados automaticamente. O autocontato, onde uma peça pode deformar-se e entrar em contato com uma área diferente de si mesma, é suportado.
1. Clique no ** (espaço de trabalho Simulação > guia Configuração > painel Contatos > Contatos Globais)** para abrir a caixa de diálogo Contatos Globais.
2. Confirme se Contato de separação global está ativado e se Contato vinculado por proximidade está desativado.

  Nota: A interação de contato de separação ocorre sempre que as duas peças se tocam durante a simulação. As peças podem deslizar umas ao lado das outras e se separar umas das outras livremente, mas não podem penetrar umas nas outras.
3. Expanda Configurações avançadas e confirme se Permitir autocontato está selecionado.
4. Clique em Gerar para criar os pares de contato e fechar o diálogo.
Suprimir contatos automáticos.

Para este exercício, como não esperamos ter contato próprio, podemos desativá-lo para encurtar o tempo de solução.

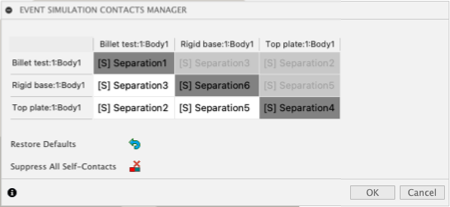

1. Clique no ** (espaço de trabalho Simulação > guia Configuração > painel Contatos > Gerenciar Contatos)** para abrir a caixa de diálogo Gerenciador de Contatos de Simulação de Eventos.

  Nota: há três corpos neste modelo, portanto, a matriz é 3x3. Como as relações são simétricas, as células na metade superior da matriz não podem ser selecionadas.

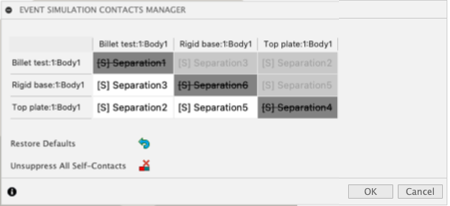

2. Clique no Suprimir TODOS os contatos automáticos

  Observe que uma linha é desenhada através de cada um dos contatos diagonais que representam o contato automático.
3. Clique em cada uma das três células restantes para realçar na tela os corpos que cada contato representa.
4. Clique em OK para fechar a caixa de diálogo Gerenciador de contatos de simulação de evento e suprimir os pares de contatos selecionados.

Resumo da atividade 4

Nesta atividade, você

Definido a face na qual aplicar a translação pré-gravada
Aplicada uma translação prescrita à placa superior
Definido a curva multiplicadora que controla a translação prescrita
Definido as configurações globais de contatos para desativar o autocontato.
