Atividade 2: tornar o corpo estacionário rígido e selecionar um material

Nesta atividade, você define a placa base estacionária como um Corpo rígido e seleciona um material diferente para a análise. Não estamos preocupados com as tensões na base. As tensões críticas estão nos dedos de trava da peça macho. As peças rígidas podem ser convertidas ou giradas, mas não podem ser deformadas, e não são calculadas tensões ou tensões para elas.

Nesta atividade, você

• Definir um Corpo rígido para reduzir o tempo de solução da simulação

• Altere o material do modelo de Simulação para um aço para as placas e cobre para o billet.

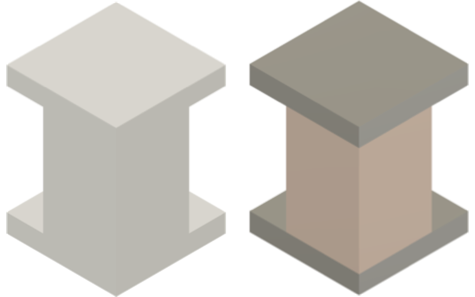

  Modele antes de aplicar os materiais (esquerda) e com materiais aplicados (direita).

Pré-requisitos

• A atividade 1 foi concluída.

Passos

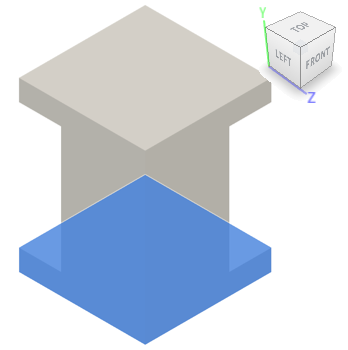

1. Defina a placa base estacionária como um Corpo rígido.

   1. Clique no ** (espaço de trabalho Simulação > guia Configuração > painel Corpos rígidos > Corpos rígidos)** para abrir a caixa de diálogo Corpos rígidos.

   2. Clique na placa Base rígida para selecioná-la como Alvo.



   3. Clique OK para aceitar a seleção e fechar o diálogo Corpos Rígidos.

2. Selecione Cobre - Liga de alta resistência como o material para o billet de cobre no modelo de simulação.

   1. Clique no ** (espaço de trabalho Simulação > guia Configuração > painel Materiais > Materiais de estudo)** para abrir a caixa de diálogo Materiais de estudo.
   2. Confirme se a FusionBiblioteca de materiais não linear está selecionada como a Biblioteca de materiais.
   3. Clique na coluna Materiais do estudo da primeira linha para selecionar o billet.
   4. Na coluna Materiais de estudo, clique em e, a seguir, selecione Liga de cobre - alta resistência na lista de materiais.

3. Selecione Aço - Alta resistência estrutural como o material para as duas placas no modelo de simulação.

   1. Clique na coluna Materiais do estudo da segunda linha para selecionar a placa base estacionária.
   2. Mantendo pressionada a tecla Shift, clique na terceira linha para selecionar a placa superior também.
   3. Na coluna Materiais de estudo, clique em e, a seguir, selecione Aço - Alta resistência estrutural na lista de materiais. Observe que o material na outra linha não é alterado. Todas as linhas selecionadas são atualizadas ao clicar em OK
   4. Clique em OK para aceitar a seleção e aplicá-la às duas linhas selecionadas.

Resumo da atividade 2

Nesta atividade, você

• Definido a placa base estacionária como um Corpo rígido para reduzir o tempo de solução da simulação
• O material do modelo de Simulação foi alterado para Cobre para o billet e Aço para as duas placas.
