Atividade 2: Restaure o dissipador de calor no regulador principal e solucione

Nesta atividade, você usa um dissipador de calor no regulador B para ver se o dissipador de calor pode reduzir a temperatura do componente para abaixo do seu limite de temperatura máxima de 130 C. O dissipador de calor já está modelado, mas foi removido.

Você

• Clonar o modelo original de Simulação e sua configuração de estudo
• Suprimir a remoção do dissipador de calor no regulador B no modelo de Simulação clonado
• Aplicar a idealização do componente ao dissipador de calor
• Altere o material do dissipador de calor para Alumínio 6061
• Resolva o estudo.

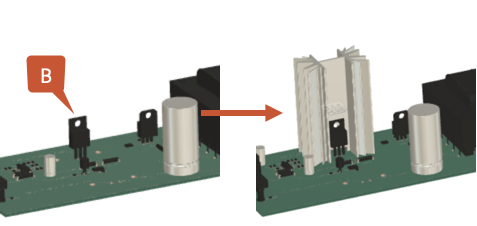

Placa eletrônica sem dissipador de calor (esquerda) e com um dissipador de calor no regulador B (direita).

Pré-requisitos

• A atividade 1 foi concluída.

Passos

1. Crie um clone do modelo de simulação original e sua configuração de estudo associada, e nomeie-o como Um dissipador de calor, para que você possa modificar o modelo clonado sem sobrescrever os resultados do modelo de simulação original.

   1. Na barra de ferramentas Setup, selecione (Simplificar > Simplificar) para acessar o ambiente Simplificar.

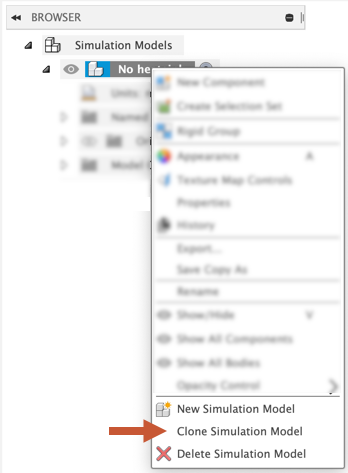

   2. No ambiente Simplificar, no navegador, clique com o botão direito do mouse no modelo de simulação Sem dissipador de calor para abrir o menu de contexto.

   3. No menu de contexto, role para baixo e selecione Clonar Modelo de Simulação para abrir o diálogo Clonar Modelo de Simulação.



   4. Na caixa de diálogo Clonar modelo de simulação, assegure-se de que Estudo 1 - Resfriamento de componentes eletrônicos esteja selecionado, e então clique em OK para criar o clone.

   5. No navegador, clique duas vezes no modelo de Simulação clonado para entrar no modo de edição e renomeie-o como Um dissipador de calor.



2. Restaure o dissipador de calor associado ao regulador B.

   1. Na linha de tempo Simplificar na parte inferior da tela, clique com o botão direito do mouse na última modificação para abrir o menu de contexto.

   2. No menu de contexto, role para baixo e selecione Suprimir operações para restabelecer o dissipador de calor do regulador B.



   3. Na barra de ferramentas Simplificar, clique no (Concluir simplificação > Concluir simplificação) para retornar à guia Setup.

3. Aplique a idealização do componente ao dissipador de calor para reduzir o tempo de análise e, ao mesmo tempo, manter a precisão da solução.

   1. Na barra de ferramentas Setup, selecione o (Resfriamento > Pia de calor) para abrir o diálogo Pia de calor.
   2. Na tela, selecione o dissipador de calor e confirme se ele está realçado em azul na tela e 1 corpo é exibido na caixa de diálogo Dissipador de calor.
   3. No diálogo Pia de calor, clique OK para aceitar a alteração e fechar o diálogo.

4. Altere o material do dissipador de calor para Alumínio 6061.

   1. Na barra de ferramentas Setup, selecione o (Materials > Study Materials) para abrir o diálogo Study Materials.
   2. Na tela, selecione o dissipador de calor e confirme se ele está realçado em azul na tela e a linha do dissipador de calor na caixa de diálogo Materiais do estudo está realçada em cinza.
   3. Na caixa de diálogo Materiais de estudo, na coluna Material de estudo, clique na linha do dissipador de calor realçada duas vezes para abrir a lista de materiais, e então selecione Alumínio 6061 e pressione Enter no teclado.
   4. Clique OK para aceitar a alteração e fechar o diálogo.

5. Verifique se o estudo está configurado corretamente e, em seguida, execute a análise.

   1. Na barra de ferramentas Setup, marque o (painel Resolver > Pré-verificação) e confirme se está verde com uma marca de verificação branca.

   2. Na barra de ferramentas Setup, clique no (painel Resolver > Resolver) para abrir o diálogo Resolver.

   3. Na caixa de diálogo Resolver, clique em Resolver 1 estudo para executar a análise e fechar a caixa de diálogo.

      Observação: A criação de malha e a resolução da análise podem levar vários minutos.

   4. Quando a análise for concluída, clique em Fechar para fechar a caixa de diálogo Status do trabalho.

Resumo da atividade 2

Nesta atividade, você

• Clonou o modelo original de Simulação e sua configuração de estudo
• Foi restabelecido o dissipador de calor no regulador B no modelo de Simulação clonado
• Aplicada a idealização do componente ao dissipador de calor
• Material do dissipador de calor alterado para Alumínio 6061
• Confirmado que o estudo foi configurado corretamente e depois resolvido.
