Tutorial: Resfriamento de componentes eletrônicos

Este tutorial usa uma análise de Refrigeração de componentes eletrônicos para comparar diferentes modelos de simulação, cada um com diferentes modificações, para ver como os dissipadores de calor e ventiladores podem ser usados para reduzir a temperatura dos componentes em um gabinete de fonte de alimentação.

O modelo foi criado no espaço de trabalho Eletrônicos, e os materiais atribuídos nesse espaço de trabalho são aplicados automaticamente aos componentes do modelo no espaço de trabalho Simulação. Para simplificar, o modelo já tem dois dissipadores de calor e um ventilador, que foram removidos.

Neste tutorial, você

• Criar um novo estudo de resfriamento de componentes eletrônicos e definir seus parâmetros sem dissipador de calor

• Clonar o modelo de simulação e restaurar um dissipador de calor

• Clonar o novo modelo de simulação e restaurar o segundo regulador e o dissipador de calor

• Clonar o modelo de simulação mais recente e restabelecer o ventilador, criando dois estudos para avaliar se o ar deve ser empurrado para dentro do gabinete ou extraído

• Compare os resultados.

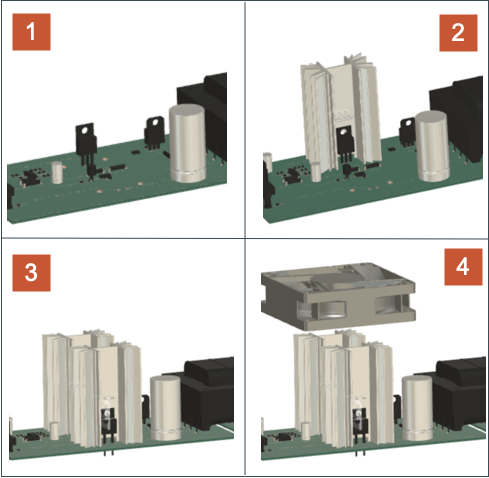

  Placa e gabinete de fonte de alimentação com 1. Nenhum dissipador de calor, 2. Um dissipador de calor, 3. Dois dissipadores de calor, 4. Dois dissipadores de calor e um ventilador.

Pré-requisitos

• Para concluir este tutorial, sua conta da Autodesk precisa de tokens suficientes para executar a análise ou de uma assinatura ativa do Fusion Simulation Extension.
