Atividade 5: comparar os resultados dos diversos estudos

Nesta atividade, você

• Comparar os resultados do ponto de injeção original e modificado
• Comparar os resultados do modelo de simulação original e modificado
• Decida quais modificações devem ser feitas para este modelo.

Pré-requisitos

A atividade 4 foi concluída.

Passos

1. Compare os dois estudos no modelo de simulação 1 e determine se a movimentação do ponto de injeção melhorou o resultado.

   1. Na guia Setup, clique no (painel Resultados > Resultados da simulação) para alternar para a guia Resultados.

   2. Na guia Resultados, clique no (painel Exibir > Resultados) para exibir o navegador de resultados padrão.

   3. Na guia Resultados, clique no (painel Comparar > Comparar) para abrir a guia Comparar.

      Observação: Por padrão, duas janelas são abertas, mas você pode selecionar até quatro janelas separadas.

   4. Na janela à esquerda, selecione o estudo 1 do modelo original. Na janela à direita, selecione o modelo 1, estudo 2 - mover inj loc e compare os resultados da Confiança de preenchimento.

      Observe que ao mover o ponto de injeção, a nervura é um pouco mais provável de ser preenchida, mas a extremidade mais distante da peça se tornou mais difícil de preencher.

   5. Alterne para o resultado da Pressão de injeção e observe que a pressão máxima caiu com o novo ponto de injeção.

   6. Alterne para o resultado de Tolerância de desvio e observe que, ao lado da diminuição da pressão de injeção, houve uma diminuição suave da deformação máxima.

   7. Alterne para o resultado de Profundidade da marca de afundamento e observe que a profundidade máxima das marcas de afundamento também diminuiu.

2. Adicione o resultado do modelo de simulação 2 à comparação e decida se tornar as espessuras da parede mais uniformes melhorou a probabilidade de preenchimento da peça.

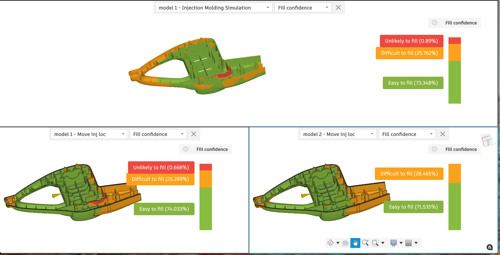

   1. Na guia Comparar, clique no (painel Layouts > Uma vista horizontal e duas vistas verticais) para adicionar uma terceira janela.



   2. Na janela superior, alterne para o modelo 1, estudo 1. Na parte inferior direita da janela, alterne para o modelo 2, mova inj loc.

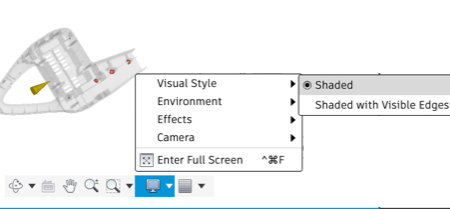

      Nota: Remova as arestas visíveis do modelo para visualizar os resultados com mais clareza.



   3. Percorra os resultados de Confiança de preenchimento, Pressão de injeção, Tolerância de desvio e Predição da qualidade e observe que a predição da qualidade é aprimorada ainda mais modificando a espessura da parede.

   Com base em uma comparação dos resultados, mover o ponto de injeção e tornar as espessuras da parede mais uniformes melhorou os resultados, tornando mais provável que a peça preencha e produza uma peça de qualidade.

   Você pode continuar a fazer modificações na configuração do estudo. Lembre-se de que, à medida que você faz alterações para melhorar um aspecto, como o padrão de preenchimento equilibrado, é possível que essas alterações possam afetar negativamente outros aspectos, como deformações, e você precisará fazer compensações entre as melhorias em uma área e seu efeito em outra área.

Resumo da atividade 5

Nesta atividade, você

• Comparados com os resultados do ponto de injeção original e modificado
• Comparados com os resultados do modelo de simulação original e modificado
• Decidiu quais modificações devem ser feitas para este modelo.
