Atividade 4: clonar o estudo, modificar a configuração e executar novamente

Nesta atividade, você

• Clonar o estudo e mover o ponto de injeção para melhorar a aparência das faces estéticas
• Clonar o modelo e o estudo secundário para tornar as espessuras de parede mais uniformes e melhorar a probabilidade de preenchimento
• Execute os novos estudos para comparar o resultado das alterações com o estudo original.

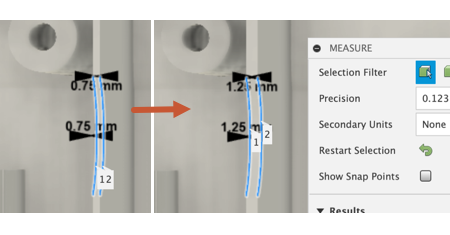

Modelo original de recorte de aresta (esquerda) e Modelo de recorte de aresta com nervura mais espessa (direita).

Pré-requisitos

• A atividade 3 foi concluída.

Passos

1. Clonar o estudo original, para que você possa comparar os resultados do novo estudo com o estudo original.

   1. Na guia Setup, no navegador, clique com o botão direito em Study 1- Injection Molding Simulation para ativar o menu de contexto.



   2. No menu de contexto, clique em Clonar estudo.

2. Renomeie o novo estudo como 'Move inj loc' para distingui-lo do estudo original.

   1. Clique duas vezes, lentamente, no novo nome do estudo para ativar a edição.
   2. Digite o novo nome.

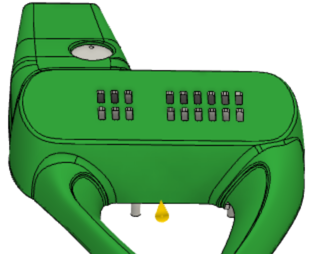

3. Mova o ponto de injeção da parte superior da face plana para uma posição central na base da face vertical da alça:

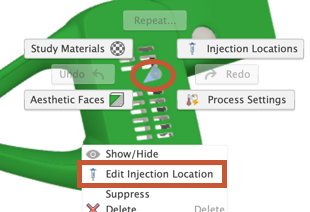

   1. Na tela, selecione o glifo do ponto de injeção e, em seguida, clique com o botão direito do mouse para ativar o menu de indicadores.

      Nota: O glifo de localização de injeção fica azul quando selecionado.



   2. No menu de indicadores, selecione Editar localização de injeção para abrir o diálogo Editar localização de injeção.

   3. Na tela, selecione o círculo azul na base do glifo de localização de injeção e arraste-o para uma posição central na base da face vertical.

   4. No diálogo Editar Posição de Injeção, clique OK para aceitar a alteração e fechar o diálogo.

4. Clonar o Modelo de simulação 1 e seu Estudo 2 - Mover inj loc, em preparação para modificar a espessura da nervura problemática.

   1. No navegador, clique com o botão direito em Modelo de simulação 1 para ativar o menu de contexto e selecione Simplificar.
   2. Na guia Simplificar sólido, no navegador, clique com o botão direito do mouse em Modelo de simulação 1 para ativar o menu de contexto e selecione Clonar modelo de simulação
   3. No diálogo Clonar Modelo de Simulação, desmarque Estudo 1 - Simulação do Modelo de Injeção, e então clique OK.
   4. Na guia Simplificar Sólido, clique no Finalizar Simplificar para retornar para a guia Setup.

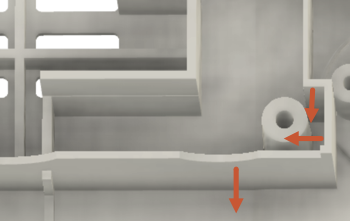

5. Aumente a espessura das três nervuras mostradas na imagem, em 0,5 mm nas direções mostradas.



   1. Na guia Simplificar sólido, clique no Pressione Puxar para abrir a caixa de diálogo Pressionar Puxar.

   2. Na tela, selecione uma das faces, confirme a direção e insira 0,5 mm como a Distância.

   3. No diálogo Offset de Face, clique OK para aceitar a alteração e fechar o diálogo.

   4. Repita o processo com as outras duas faces, aumentando sua espessura em 0,5 mm na direção mostrada pelas setas vermelhas.

   5. Na guia Simplificar Sólido, clique no Finalizar Simplificar para retornar para a guia Setup.

6. Para cada um dos dois novos estudos, verifique se eles estão configurados e prontos para serem resolvidos e, em seguida, inicie as análises.

   1. Clique no ** (Espaço de trabalho de simulação > guia Setup > painel Resolver > Pré-verificação)** para abrir o diálogo Pré-verificação.

      Observe que há um ícone de aviso amarelo que indica que, embora o estudo possa ser resolvido, algumas entradas podem não ser ideais. Nesse caso, embora tenhamos movido o ponto de injeção para longe do centro de uma face estética, ele ainda está em uma face estética, portanto o aviso. Sua localização atual não é muito visível para um consumidor, e a marca que ele deixará está em um local aceitável.

   2. Na caixa de diálogo Verificação prévia, clique em Fechar depois de ter revisado as sugestões.

   3. Clique no ** (Espaço de trabalho de simulação > guia Setup > painel Resolver > Resolver)** para abrir o diálogo Resolver.

   4. No diálogo Solucionar, desmarque ambos os novos estudos, e então clique em Solucionar 2 Estudos para executá-los e fechar o diálogo.

      *Observação: A criação de malha e a resolução da análise podem levar vários minutos.

   5. Quando as análises estiverem concluídas, clique em Fechar para fechar a caixa de diálogo Status do trabalho.

Resumo da atividade 4

Nesta atividade, você

• Clonou o estudo original e moveu o ponto de injeção
• Clonou o modelo de simulação original e o estudo secundário e tornou as espessuras da parede mais uniformes
• Realize os novos estudos.
