No visualizador, há várias opções e ferramentas que permitem visualizar e examinar um projeto em detalhe. As opções e ferramentas dependem do tipo de arquivo que você abre. Nem todas as ferramentas estão disponíveis para todos os arquivos. Por exemplo, a opção Navegação está disponível apenas para arquivos 3D.
Em geral, depois de selecionar uma ferramenta, você ainda pode continuar usando outras ferramentas. Por exemplo, depois de iniciar a navegação, é possível aproximar o zoom e efetuar a órbita. Também é possível utilizar as ferramentas Marcas de revisão e Comentários para capturar um instantâneo da vista específica de um modelo. Também é possível selecionar uma peça e rotacioná-la ou ampliá-la antes de adicionar comentários de revisão. Para restaurar o modelo para a vista padrão, clique em Início na parte superior direita.
As tabelas a seguir fornecem informações sobre o uso de cada uma das ferramentas que se encontram na parte inferior do visualizador.
Ferramentas de visualização
| Ferramenta | Como usar | Dicas |
|---|---|---|
|
Navegação
|
Ctrl + Alt + BEM (botão esquerdo do mouse) sobre o modelo para navegar. Selecione > clique sobre modelo para iniciar a navegação. Clique > arraste com o BEM para alterar o ponto de vista do modelo ao navegar. Clique em Início para finalizar a navegação e voltar para a vista padrão do modelo. |
Use Ctrl + Alt e clique para ter mais controle sobre a navegação.
|
Pan
 |
BEM + arraste para mover o projeto para outra parte do visualizador | |
Zoom
 |
Clique em uma parte do projeto e, em seguida, clique duas vezes para ampliar. Clique em uma parte do projeto e no teclado: Ctrl + seta para baixo para ampliar o zoom, Ctrl + seta para cima para diminuir o zoom. Clique em uma parte do projeto e na roda de rolagem do mouse (avançar/afastar do usuário == diminuir o zoom, para trás/em direção ao usuário == ampliar o zoom). Clique em Início para voltar para a vista padrão. |
É possível usar a opção Zoom após selecionar outras opções como Navegação, Primeira pessoa ou Medir.
Também é possível usar a opção Zoom antes de utilizar as opções como Medir. |
Primeira pessoa  |
Use a ferramenta Primeira pessoa quando quiser navegar através de um modelo como se estivesse realmente dentro do modelo.
Use as teclas de direção no teclado para navegar através do modelo.
Você também pode usar as teclas WASD e QE para mover. Use Shift + teclas de direção para mover mais rápido. Para ajustar a velocidade de navegação, use as teclas +/-. Use a tecla G para alternar o modo de arraste de orientação de vista. |
Ao usar as teclas de direção com a opção Navegação, sua vista do modelo é alterada. Pense nisto como mover seus olhos em uma determinada direção. Com a ferramenta Primeira pessoa, a pessoa que está a ver o modelo está se movendo em uma determinada direção.
Após iniciar uma navegação, é possível usar a opção Primeira pessoa para navegar através de um modelo. |
Ferramentas Orbit
| Ferramenta | Como usar |
|---|---|
|
Orbit
|
BEM + arrastar para rotacionar |
|
Órbita livre
|
BEM + arrastar em qualquer direção para rotacionar e inclinar o modelo conforme necessário |
Opções da câmera
| Ferramenta | Como usar |
|---|---|
Imagens da câmera  |
Alt + Shift + BEM e arrastar |
Comprimento focal da câmera  |
Ctrl + Shift + BEM e arrastar Ctrl + Shift + roda de rolagem Ctrl + Shift + BMM (botão do meio do mouse) e arrastar |
Ajustar à vista da câmera  |
Posicione o centro da caixa delimitadora da seleção atual no centro da viewport. O COI também será definido no centro da caixa delimitadora. O COI é exibido por um segundo depois de ser configurado, depois desaparece. Se nada for selecionado, a caixa delimitadora do modelo será usada. |
Ferramentas de revisão
Os utilitários de revisão e comentários no visualizador do Fusion Team incluem as seguintes ferramentas:- Revisão
- Comentar ponto
- Comentar objeto
- Instantâneo
- Mostrar/ocultar marcadores
Vá para Revisar projetos para saber mais sobre como usar essas ferramentas.
Ferramentas de análise
| Ferramenta | Como usar | Dicas |
|---|---|---|

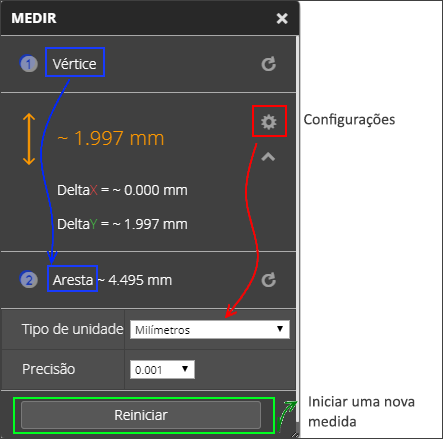

Medir  |
Selecione a opção Medir. Clique no ponto a partir de onde você quer medir. Clique novamente no ponto até onde você quer medir. A medida será exibida no painel Medida.
Em projetos 2D, é possível medir o seguinte:
A medida 3D está ativada para os arquivos do Fusion. É possível medir:
Além disso, é possível isolar a peça medida. Clique em Configurações, no painel Medir, e selecione Isolar medição. O restante do projeto ficará acinzentado. Para alterar a unidade de medida, clique em Configurações, no painel Medir, e selecione uma unidade de medida no menu suspenso Tipo de unidade. Também é possível definir a precisão para 5 casas decimais.  |
Se necessário, amplie o zoom antes de medir.
Para medir uma nova peça, clique em qualquer lugar dentro do visualizador para liberar a seleção anterior ou clique em Reiniciar. As seguintes unidades de medida estão disponíveis:
Se o seu arquivo do Fusion for anterior a outubro de 2015, atualize-o para a versão mais recente para usar o recurso Medir. |
Gerenciador de camadas  |
Clique no Gerenciador de camadas para visualizar as camadas em seu arquivo de projeto. Clique no ícone de lâmpada no Gerenciador de camadas para mostrar ou ocultar as camadas. Também é possível procurar no Gerenciador de camadas. | |
Explodir modelo |
Selecione para separar um projeto e ver as peças que compõem o modelo. Arraste o controle deslizante para separar as peças. Arraste o controle deslizante de volta para aproximar o modelo. |
Depois de explodir um modelo, é possível rotacioná-lo e ampliá-lo para ver uma peça. |

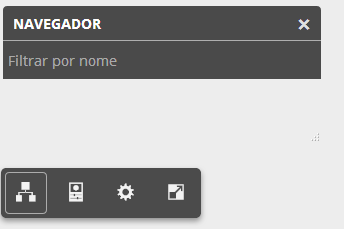

Navegador do modelo
 |
Selecione o navegador do modelo. Insira o nome da peça que quer ver no campo Filtrar por nome.  As outras peças do modelo ficarão acinzentadas. |
Após usar o navegador do modelo para localizar uma peça, é possível selecionar cortes dessa peça.
Clique na opção Propriedades para ver as propriedades de sua seleção. |
| Clique para visualizar as propriedades de uma peça selecionada em seu projeto. | Use o Navegador de modelos ou as ferramentas na parte superior esquerda para selecionar uma peça e, em seguida, clique em Propriedades. |
Ferramentas de corte
Adicionar caixa
|
Na barra de ferramentas do visualizador, clique em Análise de corte para o tipo de corte que você quer usar.
Arraste os manipuladores desejados até que o modelo seja cortado da maneira que você quer. Opcional: adicione um comentário para armazenar a vista de corte com o comentário. Quando terminar, clique em Análise de corte novamente para desativar o corte. |
Adicionar Z
 |
|
Adicionar Y
 |
|
Adicionar X
 |
Ferramentas adicionais
| Ferramenta | Como usar | Dicas |
|---|---|---|
| Resultados da Simulação
|
Disponível nas ferramentas do visualizador ao visualizar um estudo de simulação. Alternar para mostrar ou ocultar o painel Resultados da simulação. Saiba mais sobre visualizar resultados de simulação. | |
Propriedades
 |
Clique para visualizar as propriedades de uma peça selecionada em seu projeto. | Use o Navegador de modelos ou as ferramentas na parte superior esquerda para selecionar uma peça e, em seguida, clique em Propriedades. |
Parâmetros
 |
Vá para Personalizar configurações do visualizador para saber mais sobre esse tópico. | |
Tela cheia  |
Clique para alterar o visualizador para vista de tela cheia e clique em Permitir. Pressione a tecla Esc ou clique na opção de alternância Tela cheia para sair da vista de tela cheia. |
