Редактирование
Выполнение таких операций с объектами на чертеже, как выбор, удаление, перемещение и обрезка.
Часто используемые инструменты находятся на вкладке «Редактирование» палитры команд.
Выбор нескольких объектов
Отдельные объекты можно выбрать, просто щелкнув их мышью. Однако вместо выбора каждого объекта по отдельности можно щелкнуть в пустой области для создания рамки выбора.

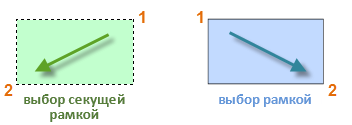

Если рамка выбора создается справа налево, будет использоваться выбор секущей рамкой. Если рамка выбора создается слева направо, будет использоваться выбор рамкой.
- С помощью секущей рамки выделяются все объекты в пределах зеленой области или касающиеся ее.
- С помощью рамки выбора выделяются только те объекты, которые находятся полностью внутри синей области. В результате получается набор объектов, обрабатываемый командой.
Удалить
Для удаления объекта используйте команду СТЕРЕТЬ. Можно ввести "С" в окне командной строки или выбрать инструмент очистки. Когда курсор поменяется на квадратный прицел, щелкните каждый объект, который требуется удалить, а затем нажмите клавишу ENTER или ПРОБЕЛ.
Перемещение и копирование
Далее приводится описание использования команды КОПИРОВАТЬ для создания ряда декоративной мозаики. Начиная с полилинии, представляющей форму, создайте копии на расстоянии 1/8 дюйма друг от друга.
Щелкните инструмент «Копировать» или в окне команд введите CP для запуска команды. Далее можно выбрать один из двух способов в зависимости от того, какой из них кажется более удобным. Оба метода используются часто.

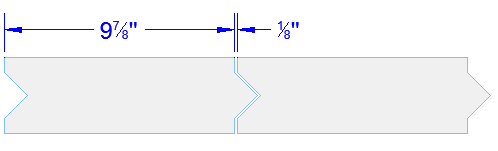

Метод расстояния. Второй элемент мозаики должен быть на расстоянии 9 7/8 + 1/8 = 10 дюймов справа от исходного элемента. Выберите элемент мозаики, нажмите клавишу ENTER или ПРОБЕЛ для завершения выбора и щелкните в любом месте области рисования (1). Эта точка не обязательно должна находиться на фрагменте мозаики.

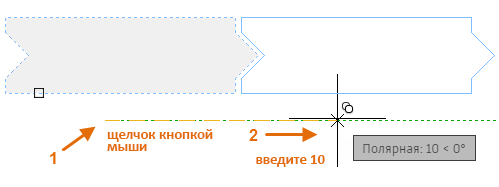

Переместите курсор вправо с учетом угла полярного отслеживания, чтобы сохранить горизонтальное направление, и введите значение 10 в поле «Расстояние». Нажмите клавишу ENTER или ПРОБЕЛ второй раз, чтобы завершить выполнение команды.
К выбранному элементу мозаики применяются указанные расстояние и направление от точки (1).
Метод двух точек

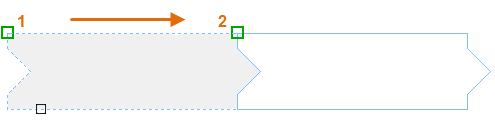

Другой способ, который часто используется, если не требуется складывать числа. Он выполняется в два этапа. Запустите команду КОПИРОВАТЬ и выберите тот же фрагмент мозаики, что и раньше, но на этот раз щелкните две конечные точки, как показано на рисунке. Эти две точки также позволяют определить расстояние и направление.
Чтобы добавить между фрагментами интервал в 1/8 дюйма, выберите инструмент «Переместить» или введите M в командном окне. Команда ПЕРЕНЕСТИ аналогична команде КОПИРОВАТЬ. Выберите скопированный фрагмент и нажмите клавишу ENTER или ПРОБЕЛ. Как и ранее, щелкните в любом месте области рисования и переместите курсор вправо. Введите значение 1/8 или 0,125 в поле «Расстояние».
Например, введите команду ПЕРЕНЕСТИ. Используйте метод выбора, чтобы выбрать объекты в прямоугольнике (1). Задайте базовую (2) и вторую точки (3), чтобы определить расстояние и направление переноса. Нажмите клавишу ПРОБЕЛ или ENTER для просмотра результатов.
Расстояние и направление, определенные конечными точками 2 и 3 на изображении, применяются к прямоугольнику справа. Это отличный метод задания уже существующих расстояний для переноса и копирования объектов.
Создание нескольких копий
Аналогичным образом, метод двух точек можно использовать как повторяющуюся последовательность. Предположим, что требуется создать несколько копий окружности на одинаковом расстоянии по горизонтали. Запустите команду КОПИРОВАТЬ и выберите окружность, как показано на изображении.

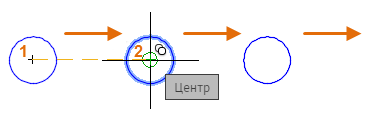

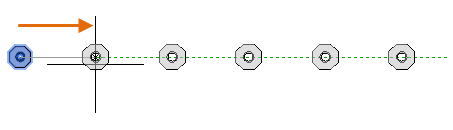

Затем, используя объектную привязку к центру, выберите центр окружности 1, центр окружности 2 и т. д.
Для большего числа копий поэкспериментируйте с параметром «Массив» команды КОПИРОВАТЬ. Например, требуется создать линейное расположение фрагментов глубокого фундамента. От базовой точки укажите число копий и задайте межцентровое расстояние.
Смещение

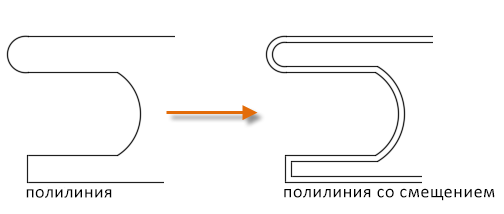

Большинство моделей содержат много параллельных линий и кривых. Их можно легко и эффективно создать с помощью команды "ПОДОБИЕ".
- Выберите инструмент «ПОДОБИЕ» или введите «П» в командной строке.
- Выберите исходный объект.
- Разместите курсор в направлении смещения объекта и укажите расстояние смещения. Введите значение с помощью функции динамического ввода или щелкните кнопкой мыши, чтобы задать новое местоположение.
Обрезка и удлинение
Часто команду ПОДОБИЕ используют в сочетании с командами ОБРЕЗАТЬ и УДЛИНИТЬ. Обрезка и удлинение — одни из наиболее часто используемых операций. Щелкните инструмент ОБРЕЗАТЬ или УДЛИНИТЬ либо введите в командной строке «ОБ» для вызова команды ОБРЕЗАТЬ или «УД» для вызова команды УДЛИНИТЬ.
К примеру, на следующей иллюстрации необходимо удлинить линии, представляющие ступени для настила. Запустите команду «Удлинить» и выберите объекты для удлинения (вблизи концов, которые нужно удлинить), а затем нажмите клавишу ENTER или ПРОБЕЛ для завершения команды.
В результате линии удлиняются до первой границы на их пути.
Команда ОБРЕЗАТЬ выполняет те же действия, за исключением того, что при выборе объектов для обрезки также можно выбрать части для обрезки.
Зеркальное отражение

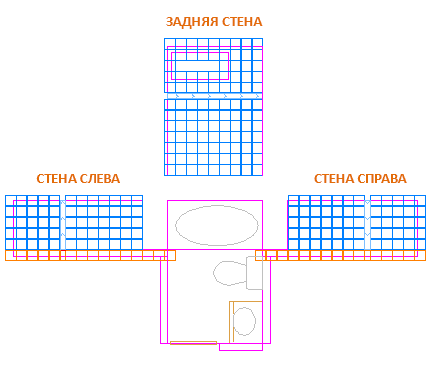

Следующая иллюстрация взята из проекта мозаики. Стены ванной комнаты в жилом помещении выровнены, чтобы расположить образец мозаики и оценить количество необходимых фрагментов.

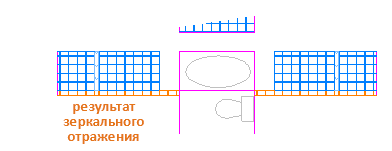

Можно сэкономить время, используя преимущества симметрии между левой и правой стенами. Необходимо создать фрагменты мозаики на одной стене и затем зеркально отразить стену по центру помещения.

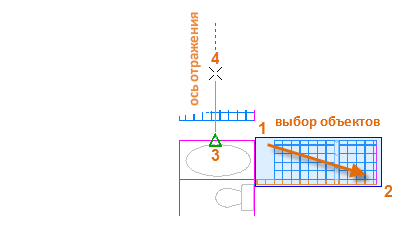

В представленном ниже примере вызывается команда ЗЕРКАЛО (можно ввести MI в командной строке), затем на правой стене с помощью рамки выбора (1 и 2) выбирается геометрия. После этого необходимо нажать ENTER или пробел, а затем указать ось отражения (3 и 4), соответствующую осевой линии санузла.
Параметр «Удалить исходные объекты» необходимо отклонить, нажав клавишу ENTER или ПРОБЕЛ.
Сопряжение

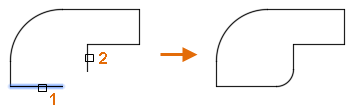

Команда СОПРЯЖЕНИЕ создает скругленный угол путем построения дуги по касательной к двум выбранным объектам. Можно создать сопряжение между большинством типов геометрических объектов, в том числе линий, дуг и сегментов полилиний. В этом примере дуга создана по касательной к выбранным отрезкам, которые совмещаются с конечными точками дуги путем обрезки.
Сопряжение объектов
- Выберите инструмент СОПРЯЖЕНИЕ
или введите F в командной строке. - В параметрах команды выберите «Радиус», введите значение и нажмите ENTER. Это число будет радиусом дуги между двумя сопрягаемыми объектами.
- Выберите первый объект.
- Выберите второй объект.
Если объекты пересекаются, то они обрезаются в точке пересечения. Если объекты не пересекаются, то они удлиняются до точки пересечения.
Расчленить
Команда РАСЧЛЕНИТЬ (для вызова можно ввести «Ч» в командной строке) разделяет составной объект на отдельные компоненты. Например, если требуется преобразовать полилинию из одного объекта в набор отдельных отрезков, ее можно расчленить.
После расчленения составного объекта можно изменить каждый отдельный объект.
