Точность
Обеспечение необходимой точности для моделей.
Существует несколько функций, благодаря которым достигается точность. Чаще всего используются функции полярного отслеживания, объектной привязки и динамического ввода.
- Полярное отслеживание. Привязка к ближайшему предустановленному углу и указание расстояния вдоль этого угла.
- Объектные привязки. Привязка к местоположениям на существующих объектах, таких как конечная точка полилинии, средняя точка линии или центральная точка круга.
Полярное отслеживание
Если необходимо указать точку, например, при создании линии, для перемещения курсора в определенных направлениях используйте полярное отслеживание.

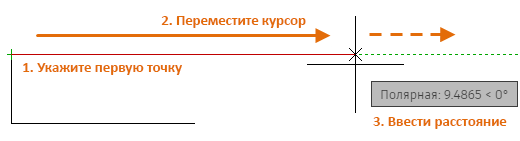

Например, после задания первой точки отрезка (см. изображение ниже) переместите курсор вправо, а затем введите значение расстояния в командной строке, чтобы указать точную длину отрезка по горизонтали.
По умолчанию полярное отслеживание активируется и направляет курсор по вертикальной или горизонтальной оси (0 или 90 градусов).
Объектные привязки

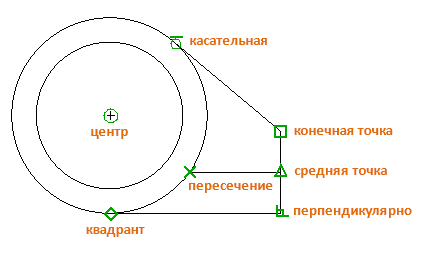

Наиболее подходящим способом указания точных местоположений на объектах является использование объектных привязок. На следующей иллюстрации несколько различных типов объектной привязки представлены в виде маркеров.

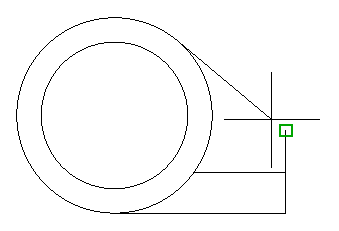

Объектные привязки становятся доступными во время выполнения команды, когда в AutoCAD появляется запрос на указание точки. Например, если начать новую линию и переместить курсор к конечной точке существующей линии, будет автоматически выполнена привязка курсора к ней.
Задание объектных привязок по умолчанию

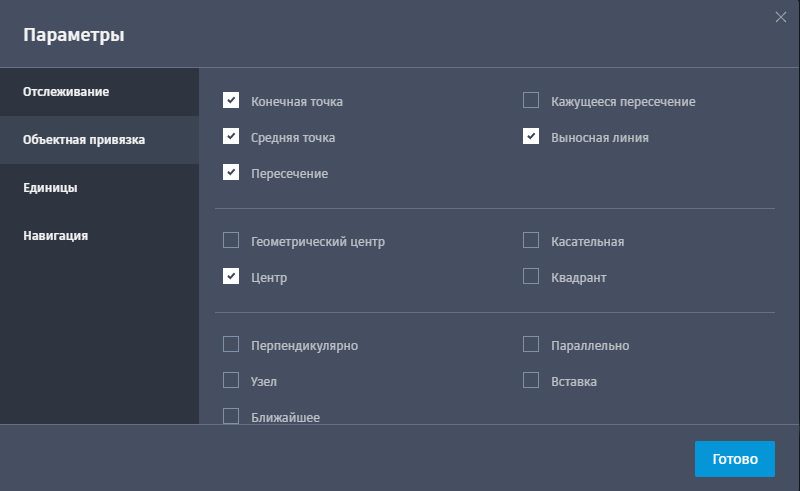

Введите команду ПРИВЯЗКА. Откроется диалоговое окно параметров, где можно задать объектные привязки по умолчанию (другое название — рабочие объектные привязки). Например, может оказаться полезным включение объектной привязки «Средняя точка» по умолчанию.
Рекомендации
- Убедитесь в том, что выполненного увеличения достаточно для того, чтобы избежать ошибок. В плотно заполненной модели привязки к неверному объекту или неверной точке на объекте случаются довольно часто.
- При появлении запроса на указание точки можно задать единичную объектную привязку, которая заменяет собой другие параметры объектной привязки. Щелкните в области чертежа правой кнопкой мыши и выберите в контекстном меню пункт «Переопределения привязок», а затем укажите точку привязки.
Объектное отслеживание

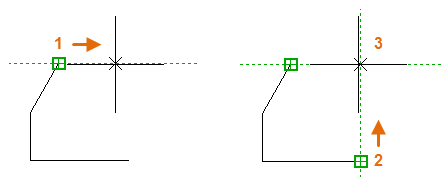

Во время выполнения команды можно выровнять точки по горизонтали и по вертикали из местоположений привязки объектов. На следующей иллюстрации курсор сначала наводится на конечную точку 1, а затем на конечную точку 2. При перемещении к позиции 3 курсор фиксируется в положение по горизонтали и по вертикали, как показано на изображении.
