Слои
Организация объектов чертежа путем назначения их слоям.
Если чертеж кажется визуально сложным, можно скрыть объекты, отображение которых в данный момент не требуется.

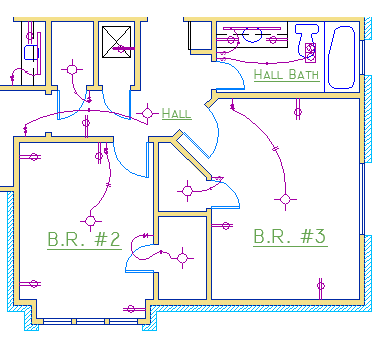

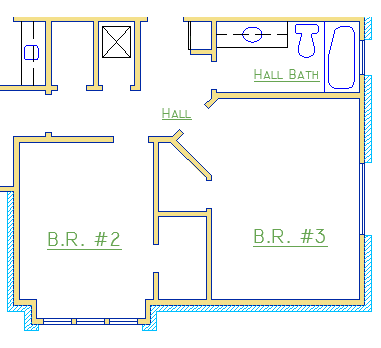

На приведенном ниже чертеже двери и электропроводка были временно скрыты путем отключения соответствующих слоев.

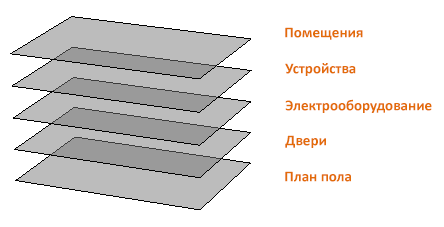

Такой уровень управления достигается разделением объектов чертежа на слои, связанные с определенной функцией или целью. Слои можно рассматривать как полупрозрачные пластиковые листы.
С помощью слоев можно выполнять следующие действия:
- Cвязывать объекты по их назначению или местоположению;
- Отображать или скрывать все связанные объекты сразу;
- Задавать тип линии, цвет и другие свойства для каждого слоя.
Управление Cлоями
Перейдите на вкладку «Слои» на панели слева.

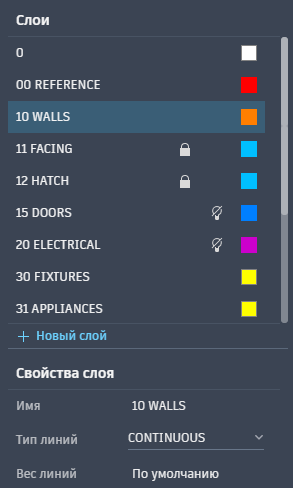

Вот что отображается в Диспетчере свойств слоев для данного чертежа.
Выделенный слой «10 WALLS» является текущим. Все новые объекты автоматически размещаются на этом слое.
Включение и отключение слоев. На изображении выше обратите внимание на значки лампочки рядом с двумя слоями. Эти слои были отключены для скрытия дверей и электропроводки на плане этажа. Включите или отключите слои, щелкнув значок лампочки.
Блокирование слоев. Еще обратите внимание на значок блокировки рядом с двумя слоями. Объекты в заблокированных слоях на чертеже нельзя изменить, пока слои не будут разблокированы.
Практические рекомендации
- В сложных чертежах рекомендуется использовать какой-либо стандарт именования слоев. В этом примере перед именем каждого слоя используется двузначный номер, который помогает сортировать и структурировать слои.
- Слой 0 является слоем по умолчанию, присутствует во всех чертежах и имеет некоторые особые свойства. Вместо этого слоя лучше создавать собственные слои со значимыми именами.
- Создавайте отдельные слои для внутренней вспомогательной геометрии, объектов, используемых в качестве ориентиров, или примечаний, которые обычно не требуется отображать или выводить на печать.
- На всякий случай убедитесь в том, что создаваемые объекты находятся в нужном слое. Этот аспект может легко ускользнуть от внимания, но настроить его можно очень легко. Если необходимо переместить объекты в другой слой, это можно сделать на вкладке «Свойства», которая подробно рассматривается в разделе «Свойства».
Следование стандартам
Рекомендуется либо установить собственный стандарт именования слоев, либо следовать имеющемуся стандарту. Таким образом организация чертежа будет более логичной, непротиворечивой, совместимой с предыдущими версиями с возможностью оперативной реконструкции, также между различными подразделениями организации. Стандарты именования слоев особенно важны для командных проектов.
Сводная информация
Слои позволяют упорядочить чертеж путем временного скрытия ненужных графических данных. Кроме того, можно назначить свойства по умолчанию, такие как цвет и тип линий, для каждого слоя.
