В некоторых случаях, особенно при включении в сборку чертежей, содержащих пользовательские дополнительные компоненты, необходимо программным способом изменить все связанные чертежи, чтобы обновить соответствующие аннотации чертежа или другие элементы. Если чертеж содержит правило iLogic с именем C360_OnPublishDrawing, система C360 будет выполнять это правило, когда пользователь запрашивает такой чертеж.
Примеры использования правила C360_OnPublishDrawing:
- масштабирование видов в зависимости от текущего размера модели для размещения на листе;
- определение дополнительных компонентов и добавление необходимых размеров в соответствующие виды;
- добавление листов и видов для каждого дополнительного компонента.
Пользователь с правами администратора может по своему усмотрению программно настроить это правило для выполнения требуемой операции.

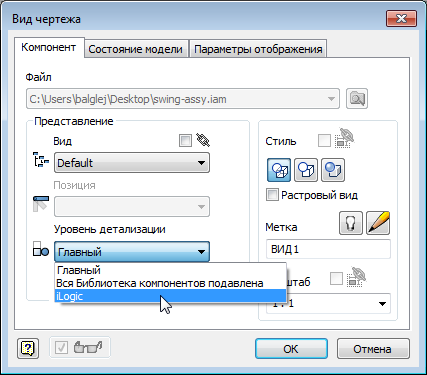

Прим.: Важно, чтобы виды чертежа относились к нужному уровню детализации модели. Если в проекте существует только главный уровень детализации, при перетаскивании дополнительных компонентов в Configurator 360 будет создан новый, не главный уровень детализации. Чтобы связать чертеж с нужным уровнем детализации, его необходимо заранее создать в сборке (как правило, он существует по умолчанию).
Чтобы настроить чертеж при публикации, выполните следующие действия.

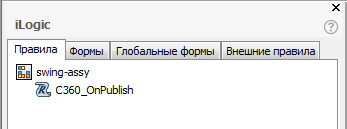

- Добавьте правило iLogic C360_OnPublishDrawing в файл IDW. По желанию правило можно модифицировать программно. Для доступа к полным возможностям API-интерфейсов Inventor может потребоваться использовать фрагменты iLogic в окне "Расширенный интерфейс API чертежей".

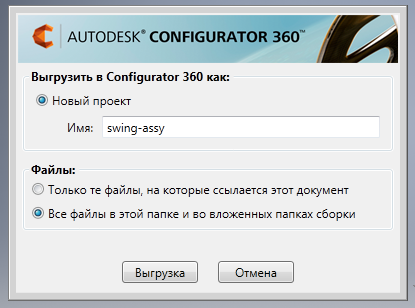

- Выгрузите основной проект. Если файл выгружается из Inventor, выберите Все файлы в этой папке и во вложенных папках сборки. При создании собственного файла ZIP необходимо включить файл IDW.

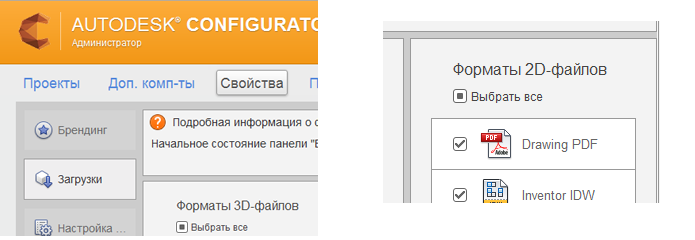

- Выберите необходимый тип выходного файла (например, PDF) в меню параметров загрузки Configurator 360.
