Подготовка модели

Подготовьте модель перед выгрузкой.

Выберите простую деталь Inventor (файл IPT) для выгрузки. Убедитесь, что модель работает в настольной версии Inventor или ETO.

Выберите деталь, которая:

• не содержит внешних ссылок (не включает производные элементы);
• не имеет каких-либо особенностей с точки зрения возможностей Inventor;
• контролируется одним или несколькими параметрами.

Способ отображения параметров в Configurator 360 отличается в зависимости от того, создается ли форма iLogic в Inventor или параметры определяются с помощью команды «Параметры Inventor» в Configurator 360.

Настройка способа отображения параметров

Способ настройки параметров определяет способ их отображения в C360.

• При создании простой формы iLogic пользователю предоставляется больше возможностей для управления именами групп, их количеством и способом организации. Эта форма позволяет отобразить изображения (растровые изображения) вместе с параметрами, а также условно включить или отключить редактирование отдельных значений параметров. Этот способ является предпочтительным для настройки отображения параметров.
• При использовании команды «Параметры Inventor» форма не отображается, что существенно ограничивает выбор имен только среди заранее определенных категорий (категория «Размеры» содержит список параметров модели, а в категории «Свойства» перечислены пользовательские параметры), однако этот способ весьма эффективен в том случае, если вы не используете формы.

В C360 пользователь с правами администратора может выбирать между отображением параметров и отображением определенной формы.

• Если в файле содержится несколько форм, в приложении C360 выбирается первая по алфавиту. Чтобы убедиться в использовании простой формы, добавьте подчеркивание в начале имени для ее перемещения в верхнюю часть списка (например, _form1).
• Если формы отсутствуют, в C360 параметры отображаются в формате, который используется при работе с командой «Параметры».
• Вы можете изменить формат отображения в любой момент.

Прим.: Элементы управления параметрами не применяются в проектах ETO.

Управление способом отображения параметров с помощью форм iLogic

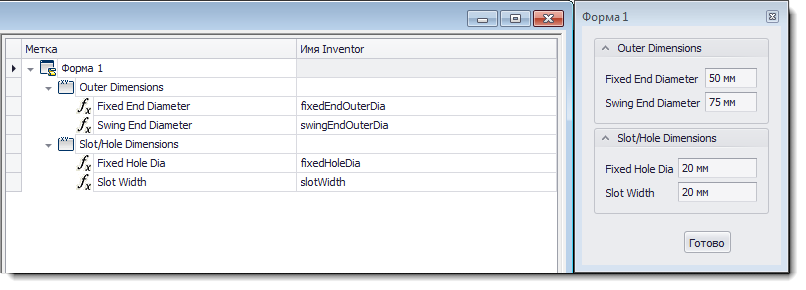

Выполните следующие действия, чтобы создать простую форму. Подробную информацию см. в разделе Работа с формами в справке по Inventor.

1. Выберите Добавить форму в раскрывающемся меню iLogic на вкладке Inventor Управление.
2. Укажите имя формы. Чтобы сделать форму доступной для нескольких документов, выберите параметр «Для всех документов (глобальная)».

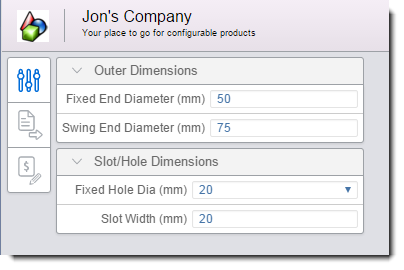

3. Начните проектировать компоновку формы путем перетаскивания инструмента Группа с панели инструментов в левой части экрана. Измените имя группы необходимым образом и добавьте нужное количество групп. Имена и порядок отображения групп на форме отражаются в C360.














   Прим.: В C360 поддерживается только параметр панели инструментов «Группа».
4. Добавьте параметры путем перетаскивания их из вкладки Параметры. В C360 не поддерживаются правила и свойства Inventor.
5. При необходимости измените свойства параметров. Для изменения доступны только свойства «Метка» и «Только чтение».
6. Нажмите ОК.
7. Выгрузите проект в C360.

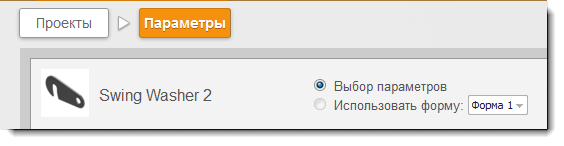

8. При необходимости выберите форму на странице Проекты Параметры.








Управление способом отображения параметров с помощью команды «Параметры»

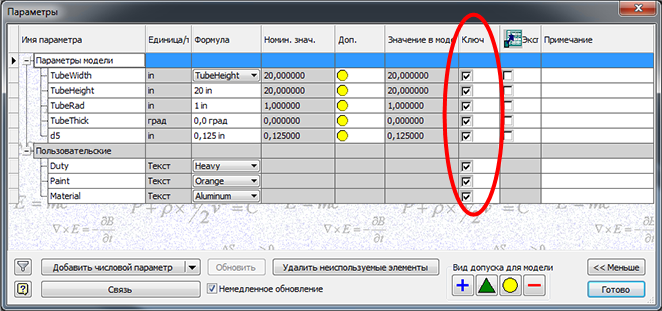

Выберите деталь с несколькими параметрами, переименованными или созданными в окне "Параметры Inventor". Параметры, помеченные в качестве ключевых, также обрабатываются.

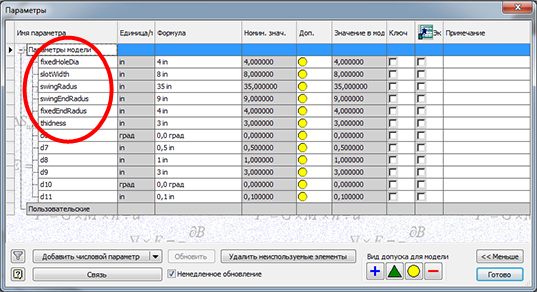

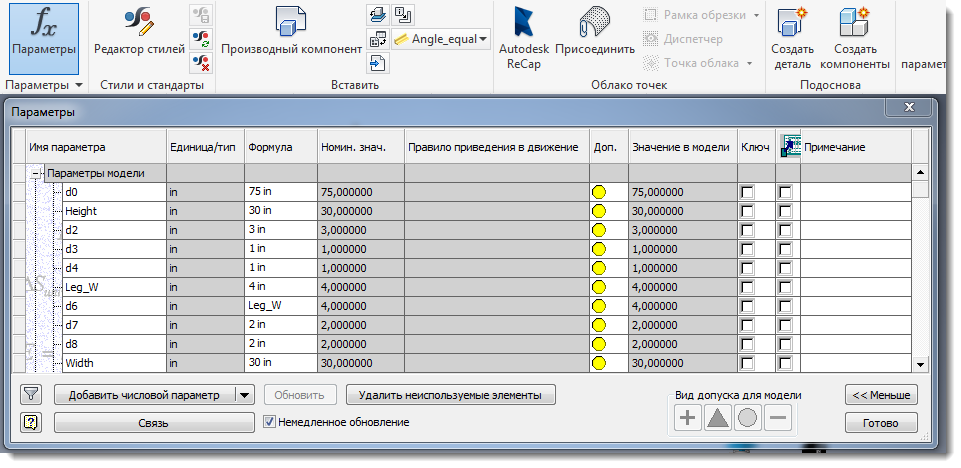

На следующем изображении показан пример детали с открытым окном "Параметры" в Inventor.

В диалоговом окне "Параметры" убедитесь, что важные для детали параметры отвечают одному из следующих требований.

• Все такие параметры помечены как ключевые, а другие параметры не имеют такой пометки.


Или

• Ни один параметр не помечен как ключевой, все важные параметры имеют имена (используется стиль, отличный от d0).


После выгрузки в созданном приложении Configurator 360 клиент может видеть параметры ширины, высоты и толщины.
