Просмотр и проверка модели

Просмотр основного проекта и дополнительных компонентов

Для проверки проекта используется страница конфигурации.

1. Выберите просмотр в режиме администратора вкладку "Проект", установите флажок "Использовать дополнительные компоненты", чтобы добавить дополнительные компоненты на страницу конфигурации (доступна для просмотра конечным пользователям).
   Прим.: У конечных пользователей нет прав для просмотра в режиме администратора.
2. На вкладке "Проекты" щелкните значок рядом с проектом.

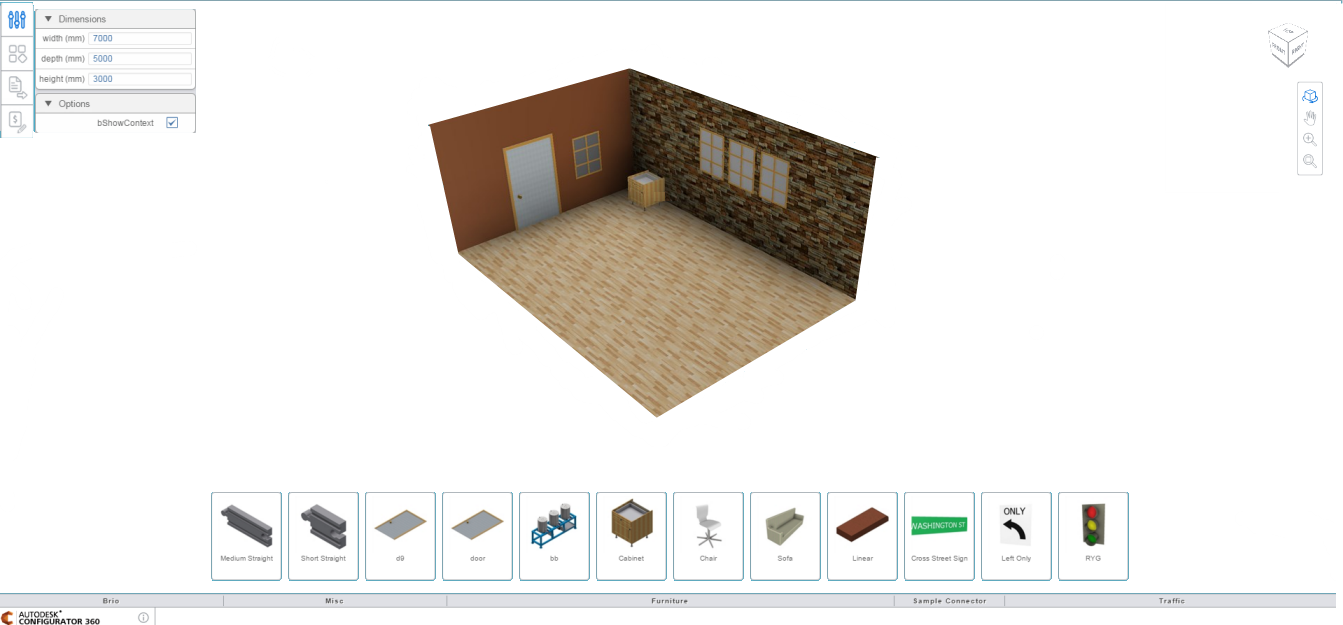

   На странице конфигурации отобразится проект.


3. Настройте размеры и ориентацию проекта на открывшейся странице.
4. Нажмите кнопку "Дополнительные компоненты" , чтобы отобразить дополнительные компоненты под основным проектом.
   Совет: После перетаскивания дополнительного компонента в основной проект нажмите и удерживайте клавишу SHIFT, чтобы предотвратить соединение дополнительного компонента с объектом в проекте.
5. Чтобы вернуться к просмотру в режиме администратора, выберите "Просмотр в режиме администратора" в раскрывающемся меню под вашим именем.



Ориентация вида проекта

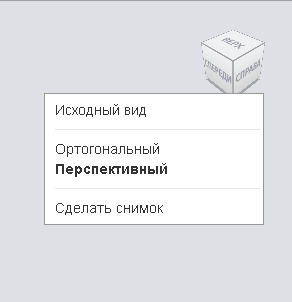

Щелкните грань видового куба , а также ребра, углы и стрелки вращения, чтобы изменить ориентацию. Нажмите стрелку вниз, чтобы выбрать в раскрывающемся меню ортогональный или перспективный вид.

Создание снимка

Этот вид доступен только при просмотре в режиме администратора.

Выберите Сделать снимок в раскрывающемся меню видового куба.

Сохраняемая миниатюра отображается с именем детали в каталоге для клиентов. Миниатюры сохраняются в альбоме на вкладке "Проекты".

Изменение параметров и размеров модели

1. Нажмите кнопку "Свойства" в левом верхнем углу экрана.
2. Измените один из параметров и установите другое значение. При перемещении указателя к следующему параметру модель обновляется автоматически.

По умолчанию параметры, определяемые параметрами Inventor, включая параметры, которые помечены как ключевые, доступны для чтения.

3. В диалоговом окне Inventor "Свойства документа" задайте точность единиц измерения длины и угла для выгруженного документа.

Прим.: При работе с моделями и их параметрами, некоторые объекты, например поверхности, усовершенствования изображений на основе текстур из библиотеки материалов и элементы, которые можно создать в сборке, отображаются только в том случае, если изображение визуализировано. Отображение визуализированного изображения может занять несколько минут.

Примечания к отображению модели

При взаимодействии с экраном в веб-браузере клиента отображаются твердые 3D-тела.

Когда взаимодействие прекращается, после небольшой задержки на обновленном визуализированном изображении появляются текстуры, материалы, прозрачность, а также мягкие и двухмерные элементы, имеющиеся в модели Inventor. На нем не отображается рабочая геометрия, имеющаяся в модели Inventor.

Изображения миниатюр создаются по аналогичной процедуре.

Неотображаемые объекты модели

При просмотре выгруженных моделей следующие объекты не отображаются:

• Плоскости, оси и точки начала координат
• Пользовательские рабочие плоскости, рабочие оси и рабочие точки
• Триада ПСК, плоскости ПСК, оси ПСК и точки ПСК
