Uppdatera DWG med xref i visningsfönstret

När en AutoCAD-användare öppnar en DWG-värdfil på sin lokala enhet ser den alltid det senaste xref-innehållet.

När en medlem öppnar en DWG-värdfil från modulen Dokumenthantering i BIM 360 så ser den ursprungligen bara xref-innehållet i visningsfönstret som sparades när värdfilen överfördes. När xref-filer redigeras och sparas (till exempel när de redigerade xref-filerna synkroniseras till BIM 360 med Desktop Connector) skapas nya versioner av xref-filerna som inte automatiskt uppdateras till DWG-värdfilen. Detta beror på att modulen Dokumenthantering använder versionskontroll för att förhindra att en äldre version av en DWG-värdfil inte felaktigt uppdaterar sina xref till en ny version av xref-filer.

Medlemmar meddelas i visningsfönstret när de öppnar en DWG-värdfil med inaktuella xref. Medlemmar med behörigheten Redigera och högre kan enkelt uppdatera värdfilen i visningsfönstret för att skapa en ny version som automatiskt visar de senaste xref-versionerna.

Uppdatera krav för DWG med xref

Följande krav krävs för att medlemmar med behörigheten Redigera ska kunna uppdatera DWG-värdfiler:

• DWG-värdfilen och -referenser måste först överföras med Desktop Connector. Det här krävs för att skapa xref-relationer som inte kan skapas när filer överförs till modulen Dokumenthantering i BIM 360.

• Xref-filerna måste upprätthålla relationen med DWG-värdfilen. Det innebär att ingen av designvärdfilerna eller xref-filerna har bytt namn eller flyttats inom modulen Dokumenthantering i BIM 360, eftersom dessa åtgärder bryter relationerna till externa referenser tills skrivbordsprogrammet uppdaterar rätt referensdiagram.

Uppdatera DWG med xref

1. Välj modulen Dokumenthantering

2. Klicka på DWG-filen för att öppna den i visningsfönstret.

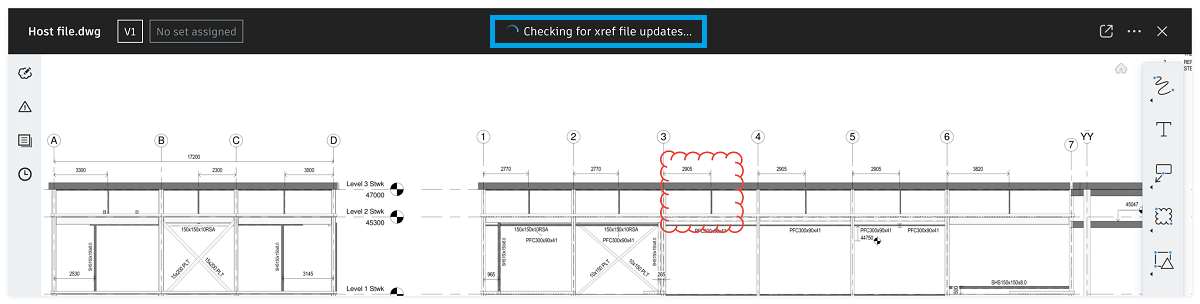

   En kontroll körs för att se om dina xref-filer är de senaste versionerna.

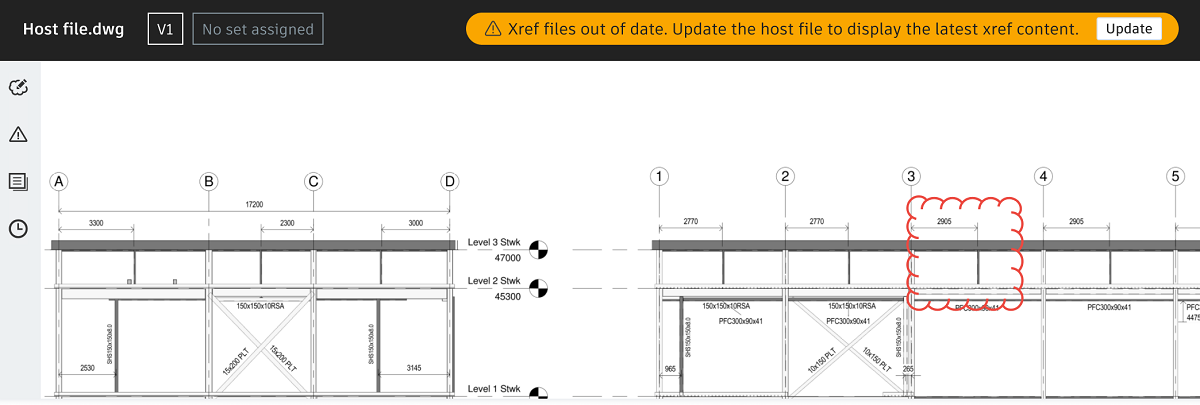

   Du ser en banderoll om dina xref-filer inte är uppdaterade.



3. Klicka på Uppdatera för att uppdatera värdfilen till en ny version med de senaste versionerna av xref-filen.

   Obs! Om du inte har behörigheten Redigera eller högre, eller om filen är låst, så inaktiveras knappen Uppdatera.

4. Klicka på Uppdatera i bekräftelsemeddelandet.

   Uppdateringen kan misslyckas av följande orsaker:

   • Värdfilen är inte den senaste versionen: Värdfilen kan ha uppdaterats av en annan medlem medan du visade den.
   • Du har inte längre behörigheten Redigera eller högre för att uppdatera värdfilen.
   • Värdfilen eller den överordnade mappen har raderats medan du befann dig i visningsfönstret.

   Om det inte finns några fel så startar filuppdateringen.

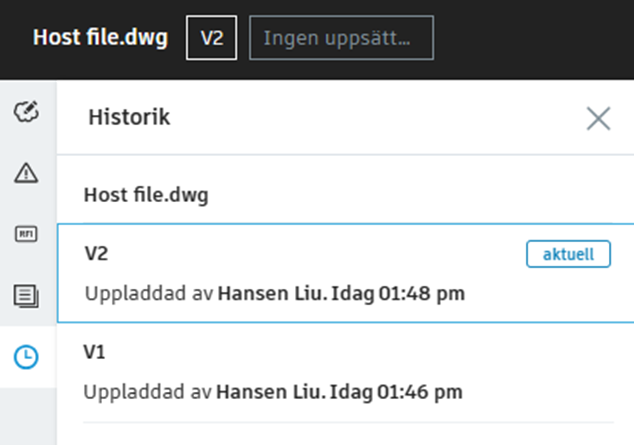

   Sidan uppdateras när den är klar. Klicka på väljaren högst upp till vänster för att visa det uppdaterade versionsnumret för den värdfil som är märkt som AKTUELL version.

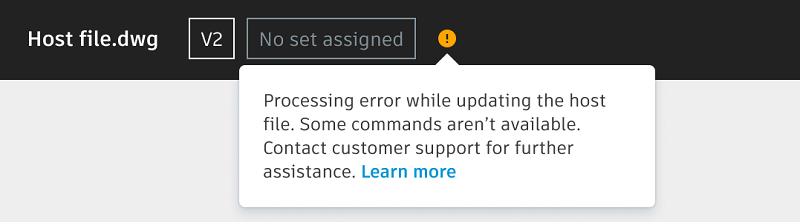

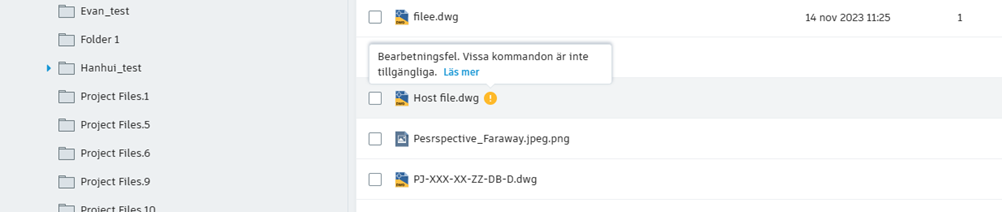

   Om det uppstår ett bearbetningsfel uppdateras filen ändå till en ny version. Följande ikon och meddelande visas dock i visningsfönstret och i dokumentlistan.
