Детальные проекты из чертежа AutoCAD Civil 3D в формате DWG можно переносить в модель InfraWorks 360, указывая чертеж AutoCAD Civil 3D в формате DWG в качестве источника данных. Кроме того, можно добавить файл Autodesk IMX, экспортированный из AutoCAD Civil 3D, в модель InfraWorks 360 (если программа AutoCAD Civil 3D не установлена на локальном компьютере, используйте рабочий процесс IMX).
- Нажмите
.
- Выберите
на панели Источники данных.
Выполните одно из следующих действий:- Выберите Autodesk IMX и укажите требуемый файл IMX, а затем нажмите кнопку «Открыть».
- Выберите Autodesk AutoCAD Civil 3D DWG и укажите требуемый чертеж AutoCAD Civil 3D в формате DWG, а затем нажмите кнопку «Открыть».

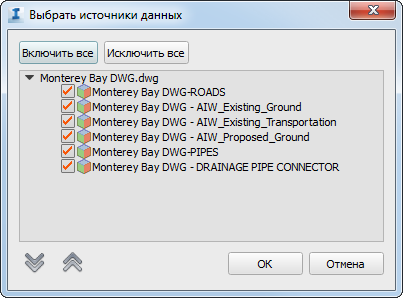

Откроется панель «Выбрать источники данных» со списком данных, которые могут быть перенесены в качестве объектов модели InfraWorks 360. (InfraWorks 360 выполнит преобразование объектов чертежа AutoCAD Civil 3D при импорте данных AutoCAD Civil 3D в InfraWorks 360.) По умолчанию данные, перенесенные из AutoCAD Civil 3D, сортируются по классу элементов, за исключением случаев, когда на панели «Источники данных» была выбрана сортировка по типу источника.
- Выберите типы источников данных, которые требуется перенести в модель, а затем нажмите кнопку «ОК».

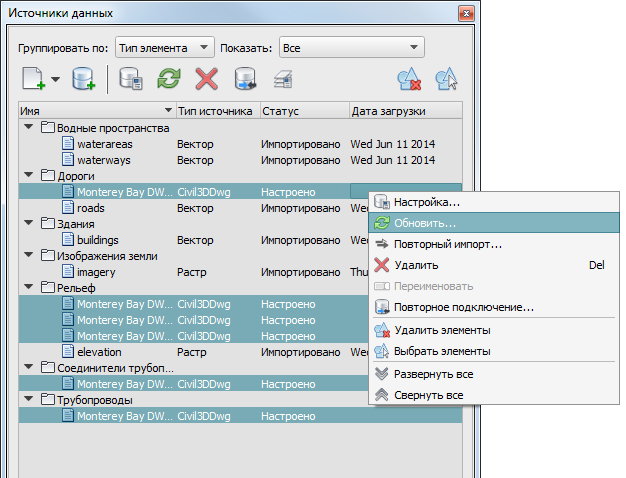

- Обновите выбранные источники данных при помощи контекстного меню или нажмите
.
- Нажмите кнопку «ОК».
- Все поверхности отображаются в панели «Источники данных».
- Нажмите
, чтобы настроить порядок слоев поверхности рельефа.
- В проектные дороги можно переносить только трассы типа «Осевая линия».
- Для всех проектных дорог используется один профиль на основе первого проектного профиля, созданного в чертеже AutoCAD Civil 3D. Для просмотра геометрии профиля используйте команду Вид профиля.
- Объекты профиля наилучшего вписывания не переносятся в InfraWorks 360.
- Рекомендуется создать одну или несколько поверхностей коридоров в AutoCAD Civil 3D для переноса в InfraWorks 360.
- Стили звеньев AutoCAD Civil 3D используются для создания покрытий в InfraWorks 360 с отображением материалов коридоров. Покрытия позволяют определять различные компоненты коридора, например, дорожное покрытие.
- Если для колодца в чертеже AutoCAD Civil 3D определен тип инженерной сети «Дренаж» и используется новый стандартный каталог элементов, содержащий элементы составляющих объектов для соединителей трубопроводов, в InfraWorks 360 будут использоваться те же элементы составляющих объектов. Если нет соответствия среди элементов соединителей трубопроводов, отображаются типовые объекты.
InfraWorks 360 отобразит добавленные данные в качестве элементов InfraWorks 360.
Прим.: Дополнительные сведения приведены в таблице ниже.
| Объект чертежа AutoCAD Civil 3D | преобразуется в... объект модели InfraWorks 360 | Примечания |
|---|---|---|
| Поверхности TIN | Поверхности рельефа |
|
| Трассы и профили | Проектные дороги (горизонтальная и вертикальная геометрия) |
|
| Коридоры и поверхности коридоров | Покрытия и поверхности рельефа |
|
| Трубопроводные сети | Трубопроводы с водоприемниками и люками или соединителями трубопроводов |
|
Дополнительная информация
Перед обновлением вновь связанных данных дорог убедитесь в отсутствии дублирования дорог. Если чертеж AutoCAD Civil 3D был создан путем открытия текущей модели InfraWorks 360 в AutoCAD Civil 3D, то при переносе данных дорог обратно в модель программа InfraWorks 360 переносит ВСЕ трассы, присутствующие в файле DWG, в результате чего дороги, уже присутствующие в текущей модели, дублируются.Чтобы избежать дублирования дорог, перед обновлением связанных данных выполните следующие действия:
- Создайте новое представление.
- В новом представлении удалите проектные дороги, которые планируется перенести из чертежа AutoCAD Civil 3D.
- Щелкните правой кнопкой мыши пункт «Дороги» на панели «Источники данных» и выберите пункт «Настройка», чтобы открыть список добавляемых дорог.
- Включите только те проектные дороги, которые требуется перенести обратно в AutoCAD Civil 3D.
Прим.: InfraWorks 360 использует стандартные правила стиля для стилизации отображения данных AutoCAD Civil 3D, преобразуемых в проектные дороги, осевые линии и связанные с ними области покрытий. Можно также редактировать или создавать новые стили и правила стилей, настраивая отображение данных коридора в InfraWorks 360. См. раздел Использование стилей для отображения данных коридоров Civil 3D.
