选择圆角曲面的类型

根据需要构建的过渡曲面类型设置圆角工具的选项。

选择“Surfaces”>“Surface Fillet” 显示圆角控制窗口。

通过“Construction Type”和“Variable Fillets”选项，可以选择该工具创建圆角曲面的方式：

• 如果将“Construction Type”设置为“Radius”并禁用“Variable Fillets”，则圆角在其整个长度上保持半径不变。
• 如果将“Construction Type”设置为“Chord”并禁用“Variable Fillets”，则圆角在其整个长度上保持宽度（弦长）不变。

  注：

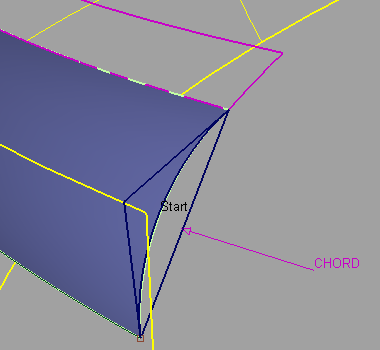

  弦长是在给定 U 参数值的情况下连接圆角两个边的直线的长度。

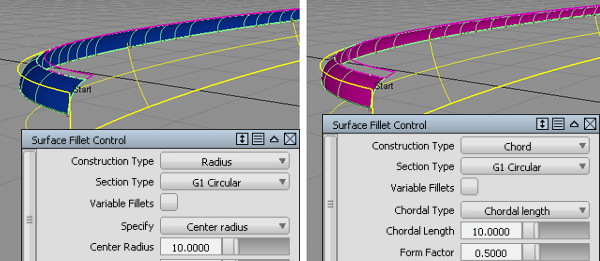

  恒定半径圆角和弦圆角。

• 如果将“Construction Type”设置为“Radius”并启用“Variable Fillets”，则可沿圆角长度设置不同点的半径。详细信息请参见沿可变圆角曲面的长度控制半径。
• 如果将“Construction Type”设置为“Chord”并启用“Variable Fillets”，则可沿圆角长度设置不同点的弦长（或切线长度）。详细信息请参见沿可变圆角曲面控制弦长。

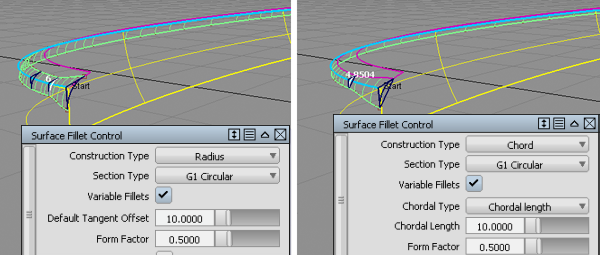

  可变半径圆角和弦圆角。

注：

要在曲面曲线（曲面边界、修剪边、等参曲线或面上线）之间创建圆角，请选择“Surfaces”>“Multi-Surface Blend”>“Freeform Blend”。
