第 1 部分：创建主曲面

在本部分中，使用“Square”、“Skin”和“Align”工具创建沐浴露瓶的基本形状。

构建瓶的前半部分，以后用来镜像以完成设计。通过控制跨越中心线的对称相切连续性，将这两部分平滑地连接在一起。

创建瓶肩曲面时，使用切线连续性平滑地将其过渡到瓶体主曲面上。

观看本教程的第 1 部分。

打开教程文件

本教程文件包含用于构建沐浴露瓶的曲线。

选择“File”>“Open” 打开文件浏览器。
在文件浏览器中，找到“CourseWare”文件夹，并将其设置为“Current Project”。
打开名为“showergel.wire”的文件，该文件位于“CourseWare”项目的“Wire”文件夹中。
有关如何打开文件的信息，请参见打开教程文件。
此时将出现一个对话框，询问您是否要删除所有对象、材质球、视图和动作。单击“Yes”。
如果您的构建公差值与“desklamp.wire”文件中的构建公差不同，将出现一个对话框。
单击“Accept New Settings”以使用“showergel.wire”中的构建公差。

此时将打开文件。

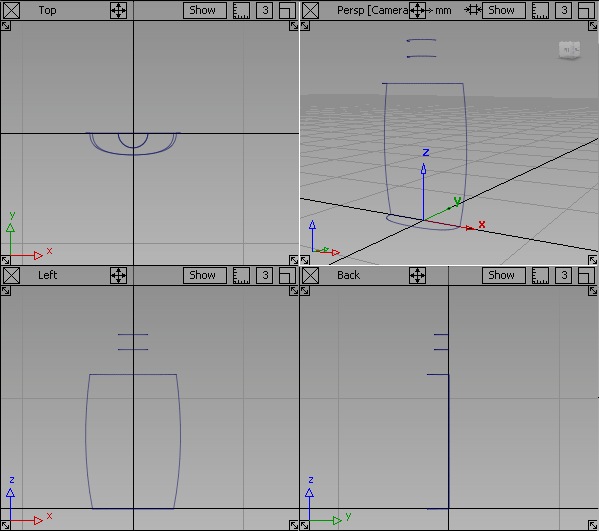

现在可以在名为“Curves”的层上看到瓶体主曲线。

其他曲线位于当前不可见的层上；在本教程的后面部分中您将用到这些曲线。

设置构建公差

开始创建模型之前，需要选择要使用的构建公差。

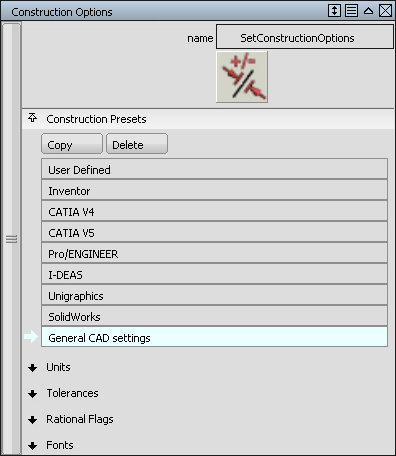

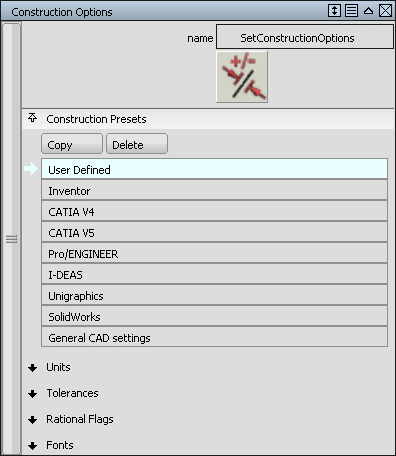

选择“Preferences”>“Construction Options”。

“Construction Preset”的设置为“User Defined”。虽然此设置适合于快速概念开发，但将数据传输到 CAD 系统或快速成型系统需要更为准确的设置。
在选项窗口中，选择“General CAD Settings”。

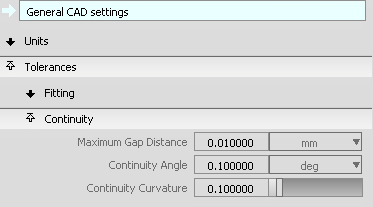

若要查看您将使用的公差，请打开“Construction Options”窗口的公差部分。

提示：
对于未来的项目，您可以选择与数据将被导入到的 CAD 系统匹配的设置。
关闭“Construction Options”窗口。

创建瓶体主曲面

首先使用“Square”曲面创建瓶子的主形状。

最大化“Perspective”视图。
检查“Bottle”层选项卡是否显示为“yellow”，如果是，则表示您创建的新曲面将指定给此层。否则，请单击该层选项卡来激活它。
选择“Surfaces”>“Boundary Surfaces”>“Square” 以打开选项窗口。
在“Square”选项窗口中，列出了方形的四条边。

对于 2 和 4 两条边，将连续性选项更改为“G0 Position”。这种连续性确保了方形曲面可准确地与曲线相连接。

对于 1 和 3 两条边，将“Continuity”选项更改为“Implied Tangent”。“Implied Tangent”选项确保曲面可沿中心线平稳地对齐。

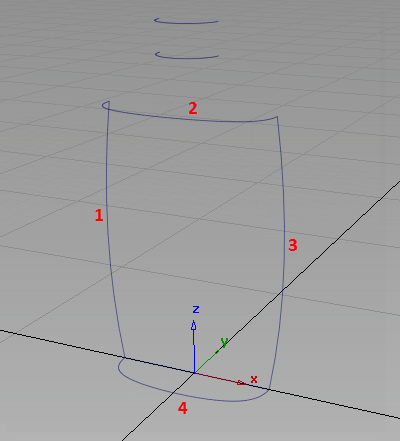

系统将提示您选择四条边界曲线。按所示的顺序单击曲线。

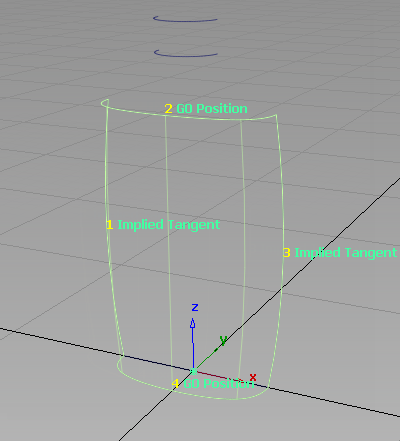

当您选择第四条曲线时，会创建一个方形曲面。

创建瓶颈曲面

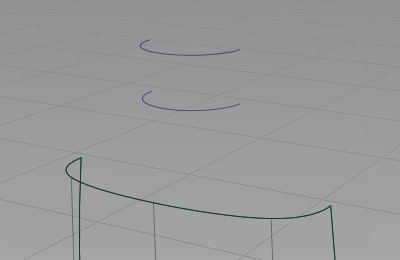

调整视图，查看瓶颈的曲线。

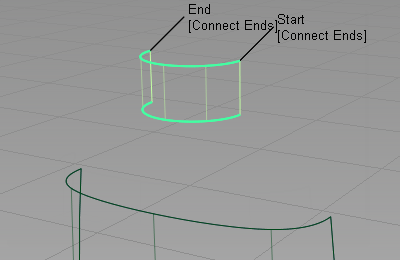

选择“Surfaces”>“Skin Surfaces”>“Skin”，并在出现提示时选择两条瓶颈曲线来创建瓶颈曲面。

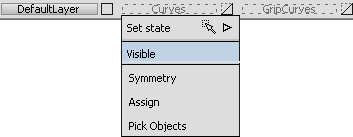

现在您已构建了主曲面，请禁用“Curves”层，仅在屏幕上显示曲面即可。
选择“Pick Nothing”取消选择所有曲面。

创建瓶肩曲面

从瓶体主曲面平滑地过渡瓶肩曲面。

首先在瓶体到瓶颈之间创建瓶肩，作为一个简单的蒙皮曲面。然后，使用“Align”工具在瓶肩和瓶体之间创建连续性。

这非常有助于了解“Align”工具创建所需连续性的方式。注意“CV”和“Hull”将在您应用“Align”工具时发生更改。

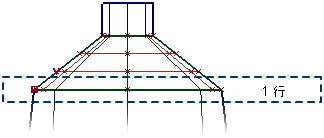

位置连续性: 一行 CV 与其他曲面对齐。位置是您创建蒙皮曲面时的默认连续性。
切线连续性: 两行 CV 与其他曲面对齐。
曲率连续性: 三行 CV 与其他曲面对齐。

创建瓶肩曲面

首先，创建具有位置连续性的瓶肩曲面。

选择“Surfaces”>“Skin” 工具。

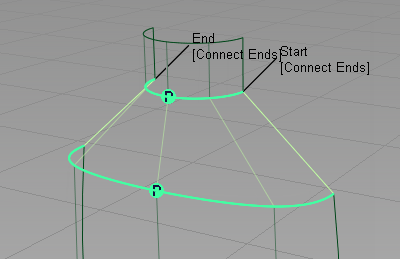

出现提示时，选择瓶体和瓶颈曲面的各个边，创建瓶肩蒙皮曲面。

对齐瓶肩曲面

现在，使用“Align”工具修改瓶肩曲面，使其与瓶体曲面相切。

首先，删除瓶肩蒙皮的“Construction History”以便允许对其进行修改。

使瓶肩曲面保持选中状态，选择“Delete”>“Delete Construction History”，然后在出现提示时选择“Yes”。
选择该曲面，然后通过单击“Control Panel”上的“CV/Hull”复选框启用 CV 的显示。将 CV 显示出来可以使查看“Align”工具的结果更加容易。
在“Control Panel”中，将 V 阶数设置为“3”，然后单击“Accept”。
选择“Object Edit”>“Align”>“Align” 以打开选项窗口。
将“Continuity”设置为“G1 Tangent”。

系统将提示您选择要对齐的曲面（输入）的边界。该曲面是您为瓶肩创建的蒙皮曲面。

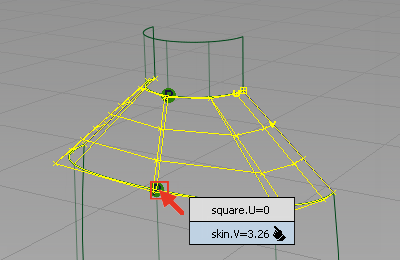

将光标移动到瓶体曲面与瓶肩曲面的交界处。单击曲面的边缘并从拾取选择器中选择蒙皮曲面。

选定边将亮显并标记为“Input”。

系统将提示您选择要对齐到的目标对象（主）。
再次单击两个曲面之间的边界，选择瓶体的边。
瓶体曲面的顶边将自动被选中。

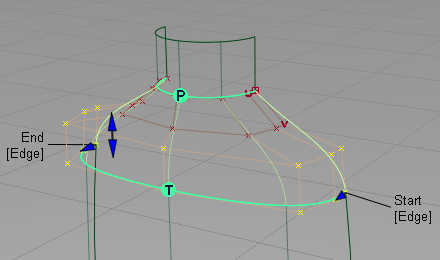

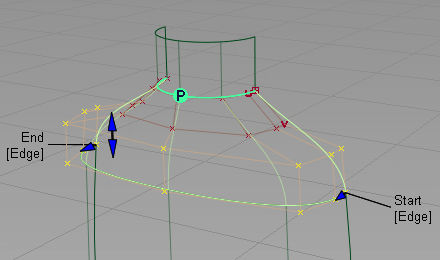

瓶肩曲面的 CV 将会被修改，使瓶肩以切线连续性方式（由绿色指示器上的 T 表示）与瓶体主曲面对齐。

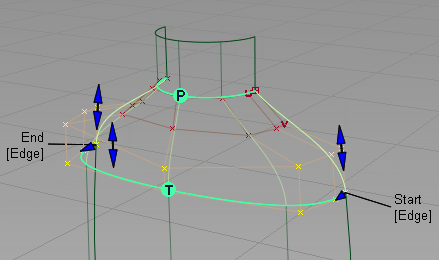

启用“Tangent Balance”。“Tangent Balance”调整输入曲面的外壳形状，使其与主曲面的外壳形状一致。
滚动到选项窗口的底部，然后禁用“Continuity Check”移除持续性指示器。

现在，通过移动和缩放 CV 与外壳线来修改瓶肩过渡的特征。

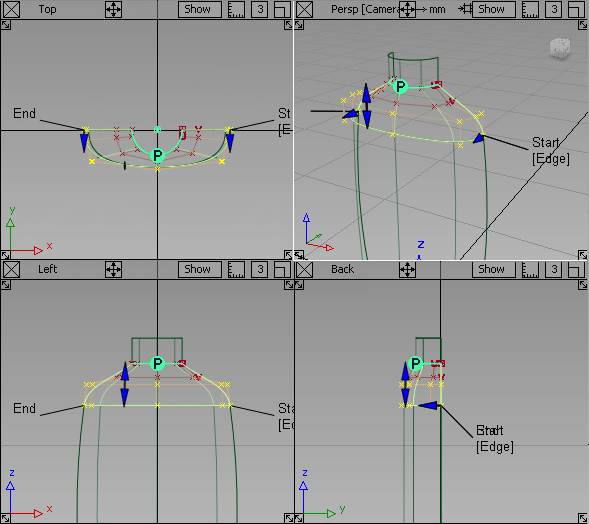

使用 F9 热键来显示四个建模窗口。
选择“Pick”>“Nothing” 取消对曲面的选择。
选择“Pick”>“Point Types”>“Hull”。

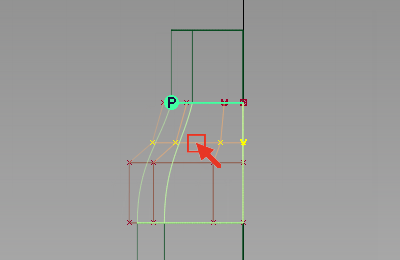

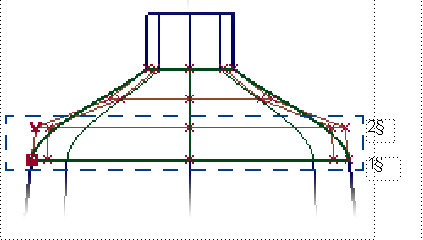

在“Back”窗口中，通过单击红色外壳线选择从顶部开始第二行 CV 的外壳线。

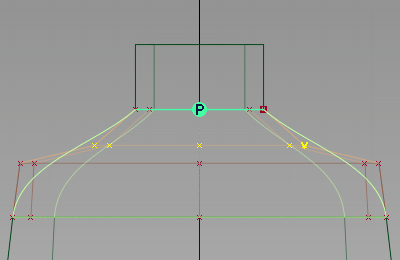

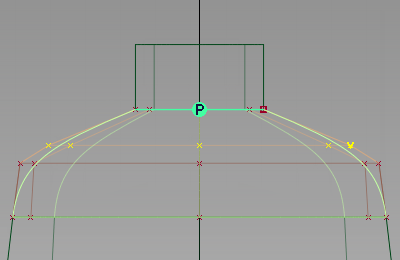

选择“Transform”>“Non-p Scale”并拖动以创建平滑的瓶肩形状。
注：
CV 的轴心点默认为原点，因此 CV 可正确缩放。

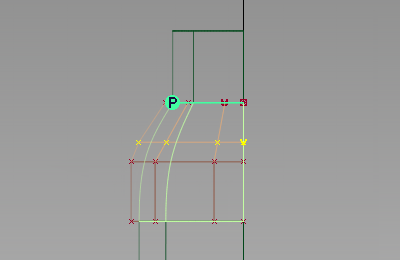

在“Left”窗口中，拖动调整瓶肩形状。
在“Control Panel”中禁用 CV 和外壳线。
选择“Pick”>“Nothing” 以取消对 CV 的选择。

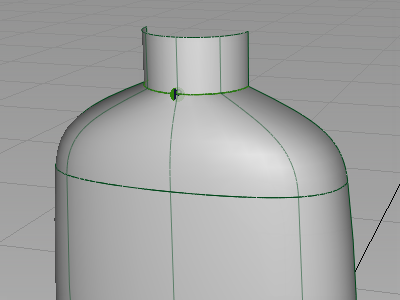

使用“Diagnostic Shading”对结果进行评估。

提示：
在“Align”工具中将“Continuity”选项设置为“Curvature”，调整第三行 CV，实现更加平滑的过渡。
