“Multi-Surface Fillet”工具的增强功能

在此版本中,我们扩充了“Form Factor”功能的作用范围,使其可以影响以特定方式沿圆角 V 方向的 CV 分布。我们还扩大了其在“Surface Fillet”工具中的作用范围,并将其添加到“Symmetric Fillet”工具中。

我们还改进了这两种工具中圆角的延伸方式。

此外,我们还简化了“Surface Fillet”中的选择工作流,提高了此工具的使用速度和效率。此工具中还新增了一些选项。

“Surface Fillet”全新的简化工作流

现在,通过一步操作,即可选择这两组输入曲面,无需使用“Accept”按钮。通过此工作流,可以在使用“Query Edit”后添加或移除输入曲面。

  1. 选择“Surfaces”>“Multi-Surface Fillet”>“Surface Fillet”
  2. 分别拾取每组曲面或使用选择框来选择两组曲面。

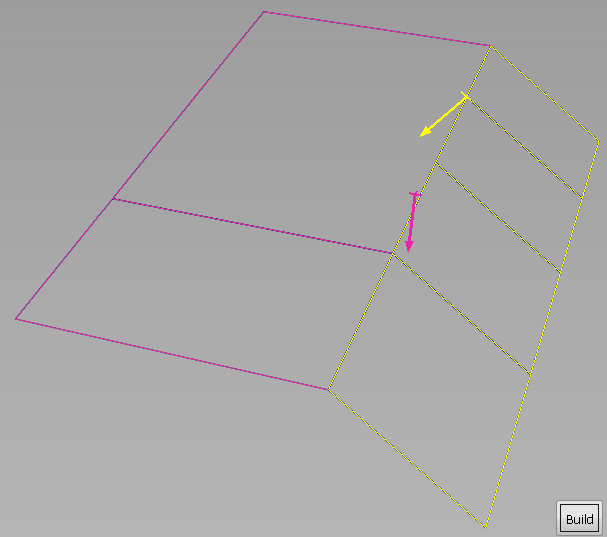

    如果 Alias 检测到曲面之间存在切线中断的情况,它会自动将这些曲面放在单独的组。一旦每组包含至少一个曲面,方向箭头即会出现。

  3. 单击“Build”按钮,

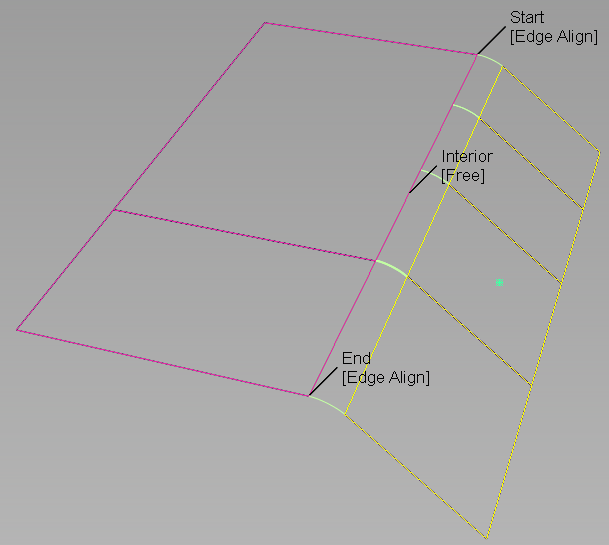

    圆角随即构建。

  4. 在控制窗口中修改参数,并单击“Update”(或启用“Auto Update”)。

当您使用“Query Edit”重新进入此工具时,现在可以通过单击曲面将其添加到曲面组中或从曲面组中移除。

“Surface Fillet”的新选项

G0 (Chamfer)

现在,可以将“Section Type”设置为“G0 Chamfer”,以在两组曲面之间创建倒角边。

Specify

对于等半径圆角(“Construction Type”设置为“Radius”),我们添加了第三个“Specify”选项,即“Both”。

该选项用于同时指定圆角的“Tangent Offset”和“Center Radius”,但不指定“Form Factor”。系统通过这两个值自动计算“Form Factor”,该值随圆周变化。

如果将“Specify”设置为“Center radius”或“Tangent Offset”,并且设置了“Form Factor”,第三个参数(“Tangent Offset”或“Center Radius”)会沿圆角变化。Alias 2013 的行为与此不同:“Form Factor”保留不变,并通过公式“Form Factor = Center Radius/Tangent Offset”链接到其他两个值。此关系不再适用。

这些选项现在也适用于“Section Type”设置为“G1 Circular”的情况

Uniform Spans

“Uniform Spans”选项位于“Explicit Control Options”部分,该部分在“Explicit Control”启用后可见。

选中“Uniform Spans”后,将显示“Spans”字段,可用于为每个圆角曲面精确指定等长的跨距数。如果还同时选中了“Bezier Surfaces”,将创建相应数量的等长 Bézier 细分面片。

注: 启用“Uniform Spans”时,“Max Spans”选项不可用。

改进了圆角延伸

这适用于“Fillet Flange”和“Symmetric Fillet”(请参见改进的圆角延伸)。

新增“Form Factor”解释

这适用于“Surface Fillet”“Symmetric Fillet”(请参见 Form Factor:新含义及更广泛的可用性
