非等比缩放视图

在正交窗口和透视窗口中都使用“View”>“Set Non Proportional View” 工具分别沿水平坐标轴和垂直坐标轴方向缩放视图。可以将此操作视为更改视图的纵横比。

这会导致模型显示为压扁或拉伸状态，有助于您观察曲率问题。

可以按以下两种不同的方式使用此工具：

• 通过拖动鼠标以交互方式压挤或拉伸视图，非等比缩放视图。这是默认设置。
• 通过围绕关注区域拖动框，非等比缩放视图。

该工具的行为取决于是否在“Preferences”>“General Preferences” 的“Viewing”部分中选中“Non proportional scaling box”选项。

以交互方式非等比缩放视图

1. 确保在“General Preferences”中禁用“Non proportional scaling box”。
2. 在正交窗口中单击，使其成为当前窗口。
3. 选择“View”>“Set Non Proportional View”。

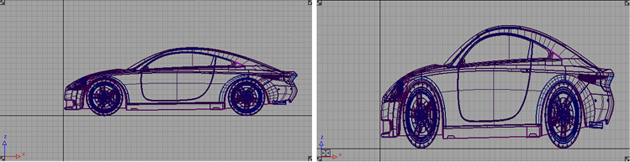

4. 拖动鼠标缩放视图：
   • 左右拖动鼠标左键可沿水平方向缩放，上下拖动鼠标左键可沿垂直方向缩放。
   • 拖动鼠标中键可沿水平方向缩放视图。
   • 拖动鼠标右键可沿垂直方向缩放视图。


   还可以使用“NavBar”中的 图标非等比缩放“Perspective”窗口中的视图。

通过拖动框，非等比缩放视图。

1. 确保在“General Preferences”中启用“Non proportional scaling box”。
2. 在正交窗口中单击，使其成为当前窗口。
3. 选择“View”>“Set Non Proportional View”。

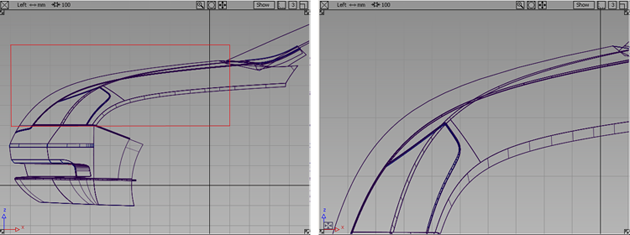

4. 单击并拖动以围绕要检查的区域在屏幕上绘制框：

   松开鼠标键后，窗口将充满框的内容。不管向右还是向左拖动，都会发生这种情况。



还可以使用“Viewing Panel”或导航栏中的 图标非等比缩放“Perspective”窗口中的视图。鼠标键的使用方法是相同的。

在等比和非等比视图之间切换

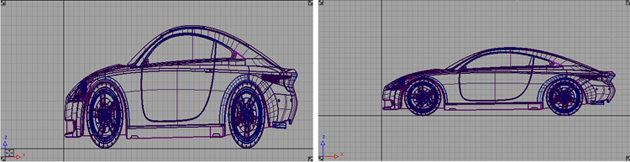

使用“View”>“Set Non Proportional View” 创建非等比视图后，便可以使用“View”>“Toggle Non Proportional View” 在非等比视图和等比视图之间来回切换。使用此工具时，不会更改相机视图的其他方面。

注：

当视图为非等比视图时，窗口的左下角将显示“Non Proportional View”图标 。

保存文件时，将同时保存等比视图和非等比视图，并且在重新打开文件时仍可正确地执行切换。当使用“Layouts”>“User Windows”>“Save Current Layout”仅保存窗口布局并使用“Layouts”>“User Windows”>“Retrieve Layout”获取该布局时，也是如此。
