使用“Profile”来创建和修改拉伸曲面，最大程度地控制断面过渡和位置。
通过沿一条或多条路径曲线（轨道）扫掠一条或多条轮廓来创建曲面。一个轮廓可以由多个相连的平面曲线组成。轮廓相对于坐标系、路径法线或定义向量进行维护。

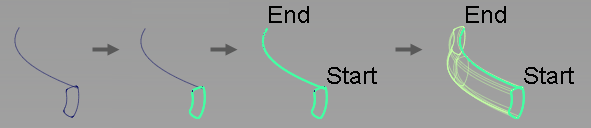

从单个轮廓创建曲面
- 选择“Surfaces”>“Swept Surfaces”>“Profile”
。 此时将打开“Profile Control”窗口。
- 选择组成轮廓的曲线或曲面曲线，然后单击“Accept”，再单击“Done”。
曲线必须是平面的。轮廓可以有锐弯，也可以是闭合的。
- 单击定义轨道的曲线或曲面曲线，然后单击“Build”。
轨道可以包括曲线和曲面曲线。轨道必须是位置连续且切线连续的。它们可以是闭合的。您可以通过链选择或在接受轨道输入之前进行其他选择，使用多个切线连续的轨道曲线。
注： 如果将“Profile orientation”设置为“Surface normal”，您必须单击“Accept”（而不是“Build”），然后选择用于确定轮廓方向的曲面。
从多个轮廓创建曲面
轮廓曲线集可以具有不同的形状，但必须具有相似的结构（锐弯之间的段或跨距数）。相对于轨道曲线，每个轮廓集可以有单独的位置和方向。如果轮廓集中的曲线断开连接（非“G0”），最好为集的每个元素单独创建轮廓曲面。
- 选择“Surfaces”>“Swept Surfaces”>“Profile” 。
此时将打开“Profile Control”窗口。
- 选择第一个轮廓的所有曲线，然后单击“Accept”按钮。（如果“Chain select”处于启用状态，则也会拾取与第一条曲线切线连续的所有曲线）。
- 选择第二个轮廓的曲线，单击“Accept”，依此类推。
- 在选择最后一个轮廓之后，单击“Done”。
- 选择轨道曲线，然后单击“Build”按钮。
将构建轮廓曲面。

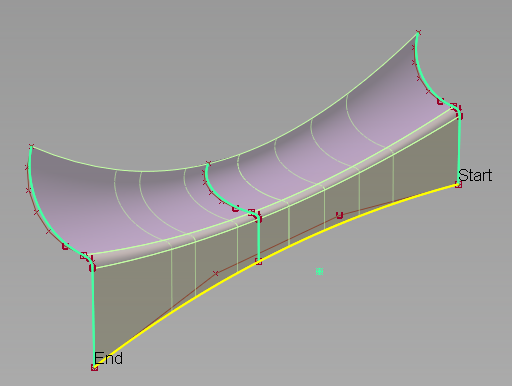

从三个轮廓（每个轮廓由三个平面曲线组成）构建轮廓曲面。
- 设置“Transition Type”选项以指定多个轮廓之间的过渡类型。此选项会影响沿轨道曲线方向（U 方向）的曲面等参线的形状。
使用操纵器沿轨道改变轮廓形状
如果仅使用一个轮廓，您可以单击轨道曲线来放置任意数量的轮廓操纵器。这些操纵器看起来就像原始轮廓的副本。您可以旋转和缩放操纵器，使用插入操纵器的可变断面（而非原始轮廓）创建轮廓曲面。修改原始轮廓曲线的形状也会更新操纵器的形状。
- 选择“Surfaces”>“Swept Surfaces”>“Profile” 。
此时将打开“Profile Control”窗口。
- 选择轮廓的所有曲线，然后单击“Accept”按钮。（如果“Chain select”处于启用状态，则也会拾取与第一条曲线切线连续的所有曲线）。
- 单击“Done”。
- 选择轨道曲线，然后单击“Build”按钮。
将构建轮廓曲面。

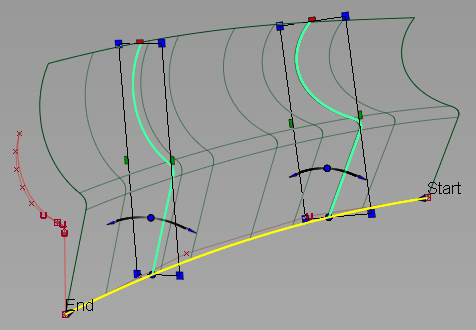

- 单击轨道曲线以添加一个或多个操纵器。
轮廓曲线的形状中将显示绿色的操纵器。
- 使用控制柄沿轨道缩放、旋转或移动操纵器（请参见轮廓操纵器剖析）。按住
键并单击操纵器底部的点控制柄以将其删除。 - 单击“Update”（或启用选项窗口中的“Auto Update”）。
曲面将更新以插入操纵器。
- 设置选项“Transition type”以指定操纵器轮廓之间的过渡类型。此选项会影响沿轨道曲线方向（U 方向）的曲面等参线的形状。

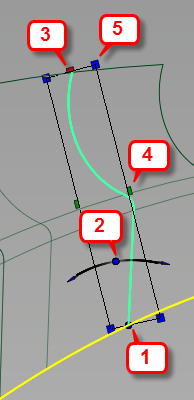

轮廓操纵器剖析
- 点：沿轨道移动操纵器。还可作为旋转和缩放时的轴。在矩形框上的任意位置单击和拖动都具有相同的效果。按住 键并单击点可删除操纵器。
- 蓝色圆弧：绕着轨道旋转操纵器（单击中心圆或终点箭头）。
- 红色方块：沿轨道曲线的曲率向量方向缩放操纵器。
- 绿色方块：沿同时与切线和轨道曲线的曲率向量垂直的方向缩放操纵器。
- 蓝色方块：在两个方向等比缩放操纵器。
