“基于规则的圆角”对话框

将定半径圆角创建到与规则匹配的边。规则包含实体（特征和面）的源选择。基于互操作语句识别边。例如，“当与实体相交时给定特征生成的所有边”，因此在特征建立或更新时间时发现此类边。

访问：

功能区： “三维模型”选项卡

“塑料零件”面板

“规则圆角”

用户界面组织为表格，每行都包括一个规则及相关的源选择集。

来源

指定要由规则使用的基本选择集，可设定为：

单击笔以激活源元素的选择。当笔变为指针时，该选择激活。

指示每行源的选中项目的数量。

指示每行的定半径圆角的半径。

指示激活行的规则。可用规则取决于“源”设置：

源：特征，规则类型：
	所有边所有由特征本身生成的边和所有由特征和零件实体相交生成的边都加上圆角。对照零件仅给由特征的表面和零件实体的表面形成的边加上圆角。对照特征当设置该规则时，在对话框中弹出“范围特征选择器”，仅给由源集的特征和范围集中的特征相交生成的边加上圆角。自由边仅给由源选择集中的特征面形成的边加上圆角。
源：面，规则类型：

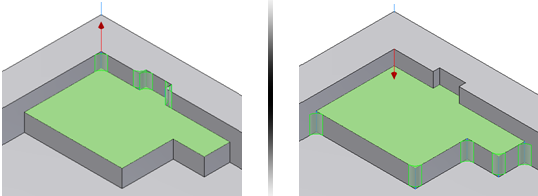

	所有边给由选定表面和任何其他零件实体表面生成的所有边加上圆角。对照特征当设置该规则时，在对话框中弹出“范围特征选择器”，仅给由源选中面和范围集中的特征表面生成的边加上圆角。关联边当设置该规则时，在对话框中弹出“关联边”框。“方向”选择器用于选择轴，“反转”用于设定与规则匹配的边的方向。在此情况下，给在源面上终止并且与选定轴平行（在给定公差内）且方向相同的边加上圆角。公差使您可以获取从方向轴按指定角度分离的边。这可用于获取具有拔模斜度的袋的所有侧边。提示：关联边的参考方向过滤边（如下图中所示）。当方向指向上时，选中的边是那些将面“保持”向上的边。相反，当箭头指向下时，选中的边是那些将面“保持”向下的边。

在由给定基于规则的特征选中的所有边中，用户还可以按凸面过滤。例如，仅选择凹边、凸边或两种都选择（默认情况）。凸面选项与基于规则的圆角的每行都有关，并且切换显示每个激活行的实际设置。

	所有圆角仅选择凹边。
	所有外圆角仅选择凸边。

	设置基于规则的圆角的选项。对于大多数特征默认设置都是正确的。以下选项与“零件圆角”相同：
		沿尖锐边圆滑在可能的位置使用球面连接自动链选边保留所有特征
“删除合并的面”从匹配的边删除所有那些位于与选择集（称为“合并的面”）的其他面共享通用几何图元的面上的边。

	例如，在图中指示的表面在框和圆柱拉伸特征之间共享。
	当创建基于规则的圆角“自由边”规则时，使用“源”集中的圆柱，您可在“删除合并的面”关闭时获得该结果。
	在“删除合并的面”打开时获得该结果。

排除。排除组通过过滤出选中表面上的边或某些直接选中的边（与规则匹配）提高规则的灵活性。排除通用于整个特征。
