剖视图

创建剖视图时，绘制一条直线来定义切割剖视图的位置。通过在与父视图关联的工程图草图中指定一条直线，也可以创建剖视图。

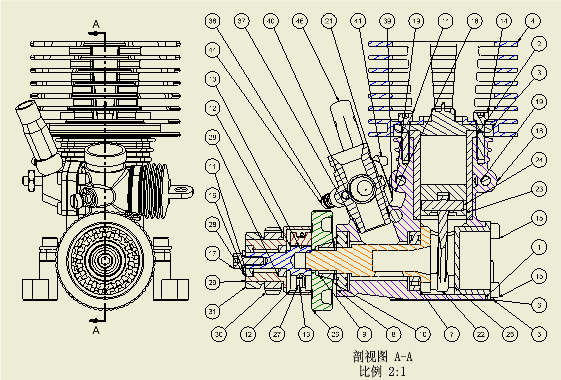

在下图中，剖视图用于显示引出序号的零部件。

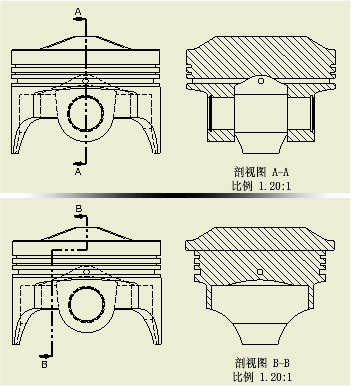

视图剖切线能够确定哪些类型的视图能够以它为起点来进行投影。根据创建直线的方式，可以定义剖视图的类型或定义局部视图的边界。

剖切线的长度定义剖视图的范围。如果剖切线只穿过模型视图的一部分，则创建局部剖视图。

如果视图剖切线绘制在父视图之外，则它定义的是用于投影斜视图的平面。

注：

• 在部件视图中，可以从剖切中排除零部件。在浏览器中要排除的零部件上单击鼠标右键，然后选择“无”。
• 创建子（从属）视图后，父视图的截面属性将复制到子视图中，但它们之间并不关联。即，修改父视图的剖视图属性不会影响子视图的剖视图属性。用户可以修改设置，而不影响父视图属性。
• 剖视图和可见性设置都会被复制到投影视图。所有视图都为剖视图和可见性设置提供了独立的控制。对设置所作的更改仅影响对其内容设置进行更改的视图。
• 视图的剖视图和可见性设置会影响局部剖视图操作的结果。
• 基于表达的剖视图会显示轨迹。您可以打开和关闭一个或所有轨迹的可见性。
• 如果使用类推约束或直接约束放置视图剖切线，必须先编辑草图删除约束，然后才能拖动被约束的点或线段。

视图剖切线

绘制视图剖切线时，会随着光标移动而类推特征和边的约束。如果您在显示推断线时放置一点，则会自动应用约束。

完成视图剖切线后，在图形窗口中移动光标时，将显示可用视图的预览。放置视图后，它只能在视图剖切线约束所限制的范围内移动。

提示： 在“应用程序选项”中的“工程图”选项卡中选择“以未剖形式预览剖视图”，以显示完整剖视图的预览。此选项控制模型预览的显示，且在启用此选项时，会提高剖视图的预览性能。

为视图剖切线指定工程图草图线

在将工程图草图与视图关联之后，您可以使用穿过视图几何图元的草图中的任何直线来指定视图剖视。

对齐剖视图

由视图剖切线定义的视图通常与父视图对齐。可在对齐约束范围内移动。如果删除对齐约束，则可在工程图内自由移动该视图，并在父视图上显示带箭头和文本名称的剖切线。

在剖视图中画剖面线

创建剖视图时，剖面线图案将自动应用到剖视图中。激活的剖面线样式可定义剖面线的图案、比例、偏移和其他属性。

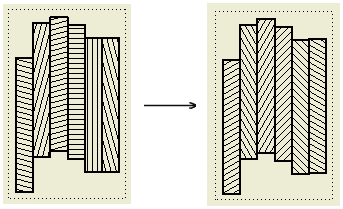

在剖视图中切割多个零件时，将为每个剖面线填充应用特定的填充角度。默认的剖面线填充角度由“标准样式”窗格中“常规”选项卡上的“预设值”指定。最终的切割视图剖面线旋转还包括剖面线样式中定义的旋转角度。如果合适，请使用样式和标准编辑器编辑填充角度的默认值。 注： 创建剖视图时将应用默认的剖面线旋转角度。如果标准编辑器中的设置发生变化，则现有剖视图将保留剖面线旋转角度以作为对象替代。

若要更改切割视图中的默认剖面线，请执行以下操作：

• 编辑当前的剖面线样式或为“对象默认设置”中的“剖面线填充”对象选择另一个剖面线样式。
• 在“标准样式”窗格的“常规”选项卡中更改默认的剖面线填充角度。剖面线填充角度可以定义特定剖切零件的剖面线旋转。
• 从外部 PAT 文件加载剖面线图案并用剖面线样式对图案进行设定。
• 在“标准样式”窗格的“材料剖面线图案默认值”选项卡上将材料映射到剖面线图案。

若要在切割视图中编辑剖面线的特性，请在该剖面线上单击鼠标右键，然后单击“编辑”。然后在“编辑剖面线图案”对话框中更改剖面线属性。所做的所有编辑均保留为特性替代。

若要更改剖面线填充的剖面线样式，请在功能区中“标注”选项卡上的“样式”列表框中选择另一个样式。选定的剖面线样式将应用于该剖面线对象，并且所有替代都将丢弃。

“按材料”剖面线图案

可以将材料映射到剖面线图案。打开样式和标准编辑器，单击激活的标准样式以打开“材料剖面线图案默认值”选项卡。然后导入材料或手动创建材料列表，并将剖面线图案映射到材料。

如果在剖面线图案映射中定义了零部件材料，则每当切割零部件时，将使用“按材料”剖面线图案。“按材料”选项将针对零部件启用。否则，将使用剖面线样式中指定给“对象默认设置”中的“剖面线填充”对象的剖面线图案。“按材料”选项将针对零部件被禁用。

提示： 若要启用旧工程图的“按材料”剖面线图案，请将材料映射到样式和标准编辑器中的剖面线图案，然后从“编辑剖面线图案”对话框或“剖面线”关联菜单中，为工程图中的所有剖面线图案选择“按材料”选项。

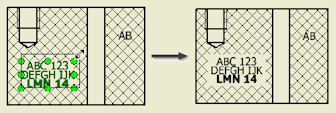

剖面线文字修剪

从“文档设置”对话框的“工程图”选项卡上选择“剖面线文字修剪”选项，以打断切割视图中工程图标注周围的剖面线。

注意：

• 若要对用户定义符号的周围进行修剪，请选择各个符号引用的“符号修剪”选项。
• 基准目标以及等轴测视图中不支持使用剖面线文字修剪。

提示： 将在注释文本的边框上修剪剖面线。如果适用，可以更改边框的大小来调整修剪后区域的大小。

剖视图标注的样式

在“视图标注”样式中指定剖切线、箭头和标签文本样式的默认外观。若要更改默认设置，请单击 “管理”选项卡 “样式和标准”面板 “样式编辑器” ，然后编辑现有样式或创建新的视图标注样式。

若要更改剖视图标签的默认特性，请选择 “管理”选项卡 “样式和标准”面板 “样式编辑器” ，然后选择标准样式并打开“标准样式”面板上的“视图配置”选项卡。

编辑剖视图

放置剖视图后，可以改变视图的定义，也可以通过在图形窗口中拖动视图剖切线的元素来改变视图类型。

• 拖动点来缩短或延长线段。
• 拖动线段来移动它，并缩短或延长相邻线段。
• 拖动箭头改变其方向，或者改变长度。
• 拖动点改变线段的角度。

修改视图剖切线时，其从属视图将更新以反映新的视图定义。

剖视和局部剖切的继承

默认情况下，为剖视图创建的等轴测投影视图会继承剖切。正交投影视图和斜视图支持剖切继承，但默认情况下处于关闭状态。

默认情况下，为带有局部剖的视图创建的等轴测投影视图会继承局部剖切。平行投影视图和斜视图不支持局部剖操作的继承。

提示： 若要打开或关闭剖切或局部剖切的继承，请在视图上单击鼠标右键，然后选择“编辑视图”。打开“工程视图”对话框的“显示选项”选项卡，并在“剖切继承”部分中选择适当的选项。

剖视图中的切片操作

您可以根据浏览器属性设置创建包含一些剖切零部件和剖视零部件的剖视图。

您也可以根据剖切线几何图元，替代浏览器零部件设置，并对视图中的所有零件执行切片。未与剖切线相交的零部件将不会参与切片操作。
