“凸缘”对话框参考

通过在现有面的边或边回路上添加钣金平板和折弯来创建凸缘。使用为基本形状参数指定的选项来创建凸缘，并使用展开、折弯和拐角选项的默认选项（除非必须要为新凸缘更改这些选项）。

访问：	功能区： “钣金”选项卡 “创建”面板 “凸缘”

形状

“形状”选项卡指定：

• 凸缘应用到的边。
• 凸缘的角度。
• 折弯半径。
• 凸缘的高度。
• 测量高度所依据的基准。
• 相对于边折弯的位置。

在后面的小节中将详细介绍每一项。

边
选择应用于凸缘的一条或多条边，或还可以选择由选定面周围的边回路定义的所有边。
	“边”- 选择应用于凸缘的一条或多条独立边。
	“回路”- 选择一个边回路，然后将凸缘应用于选定回路的所有边。

凸缘角度

定义了相对于包含选定边的面的凸缘角度的数据字段。该字段将接受数字输入、公式、参数或测量值。

折弯半径

定义了凸缘和包含选定边的面之间的折弯半径的数据字段。值默认为在“钣金样式”对话框中定义的名为 BendRadius 的系统参数。该字段将接受数字输入、公式、参数或测量值。

高度范围
使用上面的字段确定凸缘高度是由特定的“距离”定义，还是通过选择“到”几何图元来定义。
使用下面的字段来指定凸缘的高度。输入值并接受数字条目、公式、参数或测量的值。您也可以选择几何图元，然后输入偏移值，以使您可以通过零件上的其他几何图元的位置来确定凸缘。
提示： 单击“高度范围距离”字段可以在图形窗口中动态拖动凸缘高度。
	“反向”使您可以在将指定的高度定义为“距离”时反转凸缘的方向。 注： 此功能已得到增强，使选择“反向”使用与选定边相对的边而保持其他所有输入凸缘参数不变。

下图显示了选择“反向”的结果。

高度基准选项
以下三个选项使您可以选择定义凸缘高度时哪些面作为高度测量基准。

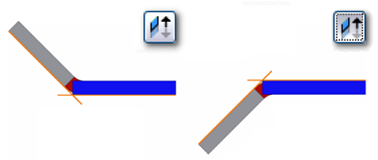

	从两个外侧面的交线折弯 - 从外侧面的交线测量凸缘高度。下图中，橙色的直线表示外侧面。
	从两个内侧面的交线折弯 - 从内侧面的交线测量凸缘高度。下图中，橙色的直线表示内侧面。
	平行于凸缘终止面 - 测量平行于凸缘面且与折弯相切的凸缘高度。下图中，橙色的直线表示垂直于凸缘面的折弯切线。
	“对齐与正交”- 此控件使您可以确定高度测量是与凸缘面对齐还是与基础面正交。下图中，左侧的测量是对齐的，而右侧的测量是正交的。

折弯位置选项
以下四个选项允许选择相对于包含选定边的面定位折弯。
	“基础面范围之内”- 定位凸缘的外表面使其保持在选定边的面范围之内。下图中，橙色的直线表示相对于外表面和选定边定位折弯的方式。
	“从相邻面折弯”- 将折弯定位在从选定面的边开始的位置。下图中，橙色的直线表示凸缘折弯开始的位置。
	基础面范围之外 - 定位凸缘的内表面使其保持在选定边的面范围之外。下图中，橙色的直线表示相对于内表面和选定边定位折弯的方式。
	与侧面相切的折弯 - 将折弯定位在与选定边相切的位置。下图中，橙色的直线表示相对于选定边的折弯相切条件。

“展开选项”选项卡

有关“展开选项”选项卡的信息，请参见“钣金展开选项参考”。

“折弯”选项卡

有关“折弯”选项卡的信息，请参见“钣金折弯选项参考”。

“拐角”选项卡

有关“拐角选项”选项卡的信息，请参见“钣金拐角选项参考”。

确定	单击“确定”以使用指定的参数和选项创建（或修改）凸缘，并关闭对话框。

取消	单击“取消”以放弃对参数或选项所做的编辑，并关闭对话框。

应用	单击“应用”以使用指定的参数和选项创建凸缘，并保持对话框处于显示状态以允许创建其他凸缘。

（更多）

单击“更多”可以访问“范围”选项。指定凸缘的范围：边、宽度、偏移量或从现有几何图元的表面到其表面。

	“边”创建选定平板边的全长的凸缘。
	“宽度”从现有面的边上的单个选定顶点、工作点、工作平面或平面的指定偏移量来创建指定宽度的凸缘。根据需要，还可以指定凸缘为居于选定边的中点的特定宽度。
	“偏移量”从现有面的边上的两个选定顶点、工作点、工作平面或平面的偏移量创建凸缘。
	“从表面到表面”创建通过选择现有零件几何图元（顶点、工作点、工作平面或与定义边相交的平面）定义其宽度的凸缘，该几何图元定义了凸缘的自/至范围。

旧方式 - 在使用 R2009 版或更新版本创建的零件中，该选项默认处于取消选中状态。选中该选项后，它将禁用对折弯定位和测量提供更多控件的新功能。当对使用 R2009 之前的版本创建的钣金零件的凸缘特征进行编辑时，该选项默认处于选中状态。可以使用创建特征时处于激活状态的控件来编辑该特征。根据需要，取消选择该选项以获得当前版本中提供的全部控件。
