绘制梁系统边界

可以使用绘制工具定义梁系统的周长。还可以使用这些工具来修改通过“拾取支座”方法创建的梁系统边界。

1. 单击“结构”选项卡 “结构”面板 “梁系统”。
2. 单击“修改 | 放置结构梁系统”选项卡 “梁系统”面板 “绘制梁系统”。
3. 单击“绘制”面板 “线”以进行绘制，或者单击“绘图”面板 “拾取线”以选择现有的线。
4. 绘制或拾取用于定义梁系统边界的线。

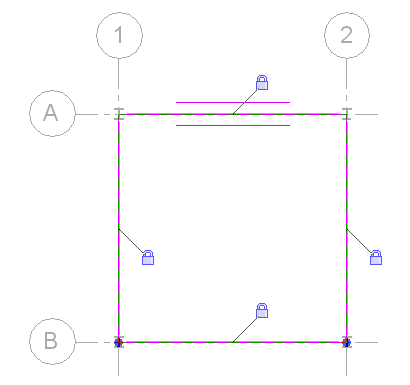

   绘制的梁系统边界，其线锁定到支座

   切记： 详细信息请参见绘制。

   指定了梁系统边界之后，可以执行下列操作：

   • 如有必要，修改梁方向。 详细信息请参见在梁系统内指定梁方向。
   • 修改梁系统。
   • 使用“拾取支座”或“线”工具在梁系统中绘制一个洞口。详细信息请参见在梁系统中剪切洞口。
5. 单击“修改 | 创建梁系统边界”选项卡 “模式”面板 “完成编辑模式”。

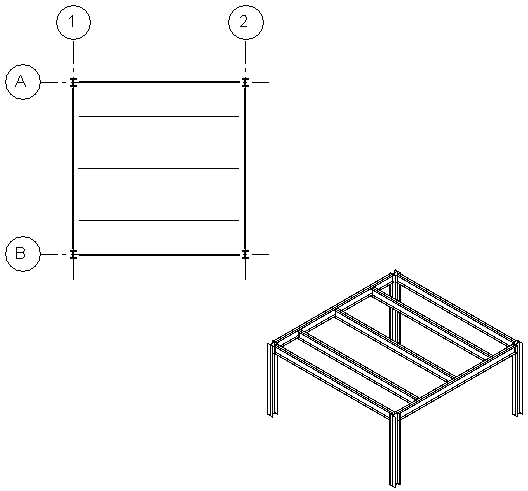

   完成的结构梁系统的楼层平面视图和三维视图
